CAV型柴油滤清器AGCO农机配套过滤组件

　　在农用动力机械、非道路移动设备的燃油供给系统中，燃油清洁度直接决定喷油嘴偶件的使用寿命与发动机工况稳定性，这款CAV型过滤组件正是针对AGCO系列农用设备燃油供给回路开发的适配部件，主要承担燃油输送过程中的杂质拦截、水分分离功能，避免柴油中混杂的金属碎屑、粉尘颗粒、游离水分进入高压共轨系统，造成精密偶件磨损、喷油雾化不良、缸内燃烧异常等故障。

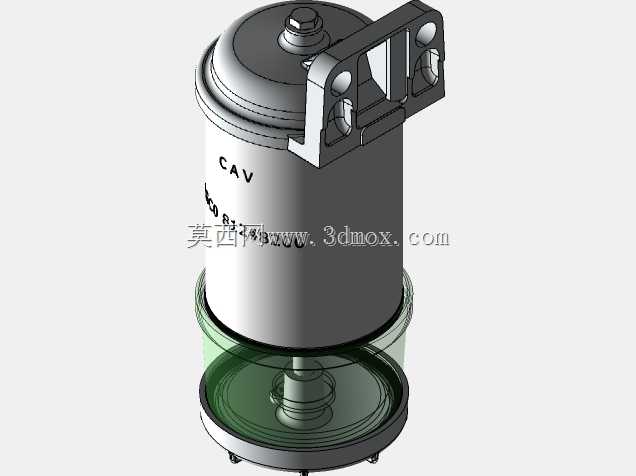

　　从结构设计逻辑来看，该组件采用上下分体式壳体布局，上部集成安装固定支架与进出油接口，支架预留的两个螺栓过孔可直接固定在发动机缸体侧方的预装位上，安装面与设备本体的贴合间隙控制在0.2mm以内，避免长期作业振动导致连接松动；中部为折叠式纸质滤芯容腔，滤芯采用径向密封结构，上下端盖与壳体的配合面设置橡胶密封圈，更换滤芯时只需拆卸下端盖即可完成操作，无需拆解上部油路连接，大幅降低田间作业场景下的维护难度。下部的透明集水杯采用耐柴油腐蚀的高分子材料制作，可直观观察杯内积水高度，底部设置放水阀，当积水达到刻度线时无需拆卸任何部件即可完成排水操作，适配农机作业时多尘、维护条件有限的使用环境。

　　设计过程中充分考虑了农用设备的作业振动特性，壳体上部的安装支架采用加厚钣金折弯结构，与滤筒主体的连接位置设置加强筋，可承受10g以内的随机振动载荷，避免长期颠簸导致焊缝开裂、接口渗油。进出油接口采用标准锥管螺纹，与设备原有燃油管路的匹配度高，无需额外加工转换接头即可完成装配，接口位置的朝向经过优化，安装后管路弯折半径大于管路直径的5倍，避免燃油流动阻力过大造成供油不足。滤芯的过滤精度选择10μm标称精度，可满足非道路国三及以上排放发动机的燃油清洁度要求，在保证过滤效率的同时将初始流阻控制在15kPa以内，不会对输油泵的供油能力造成额外负担。

　　从安装边界尺寸来看，该组件总高度控制在220mm左右，最大外径为95mm，安装支架的孔距为65mm，安装后突出发动机本体的距离不超过110mm，不会与周边的发电机、管路、皮带轮等部件发生运动干涉，适配AGCO系列拖拉机、联合收割机的现有安装空间，替换原有老旧过滤部件时无需改动周边设备布局。集水杯的有效容积为80mL，按照常规农用柴油的含水率计算，单次排水可支持设备连续作业50小时以上，减少日常维护频次。

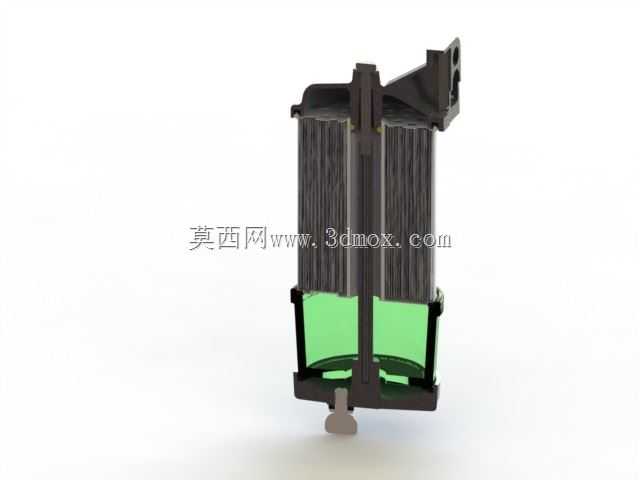

　　实际使用过程中，燃油从上部进油口进入滤筒外部容腔，在重力作用下较大的杂质颗粒与游离水滴首先沉降到下部集水杯，之后燃油透过滤芯折叠层从中心管向上流动，经上部出油口输送到高压油泵，折叠式滤芯的有效过滤面积达到1200cm²，纳污容量相比同尺寸普通平绕滤芯提升40%以上，可延长滤芯更换周期。壳体表面采用喷塑处理，可抵御田间作业时的化肥、农药腐蚀，以及泥水飞溅造成的锈蚀，适应户外复杂作业环境。
