派克Racor2020PM燃油过滤滤芯结构

　　在商用车、工程机械、船用柴油动力机组的燃油供给系统中，燃油清洁度直接决定高压共轨喷油嘴的使用寿命与发动机运行稳定性，这类Racor系列滤芯作为燃油过滤回路的核心易耗元件，常被布置在燃油箱与高压输油泵之间的管路段，部分带油水分离功能的同系列型号还会集成积水杯与水位报警接口，承担滤除燃油中固体杂质、分离游离水分的核心作用，避免硬质颗粒刮蹭喷油嘴精密偶件、水分进入燃烧室引发爆震或锈蚀高压油路部件。

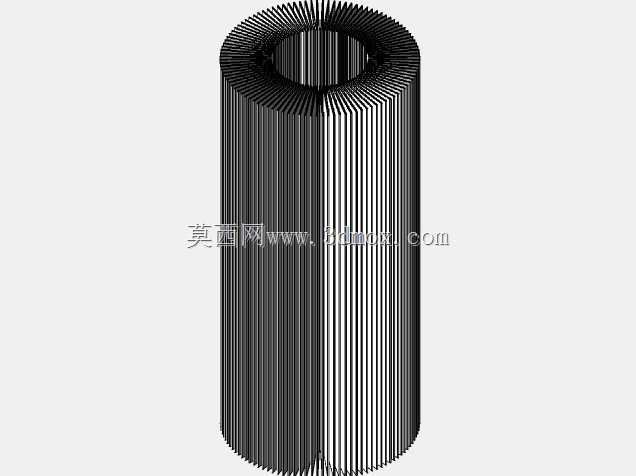

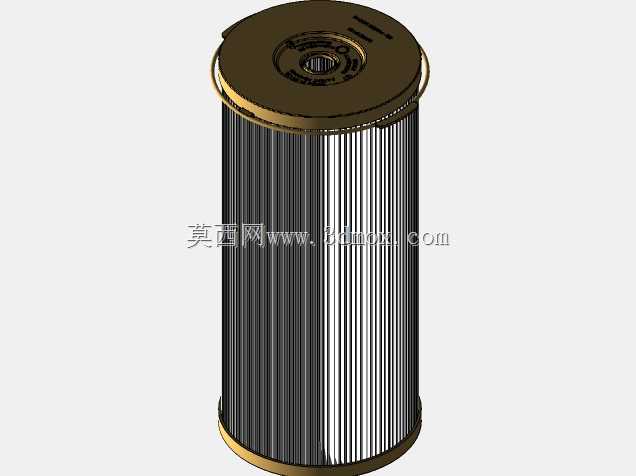

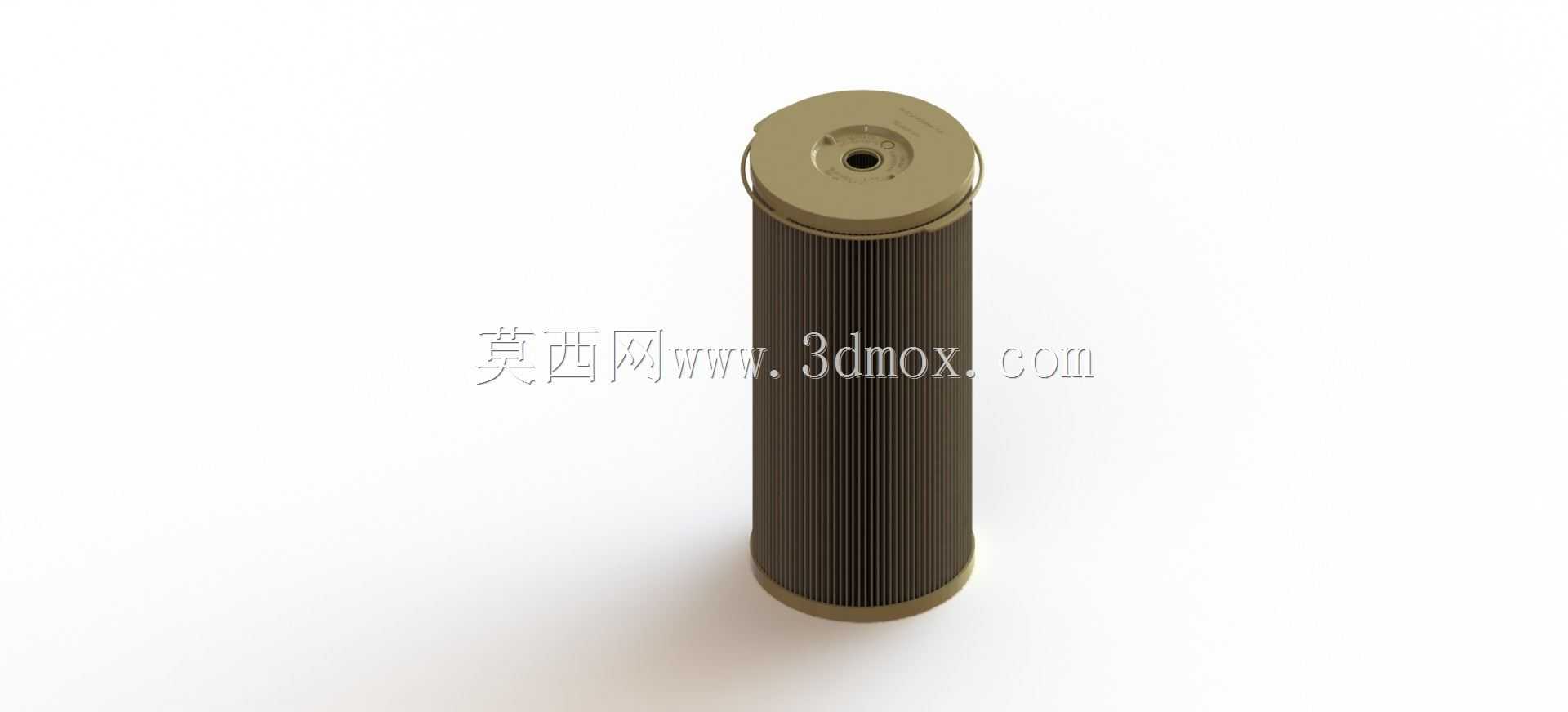

　　从结构设计逻辑来看，该款滤芯采用竖置圆柱形筒体结构，上下端盖采用硬质工程塑料模压成型，上端盖中心开设通油孔，孔位周边做环形密封槽结构，安装时可直接卡入滤座的对应接口，依靠O型圈实现端面静密封，无需额外加装密封垫片，降低现场更换的操作复杂度；端盖边缘设置的环形提手结构，是为了更换滤芯时方便施力拔出旧件，避免徒手抓握滤层时造成滤材破损、残留杂质掉入滤座腔室。滤层部分采用折叠式复合滤材结构，通过打褶工艺大幅提升单位体积内的有效过滤面积，在有限的安装空间内最大化容尘量，延长滤芯的更换周期；滤层外侧包裹的金属护网，一方面可以在燃油流动冲击下维持滤材的褶皱形态，避免滤材被压差压溃变形，另一方面也能阻挡运输、安装过程中外界硬物磕碰损伤滤材。下端盖采用封闭结构，与滤层、中心骨架通过粘接工艺形成密封整体，确保未经过滤的燃油不会从端部缝隙短路进入下游油路。

　　从安装边界与适配场景来看，该类滤芯的外径与高度尺寸适配标准的Racor2020系列滤座安装位，安装时无需改动原有管路布局，仅需将滤芯对准滤座接口旋入到位即可，安装过程中需注意密封面的清洁度，避免残留旧密封圈碎屑或沙粒附着在密封端面上引发渗漏。在实际工程应用中，这类滤芯常被匹配在功率段100-300kW的柴油动力系统中，可适配含硫量较高的普通柴油与低硫国六标准柴油，过滤精度可满足高压共轨系统对燃油清洁度的NAS等级要求，在工程机械野外作业、商用车长途运输、船用机组持续运行等场景下，能够稳定维持燃油供给的清洁度，降低高压油路部件的故障概率。

　　建模过程中需要重点关注几个结构细节：一是上下端盖与滤层的同轴度公差，若同轴度偏差过大，安装时会出现滤芯卡滞、密封面压合不均的问题，建模时需以中心轴线为基准约束所有回转特征；二是上端盖密封槽的深度与宽度尺寸，需匹配对应规格的O型圈压缩量，通常静密封的O型圈压缩率控制在15%-25%区间，压缩量过小容易出现渗漏，压缩量过大则会加速密封圈老化失效；三是滤层褶皱的排布规律，实际产品的褶皱为等距均匀排布，建模时可通过阵列特征实现，同时要注意褶皱的高度与内外径的差值匹配，避免出现滤材干涉的问题；四是中心支撑骨架的开孔率，骨架需要在支撑滤层的同时保证足够的通流面积，开孔率过低会增大燃油通过的阻力，引发供油不足的问题，开孔率过高则会降低骨架的结构强度，在压差作用下容易出现变形。

　　在设备选型匹配时，除了安装尺寸的适配性，还需要结合发动机的额定燃油流量选择对应通流能力的滤芯，避免滤芯阻力过大导致输油泵吸空，同时要根据使用场景的燃油品质选择对应过滤精度的滤材，若作业环境粉尘较大、燃油加注环节清洁度难以保证，可选择更高过滤精度的型号，适当缩短更换周期。在日常维护过程中，更换滤芯时需要提前排空滤座内的残留燃油，安装新滤芯前可在密封圈表面涂抹少量清洁燃油起到润滑作用，旋入到位后启动发动机检查密封面是否存在渗漏，同时需要排尽管路内的空气，避免气阻引发发动机怠速不稳、动力不足的问题。
