CIM-TEK液压油路过滤阀体结构

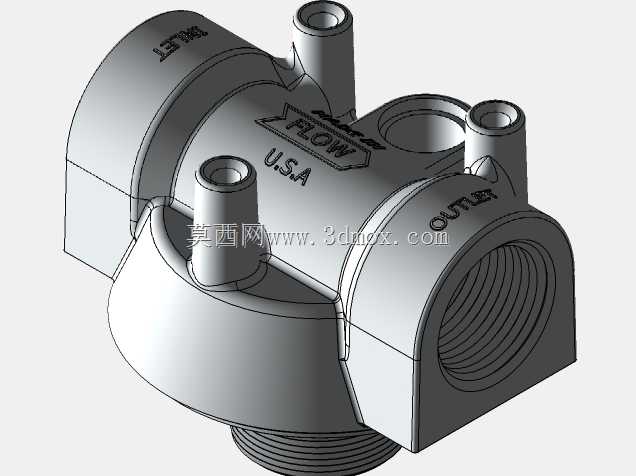

　　该过滤阀体主要应用于液压系统、燃油输送管路的杂质拦截场景，在工程机械液压回路、小型燃油加注设备、工业润滑系统中承担介质净化的核心作用，可拦截流体中携带的金属碎屑、橡胶颗粒、粉尘杂质，避免下游精密泵体、控制阀件出现磨损卡滞故障，延长整套流体回路的无故障运行周期。阀体本体采用一体式铸造成型后做精密机加工，主体流道为直通式设计，介质从标注INLET的一端内螺纹接口进入，经过内置滤芯腔后从OUTLET端流出，壳体表面压铸的FLOW流向标识可避免现场安装出现方向接反的问题，三个向上延伸的小直径凸台接口分别对应排气、压差检测、旁通阀安装的功能位，底部的外螺纹接口用于排污或者滤芯更换时的残液排放，无需拆解整个阀体即可完成滤芯更换后的腔室清理。

　　设计阶段优先考虑了安装空间的适配性，两端的内螺纹接口采用标准管螺纹规格，可直接对接同规格的液压管路或燃油管路，无需额外加工转换接头，阀体整体的外轮廓做了圆弧过渡处理，既减少了铸造过程的应力集中问题，也避免安装时尖锐棱角划伤操作人员或相邻管路。安装边界方面，阀体两端接口的同轴度控制在0.1mm以内，可保证管路对接时不会出现额外的装配应力，三个顶部凸台的接口中心距严格匹配常规压差传感器、排气阀的安装尺寸，底部排污接口的伸出长度预留了足够的扳手操作空间，现场维护时无需拆除周边相邻管路即可完成排污操作。结构设计上，壳体的壁厚根据不同位置的承压需求做了差异化处理，流道转弯处的壁厚做了加厚处理，可承受流体换向时的压力冲击，

　　滤芯安装腔的内壁加工有定位台阶，可保证滤芯安装后与流道的同轴度，避免出现介质旁通未经过滤的问题，进出口位置的内螺纹加工精度满足密封要求，搭配常规管螺纹密封带即可实现无渗漏连接，无需额外焊接或加装密封法兰。在实际选型应用中，该结构的过滤阀体适配额定流量范围内的液压、燃油管路，可根据过滤精度需求更换不同目数的内置滤芯，壳体本身的材质强度可满足常规工业场景的工作压力要求，表面无多余的凸起结构，可在紧凑的设备舱内完成安装固定，侧面的平面结构可用于加装安装支架，直接固定在设备机架上，减少管路承重带来的接口渗漏风险。建模过程中对所有的安装接口、配合尺寸都做了公差匹配验证，螺纹特征按照标准管螺纹参数建模，可直接导出工程图用于机加工生产，内部流道做了流体仿真验证，避免出现流道死角导致的杂质沉积问题，所有的凸台、加强筋位置都做了拔模处理，符合铸造生产的工艺要求，无需后续额外的结构修改即可投入生产。
