圆柱螺旋压缩型金属弹簧结构设计

　　在各类工业设备的结构设计中，弹性缓冲、复位、储能类元件的选型与建模，是直接影响设备运行稳定性与使用寿命的关键环节，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，几乎覆盖了从通用机械、汽车制造、家电生产到工装夹具设计的全场景需求。做这类弹簧的三维结构设计时，首先要锚定实际安装工况的边界条件，不能只照着标准参数生搬硬套——比如用于冲压模具卸料板复位的弹簧，要优先考虑高频往复压缩下的疲劳寿命，两端的支撑圈需要做并紧磨平处理，保证安装后端面与安装基面的垂直度误差控制在自由高度的1%以内，避免压缩过程中出现侧向偏载，导致弹簧圈之间发生异常摩擦磨损，提前出现断裂失效。如果是用在振动设备隔振场景的弹簧，设计时要适当调整节距参数，

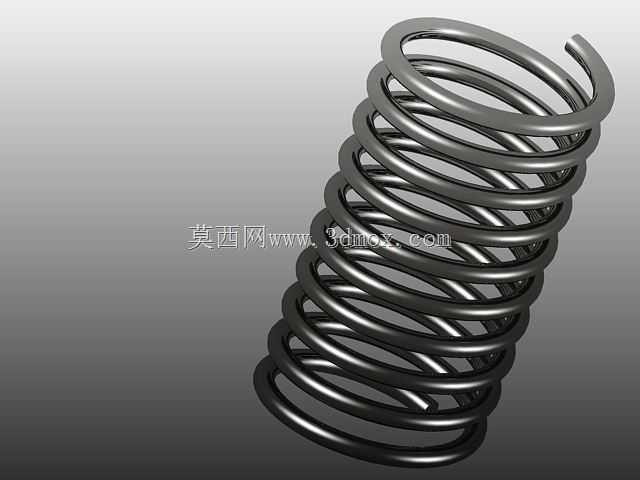

　　让弹簧的固有频率避开设备的工作振动频率区间，防止出现共振现象放大振动幅值，这类应用场景下的弹簧两端不需要做过度磨平，保留适当的端部圆弧过渡即可，减少应力集中点。从结构本身来看，这款圆柱螺旋弹簧采用等节距等直径设计，簧丝截面为标准圆形，这类结构的优势是加工工艺成熟，应力分布相对均匀，刚度线性度好，在有效压缩行程内的弹力输出稳定性高，适合绝大多数对弹力线性度有要求的常规工况。建模过程中要重点控制几个核心尺寸的匹配度：首先是簧丝直径，这个参数直接决定弹簧的承载能力，簧丝越粗，弹簧的刚度越大，能承受的极限载荷越高，但对应的极限压缩量会越小；其次是弹簧中径，也就是簧丝中心形成的假想圆柱面直径，这个参数要和安装位置的导向结构匹配，

　　比如套在导杆上安装的弹簧，弹簧内径要比导杆直径大出合理间隙，一般取导杆直径的2%到5%作为间隙值，既避免压缩过程中弹簧与导杆发生卡滞，也防止间隙过大导致弹簧压缩时出现歪斜。还有有效圈数的设定，有效圈数是直接参与弹性变形的部分，两端的并紧支撑圈不参与变形，设计时要根据需要的刚度值反推有效圈数，在簧丝直径、中径确定的前提下，有效圈数越多，弹簧刚度越小，相同压缩量下的弹力越小，对应的极限压缩行程越大。实际选型建模时还要考虑安装空间的边界限制，弹簧的自由高度要满足安装预压量的需求，一般装配时会给弹簧施加10%到15%的预压缩量，让弹簧在初始状态就保持一定的预紧力，避免设备空载运行时弹簧出现松动窜动；

　　同时弹簧压并时的总高度要小于安装空间的最小极限尺寸，保证设备运行到极限位置时弹簧不会被压并失效，预留出至少10%的压缩余量。很多新手工程师做弹簧设计时容易忽略端部结构的处理，实际上两端的支撑圈结构对弹簧的安装稳定性影响极大，常规工况下一般每端设置1圈到1.5圈的并紧支撑圈，支撑圈的簧丝与相邻有效圈的间隙要控制在0.1倍簧丝直径以内，磨平端的磨平长度要不小于一圈周长的3/4，端部厚度不小于0.15倍簧丝直径，这样才能保证弹簧安装后端面受力均匀，不会出现局部应力过大导致的端圈断裂。另外在做三维装配校验时，要模拟弹簧全行程压缩的动态过程，检查在最大压缩量状态下，相邻有效圈之间是否保留有合理的间隙，避免圈与圈之间发生碰撞接触，导致弹簧刚度突变，影响设备的运行手感与控制精度。比如在自动化设备的顶料机构中，弹簧的作用是在气缸缩回时带动顶料杆复位，这时候弹簧的弹力要大于顶料机构的运动摩擦力，但又不能过大，否则会增加气缸伸出时的负载，造成动力浪费，这就需要在建模时反复调整簧丝直径、中径、有效圈数的参数组合，在安装空间允许的范围内匹配到最合适的刚度值。还有在工装夹具的夹紧结构中，弹簧提供的夹紧力要稳定可靠，在夹具的磨损补偿行程内，弹力的波动值要控制在允许范围内，这时候等节距圆柱弹簧的线性刚度特性就非常适配，不需要采用复杂的变节距结构就能满足使用需求，同时也能降低加工采购成本。
