油浸式配电变压器内部结构三维设计

　　在城乡10kV配电网建设、工业园区供电配套、商业综合体配电系统以及居民小区电能分配场景中，油浸式配电变压器是承担电压转换、电能分配核心功能的关键设备，其运行稳定性直接决定末端供电的可靠性。做这类设备的三维结构设计时，不能只停留在外壳外形的搭建，必须把内部核心组件的装配关系、绝缘间隙、安装预留边界全部做准，否则后续做安装模拟、检修空间校核、配套柜体适配时都会出现尺寸偏差。

　　从结构组成来看，该模型完整还原了油浸式配电变压器的核心构成：顶部的高低压绝缘套管按照实际接线相序排布，高压侧套管间距、低压侧套管的接线端子朝向完全匹配现场母排连接的作业要求，避免后期接线时出现相序错位、母排弯折角度过大的问题。油箱部分采用全密封波纹结构设计，模型里还原了波纹片的散热间隙，每片波纹片的膨胀预留量与实际产品一致，能够满足变压器油在不同运行温度下的热胀冷缩补偿需求，不需要额外加装储油柜，减少了密封渗漏点。油箱底部的安装槽钢底座按照常规配电房台架安装、户外杆上安装的通用孔位设计，孔距尺寸适配主流的安装基础预埋要求，底座与油箱本体的焊接加强筋位置也做了还原，保证吊装、运输过程中的结构强度。

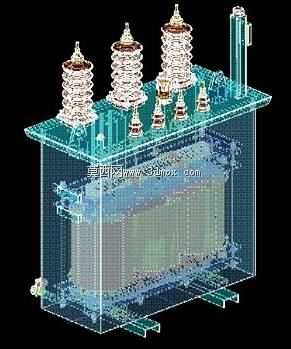

　　内部结构的设计是这类模型的核心价值所在，模型采用半透明剖切的展示方式，清晰呈现了铁芯与绕组的装配关系：铁芯采用三柱式叠片结构，叠片接缝位置按照阶梯叠工艺的实际排布做了细节还原，能够降低空载运行时的磁滞损耗；高低压绕组同轴套在铁芯柱上，绕组之间的绝缘筒、高低压绕组端部的绝缘端圈、压钉结构都按照实际装配位置建模，绕组与油箱内壁之间的绝缘距离严格按照10kV电压等级的安全间隙要求设置，避免运行中出现局部放电问题。油箱内部的油道间隙也做了准确还原，保证变压器油能够在绕组、铁芯之间形成顺畅的循环散热通路，带走运行过程中产生的损耗热量。

　　做这类设备的三维建模时，首先要明确不同应用场景的安装边界：如果是用于户外柱上安装，整体高度要控制在台架安装的限高要求内，顶部套管与周边横担、引下线的安全距离要满足10kV带电作业的间隙要求；如果是用于配电房内安装，要预留出侧面散热片的通风间隙，以及正面、背面的检修操作空间，模型里的油箱侧面阀门、接地端子位置都要和实际检修操作的作业空间匹配，避免后期运维时出现操作空间不足的问题。另外，顶部的油位计、温度传感器安装座、压力释放阀的位置也按照实际产品的布局做了还原，这些附属组件虽然体积不大，但直接影响设备的状态监测与故障保护功能，建模时不能忽略其安装位置与接口尺寸。

　　从设计思路上来说，这类配电变压器的结构设计要平衡散热性能、绝缘性能、结构强度三个核心维度：散热方面，波纹片的展开面积要匹配对应容量等级的损耗发热量，保证额定运行时顶层油温不超过标准限定值；绝缘方面，所有带电部件之间、带电部件与接地油箱之间的距离都要满足工频耐压、冲击耐压的绝缘要求，套管的爬电距离也要匹配安装区域的污秽等级；结构强度方面，油箱要能承受住内部油压变化、吊装运输过程中的冲击载荷，底座的槽钢规格、焊接位置要满足整体承重要求。该三维模型把这些核心结构点都做了准确还原，既可以用于配电系统设计时的设备布局模拟，也可以作为结构设计人员做同类型产品优化时的参考，还能用于新员工培训时的内部结构认知教学，帮助从业者快速掌握油浸式配电变压器的结构组成与装配逻辑。
