黄金齿轮造型纪念奖杯结构设计

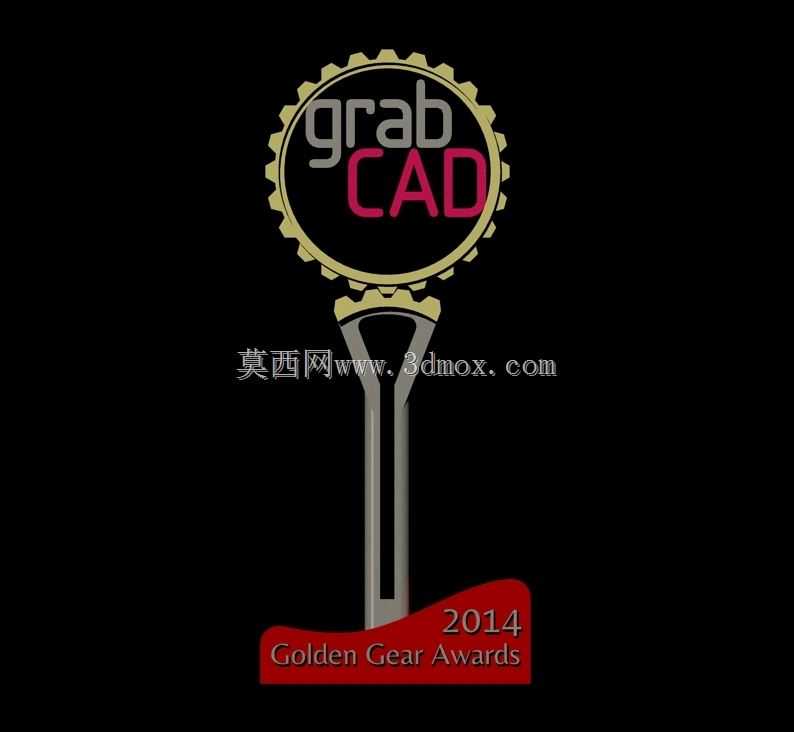

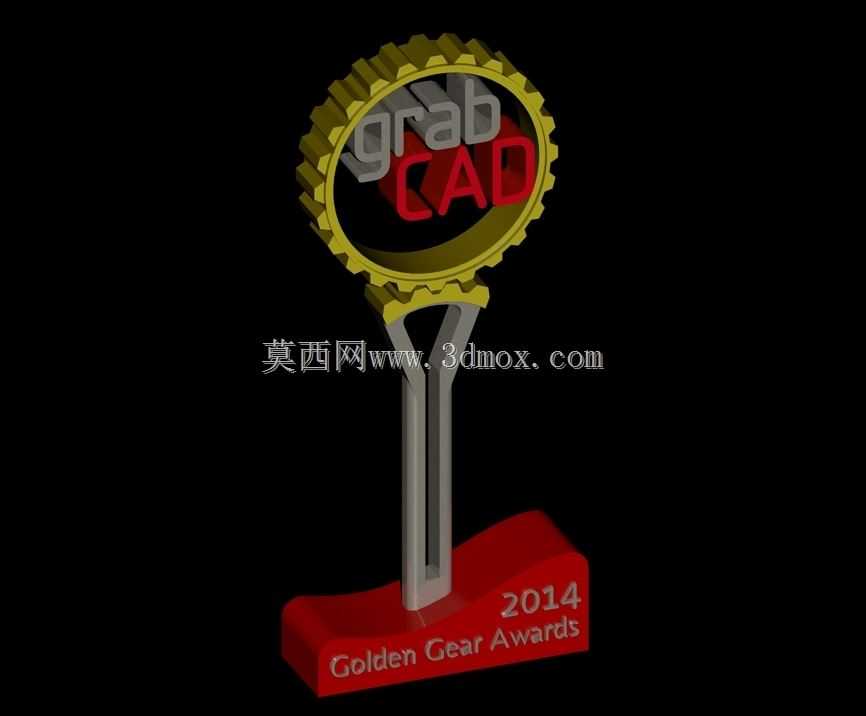

　　这款以齿轮为核心造型的纪念摆件，在结构设计上融合了机械元素的辨识度与摆件的展示属性，整体分为三个核心结构段，分别是顶部齿轮造型环、中部支撑杆件、底部承托底座，各段之间采用定位嵌合的结构逻辑，无需额外紧固件即可完成组装，也可根据工艺需求调整为整体一体成型的加工方案。顶部的齿轮环采用渐开线齿形轮廓，齿顶圆与齿根圆的过渡圆角做了放大处理，避免尖锐边角在展示过程中造成磕碰划伤，齿圈内部预留了嵌装标识区域，可根据不同的纪念主题替换内部的文字或图案模块，齿圈的厚度控制在12mm左右，既保证了立体造型的厚重感，也不会因整体重量过大导致底部支撑失稳。中部的支撑杆采用双柱并行的镂空结构，相比实心杆件重量降低40%以上，

　　同时双柱的对称布局可以抵消顶部齿轮环带来的偏载力矩，杆件与顶部齿圈的连接位置做了锥形过渡段，分散连接处的应力集中，即使采用树脂类脆性材料进行3D打印制作，也能满足日常展示的结构强度要求，杆件的截面为矩形，长边与底座的长度方向保持平行，进一步提升整体结构的抗侧向倾覆能力。底部的底座采用弧形翘边的船型轮廓，底面为全平面设计，可直接放置在桌面、展架等平整展示面上，无需额外的固定结构，底座上表面预留了文字雕刻区域，可镌刻纪念相关的主题内容，底座的整体重量占整个摆件总重的55%，通过重心下移的设计，让整个摆件的稳定角达到18度以上，即使受到轻微的外力触碰也不会轻易倾倒。从应用场景来看，这类机械主题的纪念摆件，既可以作为行业活动的荣誉纪念载体，

　　也可作为机械设计工作室、生产车间的展示陈设，还能作为机械相关专业的教学演示道具，帮助学习者直观理解齿轮的轮廓形态与结构布局。在建模过程中，齿形部分采用参数化绘制逻辑，可根据不同的尺寸需求调整模数、齿数参数，快速生成不同规格的齿圈造型，支撑杆与底座的连接位置设置了2mm的定位止口，组装时可快速对齐，避免出现错位偏移的问题。外形尺寸方面，整体高度控制在220mm左右，底座长度为120mm，宽度为60mm，占用的展示空间较小，适合放置在办公桌、荣誉展柜等场景，安装边界无特殊要求，仅需保证放置平面的平面度误差不超过2mm/m即可稳定放置。结构细节上，所有外露的棱边都做了R1.5的圆角处理，既提升了手持触摸的手感，也能在电镀、

　　喷漆等表面处理工序中避免出现漆层堆积、边角露底的问题，齿圈与支撑杆的连接位置做了0.5mm的工艺倒角，方便后续组装时的导向对位。如果采用金属铸造工艺制作，可在支撑杆的镂空位置预留工艺补缩通道，避免铸件出现缩孔缺陷；如果采用3D打印工艺制作，可将齿圈的齿形位置做0.2mm的余量预留，方便后续进行表面抛光处理，提升金属质感的表现效果。整体结构没有复杂的曲面特征，加工难度较低，无论是采用机加工、3D打印还是铸造工艺都能快速实现量产，各部件的拆分逻辑也符合模块化设计的思路，可根据不同的纪念需求更换顶部齿圈的标识内容或者底座的镌刻内容，无需重新制作整体结构，大幅降低了定制化生产的成本。在受力校核方面，通过有限元模拟验证，在顶部齿圈单侧施加10N的水平推力时，支撑杆的最大应力仅为材料屈服强度的12%，完全满足日常展示的结构强度要求，底座的接地比压均匀分布，不会出现局部应力过大导致放置面压痕的问题。
