油浸式配电变压器三维结构设计

　　在城乡10kV配电网建设、工业厂区供电系统搭建、商业综合体配电改造等场景中，油浸式配电变压器是承担电压转换、电能分配核心功能的关键设备，其三维结构的精准建模，直接影响后续安装布局校核、配套柜体设计、运维检修模拟等环节的落地效率。从实际工程应用来看，这类设备通常安装于户外柱上、户外台架或者独立配电房内，需要适配不同的安装基础条件，同时要满足长期户外运行的散热、绝缘、防护要求，建模过程中需要对每一处结构的工程意义有清晰认知，才能保证模型的工程参考价值。

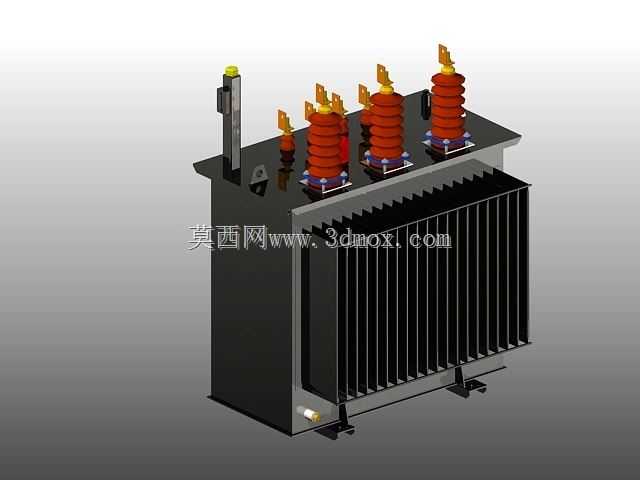

　　从功能特性来看，该类变压器依靠油箱内的绝缘油实现绕组绝缘与热量传导，顶部的高低压套管承担带电引出部分与接地油箱的绝缘隔离作用，不同电压等级的套管高度、伞裙结构存在明确差异，建模时需要还原套管的爬电距离设计，保证绝缘结构的合理性；油箱侧壁的散热片是热量交换的核心结构，通过增大与空气的接触面积，将绕组、铁芯运行产生的热量持续散发到外界环境中，散热片的排布间距、片体厚度、整体高度都需要匹配设备的额定容量，避免散热能力不足导致运行温升超标；顶部的油位计用于实时监测油箱内绝缘油的液位高度，侧面的放油阀用于绝缘油更换、取样检测作业，底部的安装支架则承担整个设备的承重与固定作用，支架上的安装孔位需要匹配标准台架的安装尺寸，保证现场安装时无需二次打孔修改。

　　建模过程中，首先要明确设备的安装边界条件：通常同容量等级的该类变压器，底部安装支架的孔距遵循电力行业通用安装规范，整体宽度需要预留与周边围栏、柜体的安全间距，顶部套管的带电部分需要满足对地、对周边金属构件的安全距离要求，避免后续布局设计中出现安全距离不足的问题。结构设计思路上，首先搭建铁芯与绕组的核心主体结构，确定油箱的内部腔体尺寸，保证铁芯、绕组装入后留有足够的绝缘油流动空间；之后在油箱侧壁阵列排布散热片，注意散热片与油箱本体的连接密封结构还原，避免出现结构干涉；顶部装配高低压套管、油位计、吊耳等部件，吊耳的位置需要匹配设备重心，保证吊装作业时设备保持平稳，不会出现倾斜磕碰；底部焊接安装支架，支架的槽钢规格、孔位尺寸严格对应通用安装标准，保证模型可以直接用于安装布局的干涉检查。

　　在实际选型与布局设计中，这类变压器的外形尺寸直接影响配电房的占地面积、台架的承重设计，建模时还原的真实结构比例，可以帮助结构设计人员快速完成配电房的设备排布，校核检修通道的预留宽度，确认高压进线、低压出线的走线空间是否充足。对于运维模拟场景，精准的结构模型可以用于模拟绝缘油取样、套管清洁、散热片清灰等日常运维作业的操作空间，避免现场作业时出现操作空间不足的问题。不同于简化的示意模型，该模型还原了设备的外部细节结构，包括套管的接线端子、油箱的焊接棱边、散热片的冲压纹路、油位计的刻度标识等，能够满足工程演示、布局校核、教学演示等多场景的使用需求。在工业厂区供电系统设计中，设计人员可以直接将该模型导入厂区总装布局，确认变压器与厂房外墙、高压进线柜、低压配电柜的相对位置，核对电缆走线的弯曲半径是否符合规范，减少现场施工时的设计变更。对于户外柱上安装场景，模型的重量分布、安装支架结构可以用于校核台架的承重能力，确认电杆的埋设深度、横担的规格选型是否匹配设备重量，保证长期运行的结构稳定性。
