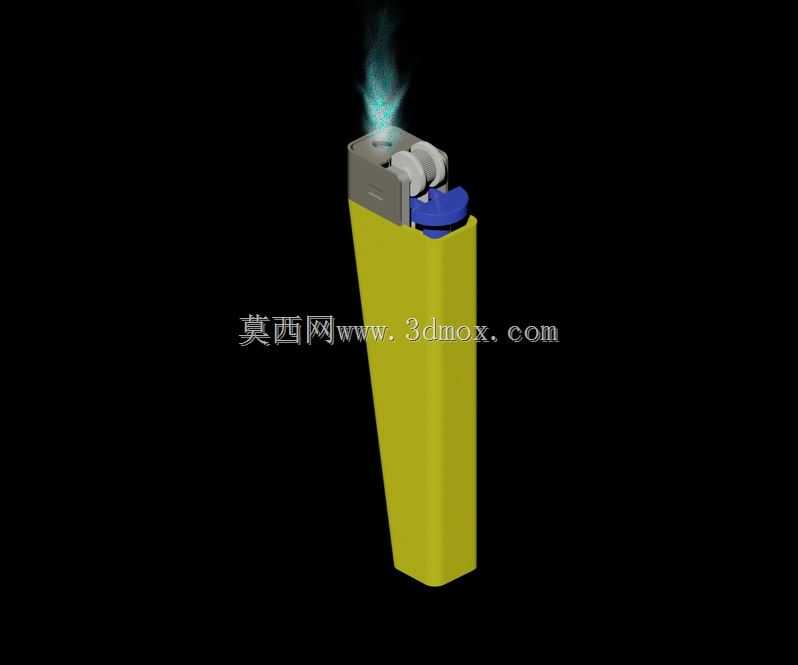

一次性砂轮打火机结构三维设计

　　日常民用场景里，这类按压式一次性打火机的结构设计，核心围绕低成本量产、使用可靠性、基础安全防护三个核心维度展开，很多刚接触结构设计的从业者容易把这类产品想的过于简单，实际上整机组装仅需十余种零件，却要兼顾从生产组装到终端使用全流程的性能要求。先从实际使用场景说起，这类产品主要面向日常明火取用需求，覆盖户外临时点火、居家引燃、工业现场小件加热等零散场景，因为单次使用时长通常不超过10秒，所以结构设计上不需要做长时间持续燃烧的耐热冗余，反而要重点控制按压点火的触发力度、火焰输出的稳定性，以及意外按压触发的防护逻辑。从功能特性拆解来看，整机分为三个核心功能段：下部的燃气储存腔、中部的气路调节与点火机构、上部的按压触发与火焰出口结构。下部储腔采用一体化注塑成型的锥形壳体，上窄下宽的结构一方面是提升放置时的稳定性，避免平放时轻易滚落，另一方面锥形结构可以在储腔容积不变的前提下，减少上部机构的安装占用空间，同时让整机握持时更贴合手指的自然弯曲弧度，长时间握持不会有明显的硌手感。储腔上部的密封结构是设计的核心难点之一，因为内部充装的是低压液化燃气，密封件既要耐受燃气的长期溶胀，还要在高低温交变环境下保持密封性能，避免燃气缓慢泄漏；气路调节结构采用微孔铜片配合调节海绵的组合，不需要做复杂的精密调节结构，仅通过出厂时的预设开度，就能保证火焰高度维持在2-4厘米的合理区间，既满足日常点火需求，也不会因为火焰过高带来烫伤风险。中部的点火机构采用压电陶瓷点火方案，

　　这也是这类低成本打火机的主流选型，压电陶瓷组件被固定在储腔上部的安装槽内，按压时的触发行程被控制在3-5毫米，按压力度设置在15-20牛之间，这个力度区间既可以避免日常揣在口袋里被轻微挤压误触发，也能保证正常成年人按压时不需要用太大的力气，适配不同年龄段用户的使用力度。点火端的导线距离燃气出口的位置经过反复校准，间隙控制在3-4毫米，保证压电陶瓷产生的电弧可以精准点燃喷出的燃气，不会出现点火失败、爆燃的情况。上部的按压翘板结构是连接用户操作和内部机构的核心传动件，翘板采用POM材质注塑成型，兼顾耐磨性和一定的结构韧性，长期反复按压不会出现断裂、形变的问题；翘板一端是用户按压的受力面，做了弧形的凹陷处理，贴合拇指指腹的形状，

　　按压时不会打滑，另一端同时联动两个动作：一是压下压电陶瓷组件产生点火电弧，二是顶开燃气出口的密封阀释放燃气，两个动作的时序经过精准匹配，保证燃气释放后0.1秒内就被电弧点燃，避免燃气提前释放过多造成点火时的爆燃冲火。安全匹配结构是这类产品必须考虑的设计点，在翘板和壳体之间设置了半刚性的保险挡片，首次使用时需要稍大的力度推开挡片才能完成按压，后续正常使用时挡片不会对按压造成阻碍，这个结构主要是避免低龄儿童轻易触发点火，降低误操作带来的安全风险。从安装边界来看，整机最大外径控制在25毫米以内，总高度控制在80毫米左右，这个尺寸刚好可以适配常规的烟盒收纳位、牛仔裤口袋的小储物格，不需要额外占用过多的收纳空间；整机所有零件都采用卡扣式装配，不需要螺丝等额外紧固件，生产线上可以通过自动化设备完成全流程组装，单台产品的组装耗时不超过5秒，完全匹配大规模量产的成本控制要求。外壳的壁厚控制在1毫米左右，采用改性PP材质注塑，既可以承受日常使用中的轻微跌落、挤压，不会出现壳体开裂的问题，也能最大程度降低材料用量，控制单台产品的重量在12克以内，随身携带不会有明显的坠重感。火焰出口位置设置了金属防风罩，采用薄钢板冲压成型，上面开有均匀的进气孔，一方面可以为火焰燃烧补充足够的空气，让火焰燃烧更充分，不会出现黄焰、冒黑烟的情况，另一方面可以阻挡外界的微风直接吹灭火焰，提升日常户外使用时的抗风能力；防风罩和壳体之间采用过盈配合卡接，不需要额外的粘接或者固定结构，

　　组装时直接压入即可完成固定，生产效率极高。很多结构设计新手在做这类产品建模时，容易忽略零件之间的装配公差，比如翘板的转动轴和壳体安装孔的配合间隙，如果间隙过小，注塑件的形变会导致翘板卡滞，按压时无法顺畅复位；如果间隙过大，又会出现翘板晃动，导致点火位置偏移、气阀开启行程不足的问题，实际建模时需要给转动配合预留0.1-0.15毫米的间隙，同时在安装孔位置做小角度的脱模斜度，保证注塑生产时零件可以顺利脱模，不会出现粘模的问题。另外储腔和上部机构的密封配合面，需要做一圈0.3毫米高的密封筋，装配时密封筋压入密封垫的表面，形成线密封结构，相比平面密封的可靠性提升40%以上，即使在40度的高温环境下，内部燃气压力升高，也不会出现密封失效泄漏的问题。气路部分的微孔设计也很关键，孔径控制在0.02-0.03毫米之间，这个孔径可以保证燃气的流出速度稳定，不会因为储腔内压力变化出现火焰忽大忽小的情况，同时即使气阀被完全顶开，燃气的最大流出量也被限制在安全范围内，不会出现火焰喷射的风险。
