深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，这类深沟球结构的滚动轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊筒、机床主轴的辅助支撑端，再到中小型动力设备的传动系统，几乎所有存在连续旋转运动的机械结构中，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低区间，减少动力传输过程中的无谓损耗，同时把轴系的径向与轴向窜动限制在设计允许的精度范围内，保证相连传动部件的啮合或配合精度。

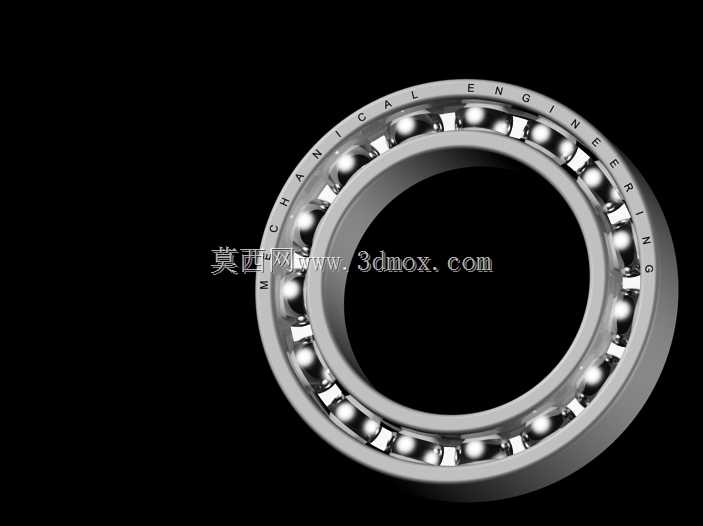

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的核心组成：带弧形滚道的内圈与外圈、均匀排布在滚道之间的钢制滚动球体、用于分隔相邻滚动体避免互相摩擦的保持架。设计过程中首先要匹配的是安装边界尺寸，内圈的内径尺寸需要和适配的轴颈采用过盈配合，保证轴转动时内圈能同步跟随旋转，不会出现相对打滑磨损；外圈的外径则和设备轴承座的安装孔采用过渡或间隙配合，方便装配过程中的压装操作，同时保证外圈在承受冲击载荷时不会出现不必要的窜动。滚道的曲率设计是整个轴承性能的核心，滚道的圆弧半径略大于滚动球体的半径，这个差值的选取直接影响轴承的承载能力和运转灵活性，差值过小会导致滚动体与滚道的接触应力过大，提前出现疲劳点蚀，差值过大则会让轴承的旋转精度下降，运转时的振动噪声明显提升。

　　保持架的结构设计同样需要兼顾多方面需求，兜孔的间隙要保证滚动体能在其中自由转动，不会出现卡滞，同时保持架自身的材质和结构强度要能承受高速运转时的离心力，以及滚动体带动下的交变作用力，避免长时间运转后保持架变形断裂，导致整个轴承卡滞失效。在实际选型应用中，这类轴承主要承受径向载荷，同时也能承受一定比例的双向轴向载荷，当设备的径向游隙按照设计要求适当加大时，它的角接触承载特性会进一步提升，可以替代部分角接触球轴承用在转速较高、轴向载荷不大的传动位置。

　　建模过程中需要重点关注各零件的配合公差带还原，内圈与轴的配合面、外圈与轴承座的配合面的粗糙度要求、倒角尺寸都要符合通用安装规范，避免装配时出现棱边刮伤配合面的问题；滚动体的排布要保证均匀等分，相邻滚动体的中心距偏差控制在极小范围内，不然实际运转时会出现载荷分布不均，部分滚动体承受过载的情况，大幅缩短轴承的实际使用寿命。另外在设计安装结构时，还要考虑轴承的定位方式，内圈通常靠轴肩和锁紧螺母或者轴用挡圈实现轴向固定，外圈则靠轴承座的孔肩和孔用挡圈或者端盖压紧，固定时的预紧力要控制在合理区间，预紧力过大会导致轴承运转时摩擦力矩陡增，温升过快，提前出现润滑失效的问题，预紧力不足则会导致轴系运转时存在窜动间隙，影响整体传动精度。

　　在不同的应用场景下，这类轴承的密封结构、润滑方式也会对应调整模型细节，比如粉尘较多的工况下会在两侧增加接触式橡胶密封圈，防止外界杂质进入滚道磨损滚动体和滚道面，高速运转的场景则会采用非接触式的防尘盖，减少密封件带来的摩擦阻力，同时预留润滑脂的填充空间，保证长时间运转的润滑需求。整个模型的结构还原度直接影响后续装配仿真、干涉检查的准确性，尤其是滚道与滚动体的接触位置、保持架兜孔与滚动体的间隙这些细节，是做机构运动仿真时判断轴承运转灵活性、载荷分布合理性的关键参考。
