小型弯头式活塞动力引擎结构设计

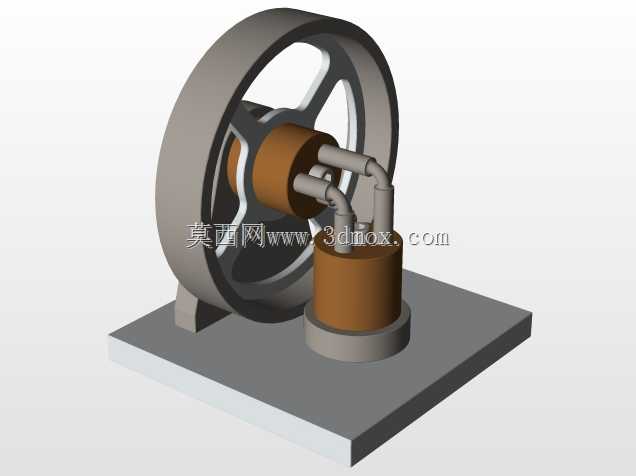

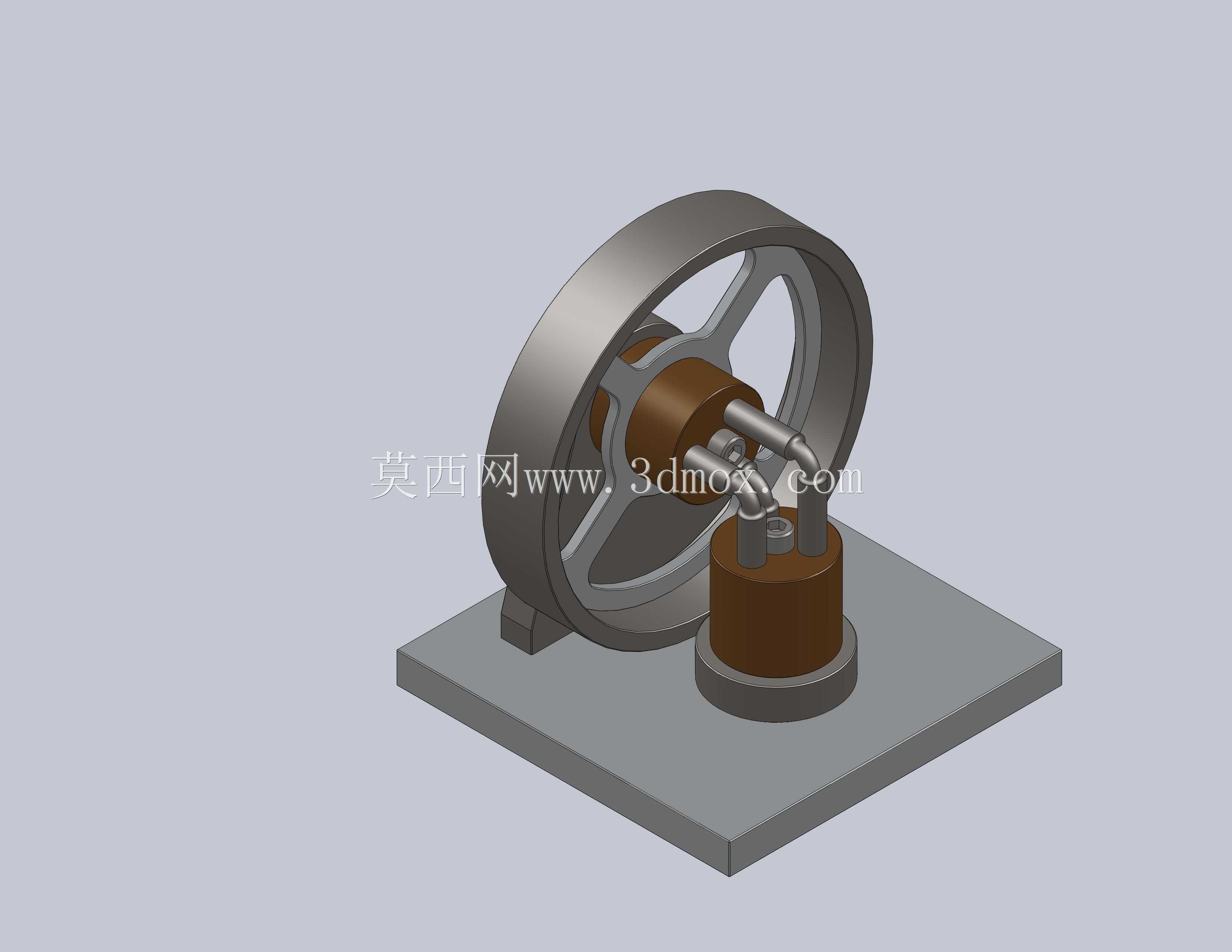

　　这款弯头结构的小型动力装置，常被用作教学演示场景下的动力原理展示载体，也可作为小型气动实验台的动力输出单元，适配低压气动回路的动力验证需求，在职业院校机械原理实训、小型创意动力装置改装领域有着较高的适配性。装置整体采用方形安装底板作为承载基座，底板边缘预留了均匀分布的安装孔位，可直接通过螺栓固定在实验台架或安装支架上，安装边界规整，不需要额外设计复杂的转接结构，适配常规的型材安装架尺寸，在狭小的实验台空间内也能完成布置。从功能逻辑来看，装置的动力输入输出管路直接集成在基座侧面的预留孔位上，不需要额外设计外接管路的转接结构，管路接口的轴线与底板平面保持平行，外接气管时不会与上方的运动部件产生干涉，管路插拔操作的预留空间充足，

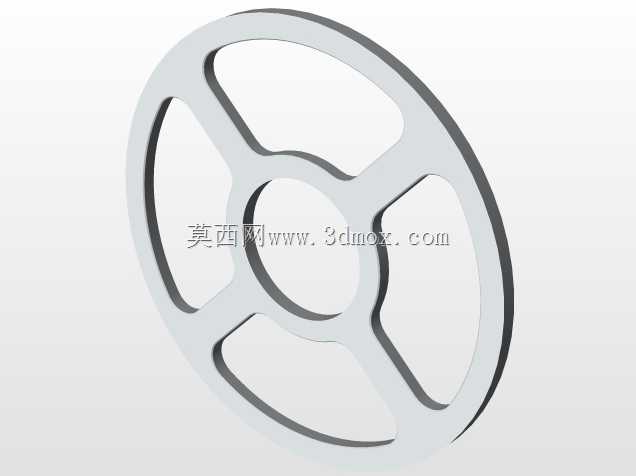

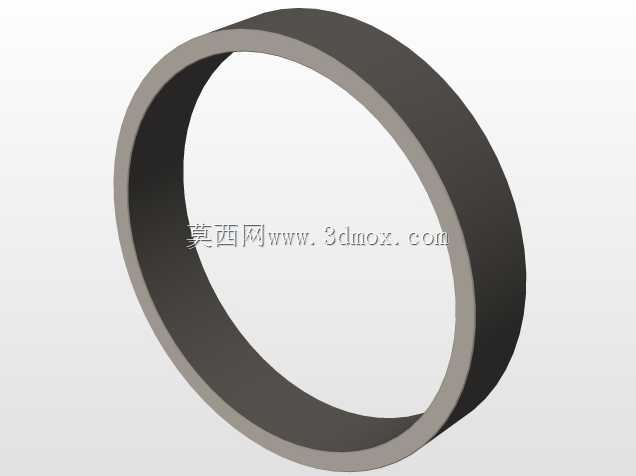

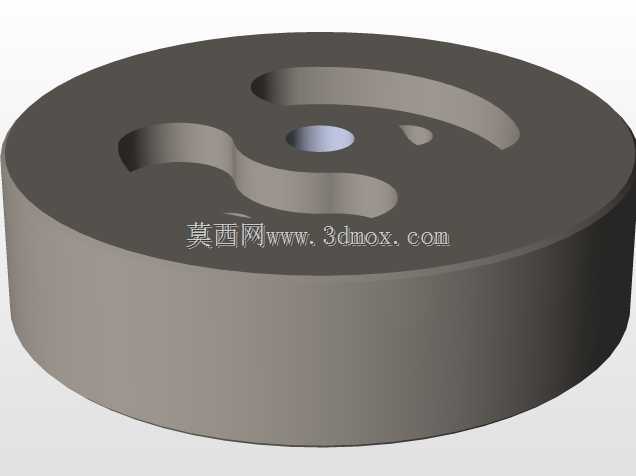

　　日常维护拆装时不需要拆解主体结构即可完成气路连接。核心的动力转换单元采用垂直布置的油缸结构，缸体直接固定在底板上方的凸台定位面上，缸体与凸台之间采用止口定位，装配时不需要反复调整同轴度，活塞组件与缸体内壁的配合间隙经过合理设计，既可以保证运动过程中的密封性能，又不会因为摩擦阻力过大导致动力损耗升高。与常规直列活塞结构不同，这款装置的活塞输出端采用弯头式连杆结构，直接与飞轮轮辐上的偏心销连接，将活塞的直线往复运动直接转换为飞轮的旋转运动，省去了中间的曲柄转接部件，整体结构更加紧凑，运动部件的数量更少，运行过程中的故障点也相应减少。飞轮采用轮辐式结构，轮缘位置做了加厚处理，依靠自身的转动惯量储存动能，保证活塞运动到上下止点位置时，

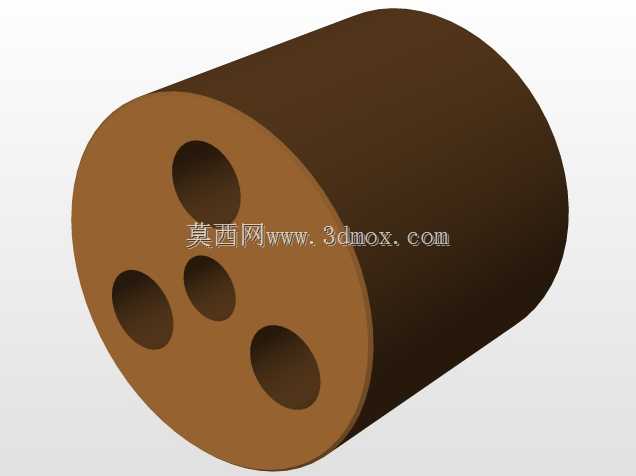

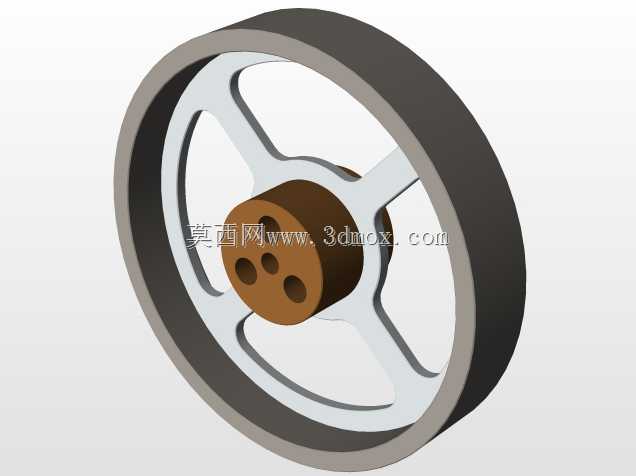

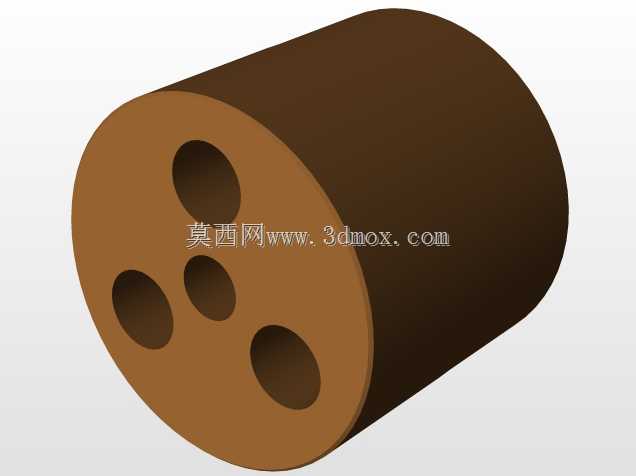

　　装置可以依靠飞轮的惯性持续运转，不会出现卡滞停转的问题；值得注意的是，飞轮的轮毂位置集成了与主缸结构参数一致的油缸结构，在运转过程中可以随飞轮同步转动，平衡部分旋转惯量，同时也能直观展示往复运动与旋转运动转换的完整逻辑，对于原理演示场景来说，所有运动部件都外露可见，不需要额外拆解外壳就能观察到完整的运动过程，教学展示的直观性更强。整套装置的压装组件仅设置了三处核心装配点位，分别是缸体与底板的固定、飞轮与支架的转轴连接、连杆与活塞及飞轮的销连接，装配流程简单，不需要专用的压装工具即可完成整机组装，拆卸维护时也可以快速拆分各个部件，方便对单个零件进行测绘或结构分析。在实际应用中，这款装置可以直接接入0.3-0.

　　6MPa的低压压缩空气回路，不需要额外配置润滑系统即可长时间连续运转，运转过程中振动幅度小，安装固定后不会出现明显的位移，适合放置在桌面实验场景中使用；如果作为创意改装的动力源，也可以在飞轮的转轴端加装带轮或齿轮，输出旋转动力驱动小型负载，比如小型传送带模型、创意摆件的动力单元等。从设计思路来看，这款结构没有采用复杂的配气机构，而是依靠活塞运动过程中的位置变化自动完成气路的切换，整体零件数量少，单个零件的结构都比较简单，大部分零件都可以通过常规的车削、铣削工艺加工完成，不需要特殊的加工设备，对于机械加工实训场景来说，也可以作为学生实操加工的组装课题，从零件加工到整机组装全流程覆盖，帮助学习者理解动力装置的结构逻辑与装配要点。装置的运动部件之间都预留了合理的安全间隙，运转过程中不会出现部件之间的摩擦碰撞，飞轮外侧没有设置额外的防护罩，因为整体运转转速较低，外露的结构反而更方便观察运动状态，适配教学场景的展示需求。
