冰箱储物分隔注塑成型模具结构

　　在家电注塑生产领域，冰箱内部储物分隔件的模具设计直接影响成品的成型精度与生产效率，这类分隔托盘主要用于冰箱冷藏、冷冻舱室内的食材分类收纳，将舱内空间划分为多个独立储物单元，避免不同食材串味，同时规整储物空间提升舱室利用率。日常使用中，这类塑料分隔件需要长期处于低温高湿环境，接触各类生鲜、包装食材，因此模具设计阶段就需要兼顾成品的耐低温性能、结构强度与表面光洁度，避免长期使用后出现脆裂、挂污、变形等问题。

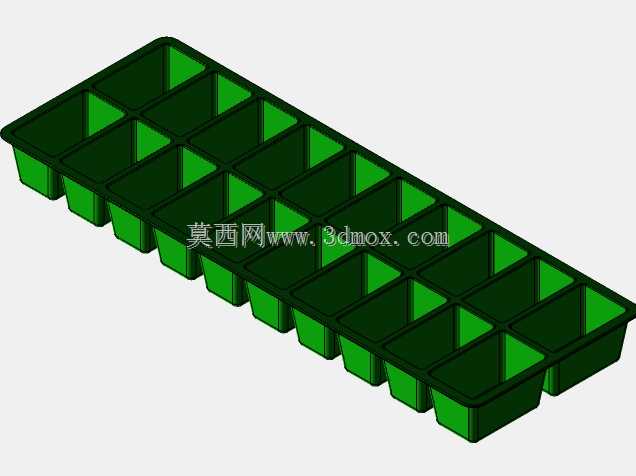

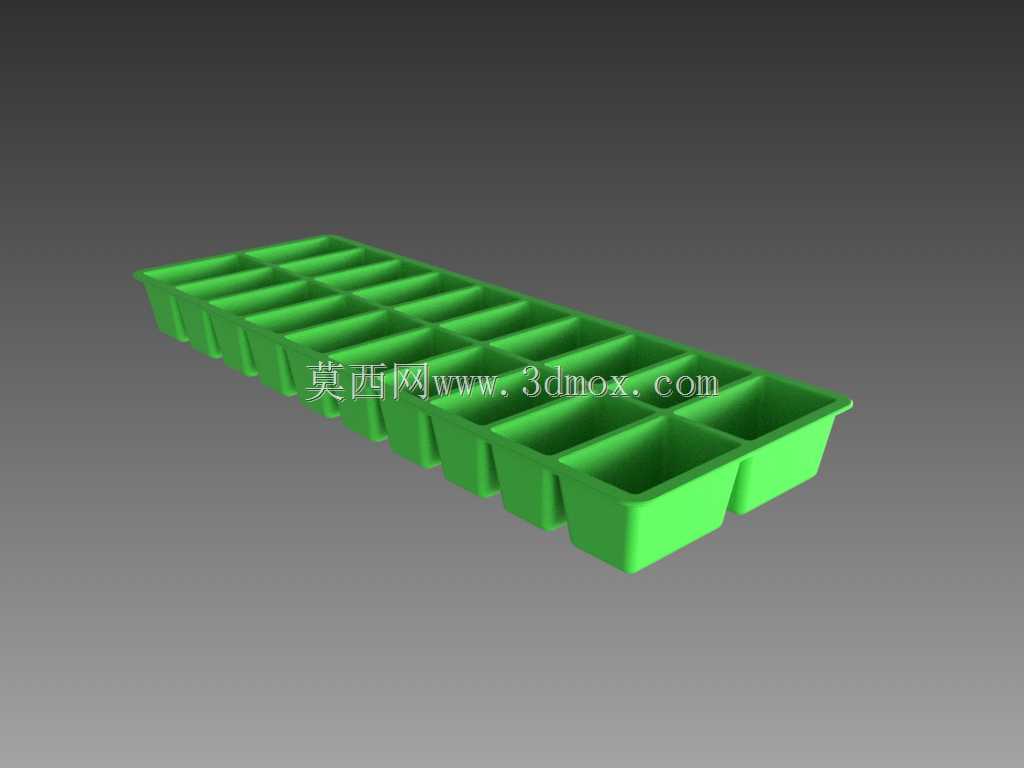

　　从模具成型逻辑来看，该套模具针对的是多格连体式分隔托盘结构，整体为长方形浅槽布局，共设置24个独立方形格仓，单个格仓采用上宽下窄的拔模斜度设计，斜度控制在1.5°左右，既可以保证注塑完成后顶出顺畅，不会出现粘模拉伤格仓内壁的问题，也能让成品叠放时具备一定的嵌套空间，减少仓储运输环节的占用体积。格仓与格仓之间的分隔筋厚度控制在2.5mm，既保证了相邻格仓的结构支撑强度，避免盛放重物时隔筋变形，也不会因为筋位过厚导致注塑过程中出现缩痕、气泡等成型缺陷。托盘整体外边缘设置有3mm高度的翻边结构，翻边处做了R2的圆角过渡，一方面可以提升托盘整体的抗形变能力，搬运时握持翻边不会出现边缘割手的问题，另一方面翻边结构可以作为模具分型面的贴合基准，保证合模时的定位精度，减少飞边产生。

　　模具的浇注系统设计采用侧浇口进胶方式，浇口设置在托盘长边的外侧翻边位置，进胶点直径控制在1.2mm，熔融的PP或者耐低温ABS原料从浇口进入模腔后，可以顺着分隔筋的走向均匀填充到各个格仓的边角位置，避免出现短射、缺胶的问题。冷却水路的排布围绕模腔的格仓结构做等距环绕设计，水路距离模腔表面的距离保持在15mm，相邻水路间距20mm，保证整个模腔的冷却速率均匀，不会因为局部冷却速度差异导致成品出现翘曲变形，尤其是24个格仓的底部位置，单独设置了定点冷却回路，避免格仓底部积温过高导致脱模后出现凹陷。顶出机构采用顶杆加气顶的组合顶出方式，在每个格仓的底部边角位置设置直径4mm的圆顶杆，同时在托盘的四个角位设置气顶，开模后先通过气顶通入压缩空气让成品与模芯之间形成间隙，再通过顶杆平稳将成品顶出，避免顶出力集中在单个位置导致格仓壁出现顶白、顶穿的缺陷。

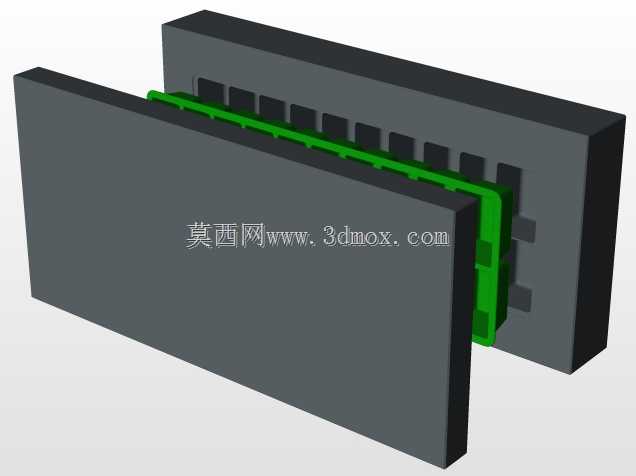

　　从安装匹配角度来看，该套模具适配常规200吨规格的卧式注塑机，模具的定位圈直径设计为100mm，与注塑机定模板的定位孔精准配合，主流道衬套的球面半径与注塑机喷嘴球面半径匹配，保证注塑料道无溢料。模具的长宽尺寸控制在650mm*450mm范围内，闭合高度380mm，符合对应吨位注塑机的容模尺寸边界，安装时通过压板将模具的动定模底板压紧在注塑机模板上，锁模力设置按照模腔投影面积计算，预留15%的安全余量，避免射胶时出现涨模飞边。排气系统开设在每个格仓的末端填充位置，排气槽深度控制在0.02mm，既可以顺利排出模腔内的空气，避免成品出现烧焦、困气纹的问题，也不会因为排气槽过深导致原料溢出产生飞边。

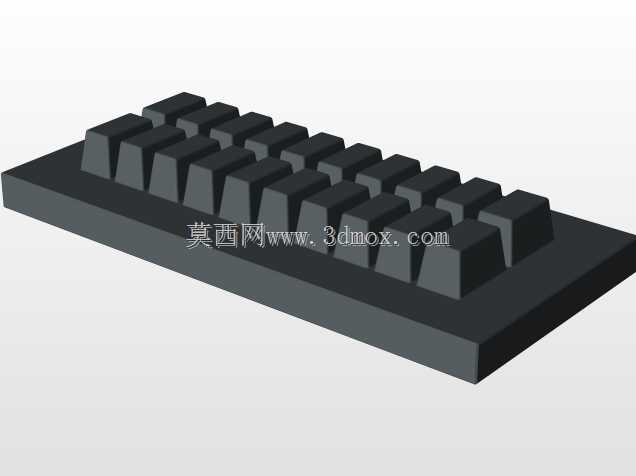

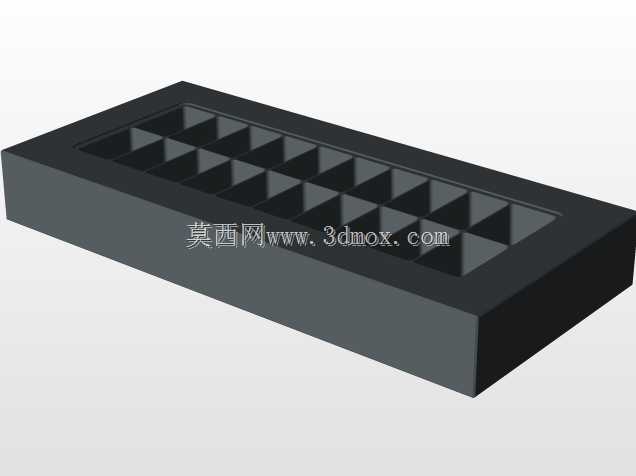

　　实际生产过程中，这类模具还需要考虑日常维护的便捷性，模芯与模腔都采用镶拼式结构，单个格仓的模芯镶件可以单独拆卸更换，如果生产过程中某个格仓的模芯出现磨损、拉伤，不需要更换整套模芯，只需要拆下对应镶件进行抛光或者更换即可，大幅降低模具的维护成本与停机时间。导向机构采用四个导柱导套配合，导柱设置在动模侧，导套设置在定模侧，导柱直径30mm，表面做渗氮处理提升耐磨性能，合模时导柱先进入导套完成定位，保证动定模的合模精度，避免长期开合模后出现模腔错位导致成品壁厚不均的问题。复位杆配合弹簧实现顶出机构的先复位，避免合模时顶杆与定模侧发生碰撞损坏模腔表面。针对冰箱储物件的使用场景，模具的表面抛光要求达到镜面级别，尤其是格仓的内壁与托盘的上表面，抛光后做镀铬处理，既可以提升成品的表面光洁度，减少污渍附着，也能降低原料填充时的流动阻力，提升成型效率，同时镀铬层可以提升模具表面的防锈能力，延长模具的使用寿命。
