多腔塑料盒盖注塑成型模具结构

　　这套模具针对日用类小型塑料盒盖的批量注塑生产设计，适配卧式注塑机安装使用，日常生产中可一次成型多件不同配色的盒盖制品，覆盖翻盖式收纳盒、小型包装容器的上盖生产需求，在日用品包装、小型塑料配件加工场景中应用广泛，能有效匹配中小批量订单的生产节拍，减少换模频次带来的产能损耗。

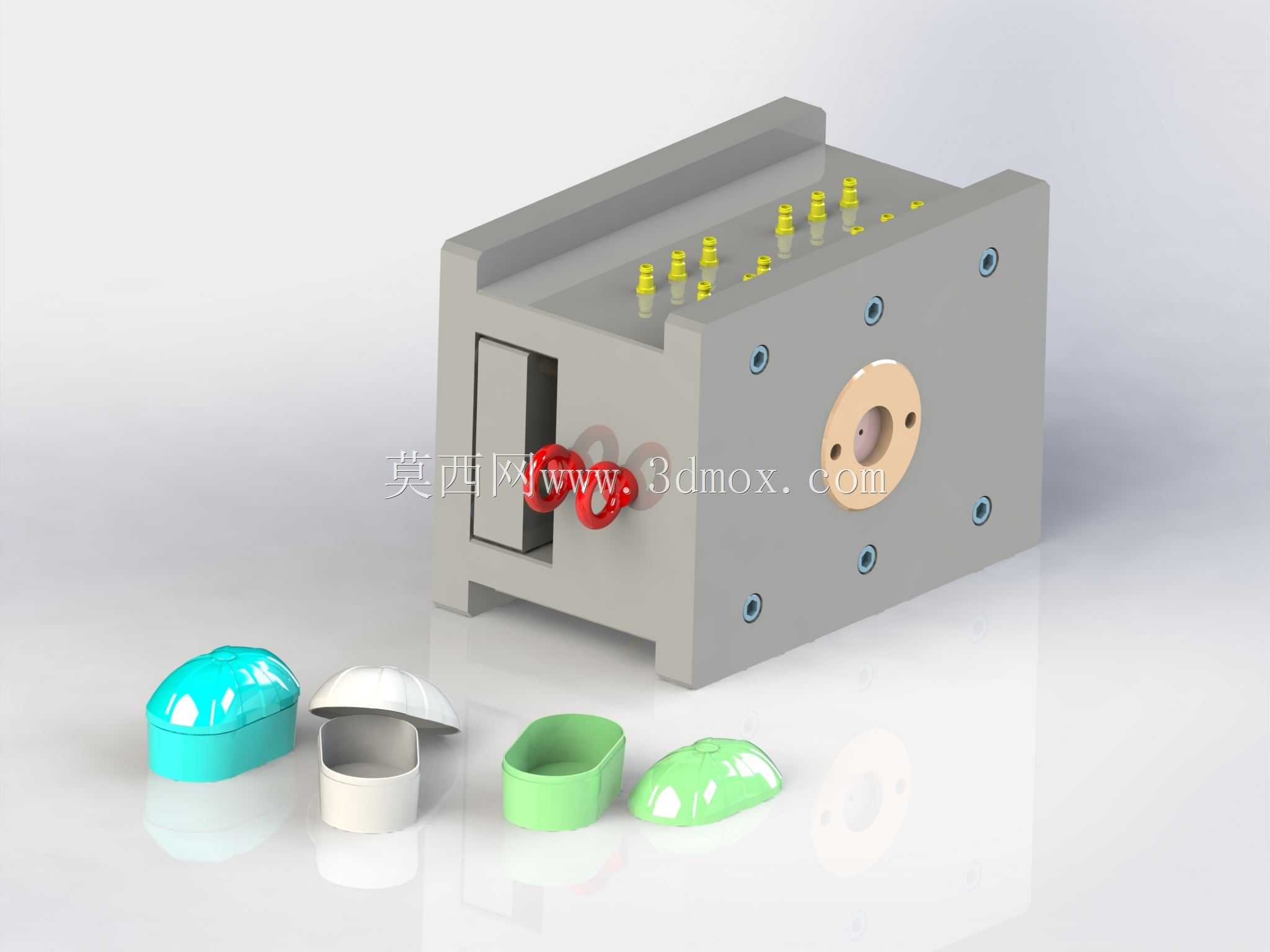

　　从结构设计逻辑来看，模具采用一模多腔的排布方式，型腔在动定模分型面处均匀排布，流道设计采用平衡式布局，确保熔融塑料注入时各型腔的填充压力、填充时长保持一致，避免不同型腔产出的盒盖出现缺胶、飞边、收缩率不均的问题。模具的进胶点设置在盒盖内侧非外观面位置，避免进胶痕迹残留在产品外表面影响成品外观质量，适配高光面、彩色透明类塑料原料的成型要求，从图中配套的成型样件可以看到，不同色彩的盒盖外表面光滑无明显熔接痕，正是流道与进胶点位经过反复调校后的设计效果。

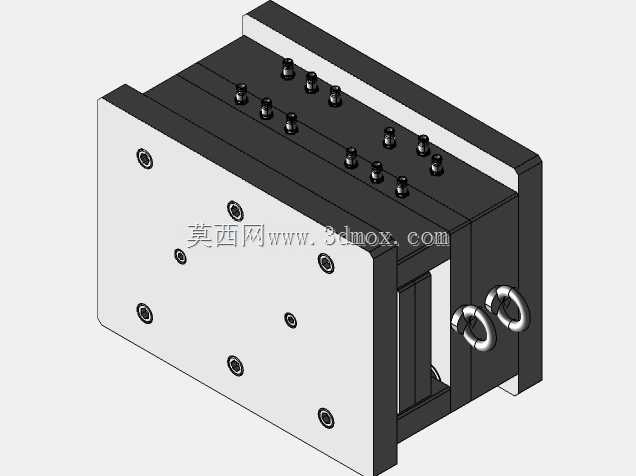

　　模具的导向定位结构采用标准导柱导套配合，合模时可保证动定模的同轴度偏差控制在极小范围内，避免型腔错位导致的盒盖侧壁壁厚不均、合模线错位等缺陷。侧面设置的锁紧结构用于合模后承受注塑过程中的型腔内涨模力，防止生产过程中模具胀开产生飞边。模具的顶出结构采用顶针与推板结合的方式，针对盒盖类薄壁制品的结构特点，顶出力均匀分布在制品的非外观区域，顶出过程中不会导致制品变形、顶白，保证成型后制品顺利脱离型腔，减少取件时间。冷却水路的排布围绕型腔周边均匀设置，可在注塑保压完成后快速带走型腔内热量，缩短制品冷却定型时间，提升整体生产效率，水路接口采用标准快插接头规格，适配车间常规冷却水输送管路的安装要求。

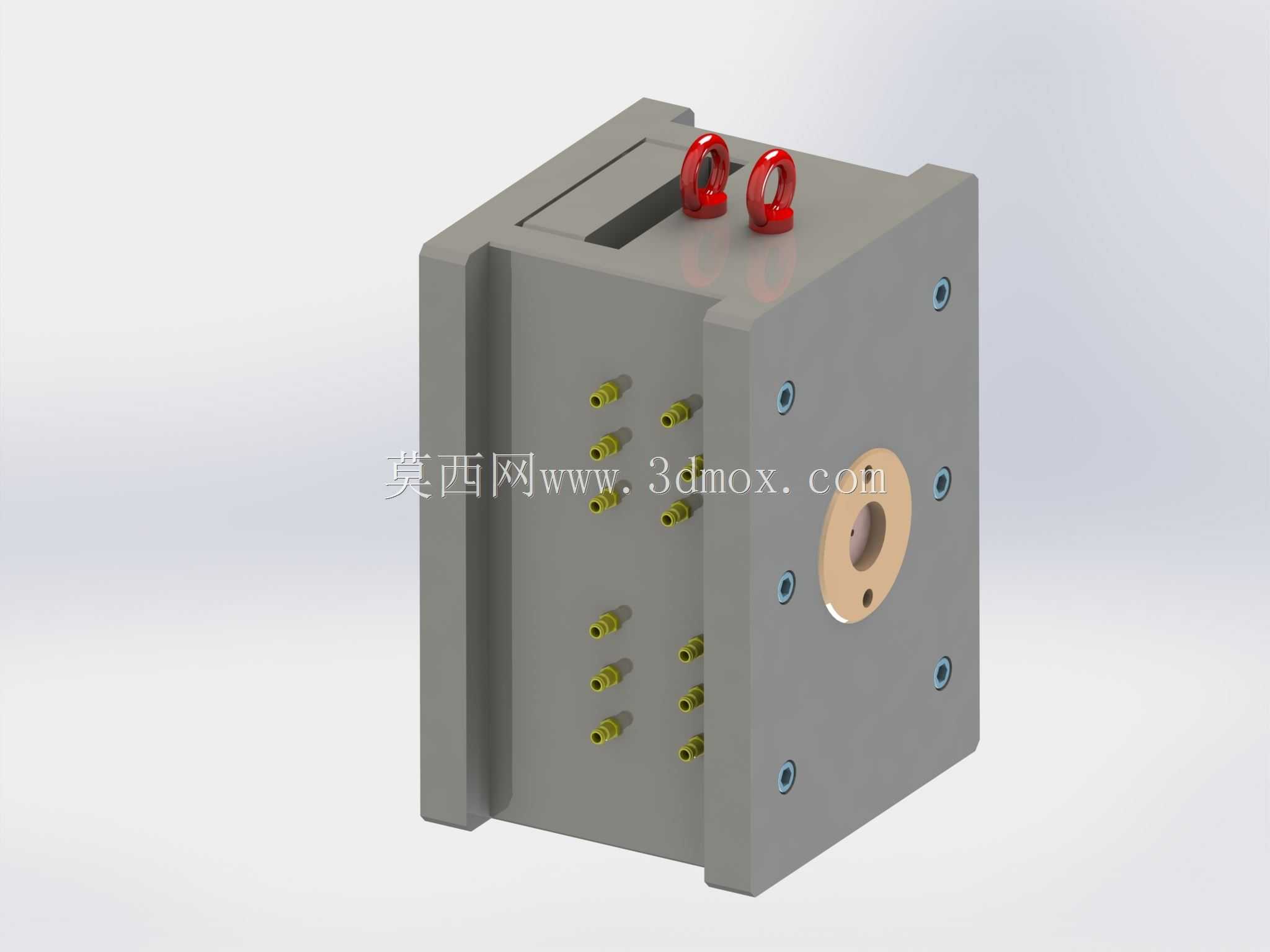

　　从安装边界来看，模具的整体外形尺寸适配常规120吨级卧式注塑机的拉杆间距、容模量参数，定位圈采用注塑机通用标准尺寸，可直接与注塑机定模板定位孔配合安装，浇口套的球面半径、射嘴接触孔径适配常规通用注塑机射嘴规格，无需额外定制过渡配件即可完成上机装夹。模具的总厚度满足所选注塑机的最大最小模厚要求，开模行程预留足够的取件空间，可配合机械手完成自动取件作业，适配自动化生产流水线的配套需求。

　　在实际生产适配性上，这套模具可兼容PP、ABS、PS等多种常用热塑性塑料的成型加工，通过调整注塑工艺参数即可生产不同材质特性的盒盖制品，比如生产带铰链结构的翻盖盒盖时，可选用PP原料保证铰链部位的耐弯折性能，生产高透外观的盒盖时可选用透明ABS或PS原料，无需对模具主体结构做大幅改动。模具的易损耗部件比如导套、顶针、浇口套均采用标准件规格，生产过程中出现磨损时可快速更换，减少停机维修时间，降低生产维护成本。型腔部分的表面处理根据制品外观要求可做抛光、蚀纹等不同工艺，满足不同质感的盒盖外观生产需求，比如哑光质感的盒盖可对型腔做细蚀纹处理，高光透明盒盖则对型腔做镜面抛光处理。

　　整套模具的结构设计充分考虑了小型塑料盒盖的生产痛点，在保证成型精度的前提下尽可能简化了不必要的复杂结构，降低模具加工制造成本的同时，提升了生产过程中的稳定性，减少生产过程中的故障发生率，对于从事日用品塑料模具设计、注塑生产工艺调试的从业者来说，这套结构的排布思路、参数选择都具备实际参考价值，尤其是多腔平衡流道的设计、薄壁制品顶出结构的布置方式，都可以作为同类小型塑料件模具设计的参考案例。
