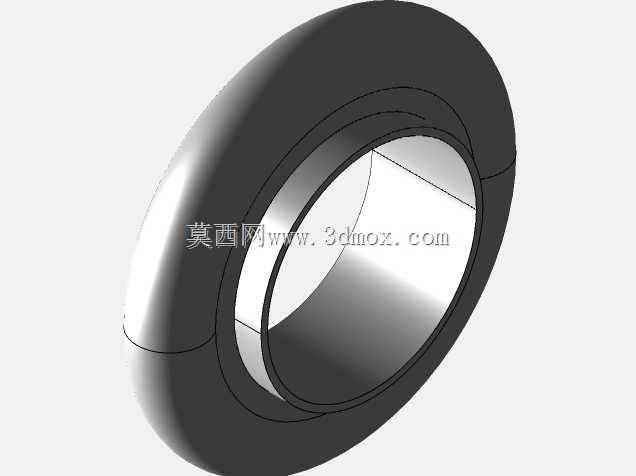

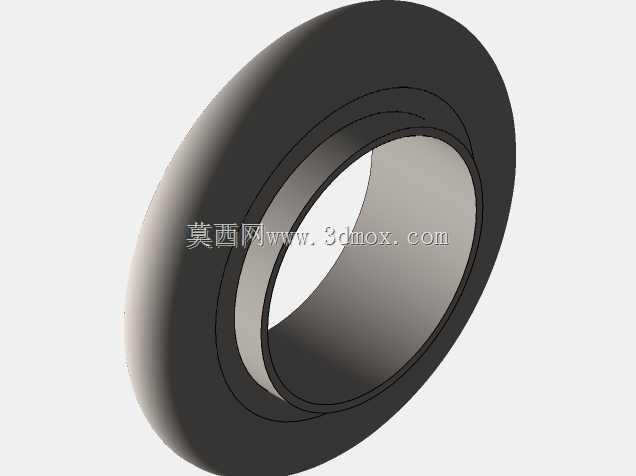

KF16真空快装氟橡胶O形密封圈结构

　　在真空获得与真空工艺类设备的管路连接环节，KF系列快装法兰的密封可靠性直接决定整套系统的极限真空度与长期运行稳定性，这款适配KF16规格快装接头的氟橡胶O形圈，是小通径真空管路中最常用的静密封元件。不同于普通液压气动系统用的标准O形圈，真空场景下的密封件需要兼顾低出气率、宽温度耐受范围、一定的抗介质侵蚀能力，同时还要匹配快装卡箍的压紧受力特性，避免安装过程中出现密封圈挤切、压缩量不均导致的泄漏隐患。

　　从实际应用场景来看，这类KF16规格的密封件主要用在实验室小型真空试验台、半导体前道工艺的小通径气路管线、真空镀膜设备的辅助气路、真空干燥箱的检测接口、分子泵与前级管路的小尺寸连接位，但凡通径为16mm的KF快装法兰连接副，都需要搭配该规格的密封圈实现静密封。和丁腈橡胶材质的同规格密封圈相比，氟橡胶材质的版本可以耐受更高的工作温度，长期工作环境温度覆盖-20℃到200℃区间，同时对真空环境中常见的工艺气体、少量有机溶剂蒸汽有更好的抗耐性，不会因为长期接触腐蚀性介质出现溶胀、开裂、硬化失效的问题，出气率远低于普通橡胶材质，能满足高真空场景下的密封要求，不会因为密封件自身释放气体导致系统真空度无法达标。

　　从设计思路上看，这款密封圈的截面尺寸完全匹配KF16快装法兰的密封槽结构，安装时不需要额外涂抹密封脂，依靠卡箍锁紧时法兰端面的轴向压紧力，让密封圈产生均匀的弹性变形，填充法兰密封面的微观凹凸间隙，实现真空密封。建模过程中需要严格控制密封圈的截面直径与公称内径尺寸，截面直径公差控制在±0.1mm范围内，内径尺寸匹配KF16法兰的密封凸台外径，安装后密封圈不会在密封槽内出现径向窜动，避免卡箍锁紧时密封圈移位导致的局部压缩量不足。外形上采用标准的环形回转体结构，表面光滑无飞边、无凹坑、无模压合模线凸起，避免表面缺陷成为泄漏通道。

　　安装边界方面，该密封圈仅适配标准KF16规格的快装法兰，配套的卡箍为KF16型快装卡箍，安装时两个对接法兰的密封端面需要保持清洁，无金属碎屑、无油污残留，密封圈居中放置在两个法兰的密封位之间，锁紧卡箍时要对称拧紧卡箍的锁紧螺母，保证法兰周向的压紧力均匀，避免单侧压紧力过大导致密封圈被挤入法兰与管道的间隙中造成切边损伤。需要注意的是，这类氟橡胶密封圈虽然有较好的抗老化性能，但长期在高温真空环境下工作后会出现一定的永久压缩变形，当系统出现泄漏率升高、真空度抽不上去的情况时，需要检查密封圈的压缩回弹性能，及时更换失效的密封件。另外该密封圈仅适用于静密封场景，不能用在有相对运动的动密封位，也不能在超过氟橡胶耐受温度的工况下使用，避免材质快速老化失效。

　　在三维建模过程中，这类标准密封件的模型需要还原真实的材质弹性特征，在做管路装配仿真时，可以设置对应的压缩量参数，模拟卡箍锁紧后的密封圈变形状态，验证密封结构的可靠性，避免设计阶段出现密封槽尺寸不匹配、压缩量过大或过小的问题。压缩量设计上，这类真空用O形圈的轴向压缩量控制在20%-25%区间最为合适，压缩量过小会导致密封比压不足，无法封堵微观泄漏通道；压缩量过大则会导致密封圈的永久变形速率加快，缩短密封件的使用寿命，同时容易出现安装时的挤切损伤。对于经常需要拆装的真空管路接口，选用氟橡胶材质的该款密封圈可以有效减少维护更换频率，降低设备运维成本，保证真空系统长期稳定运行。
