KF16真空管路快装卡箍结构设计

　　在真空获得与真空应用设备的管路搭建场景里，KF系列快装卡箍是小口径真空管路连接环节最常用的紧固件，这款KF16规格的卡箍，适配公称通径16mm的真空法兰连接，广泛出现在实验室真空系统、小型真空镀膜设备、真空干燥装置、半导体前道工艺的辅助气路、医用真空吸引管路的装配环节中，用来实现两个带KF密封接头的真空组件之间的快速装拆与密封压紧。从实际使用的角度看，这类卡箍的核心作用，是通过环抱式的夹紧力，将对接的两个KF法兰端面的O型密封圈均匀压实，在法兰对接面形成可靠的静密封，保证真空管路在负压工况下不会出现泄漏，同时相比螺栓紧固的法兰连接，它不需要逐个拧紧多组螺栓，只需要操作单个蝶形锁紧件就能完成装拆，在需要频繁拆装维护的真空管路段，能大幅降低装配和检修的时间成本。

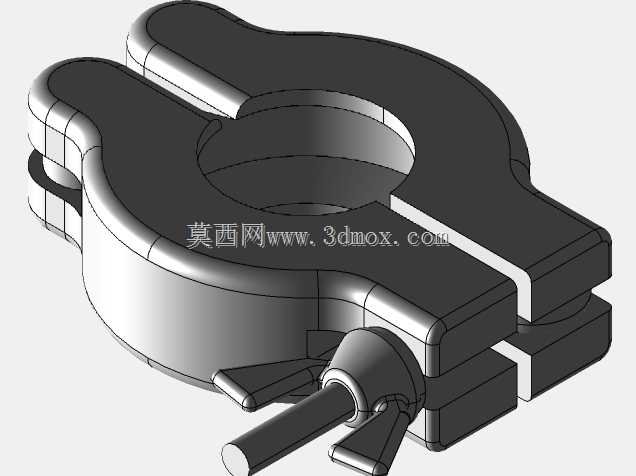

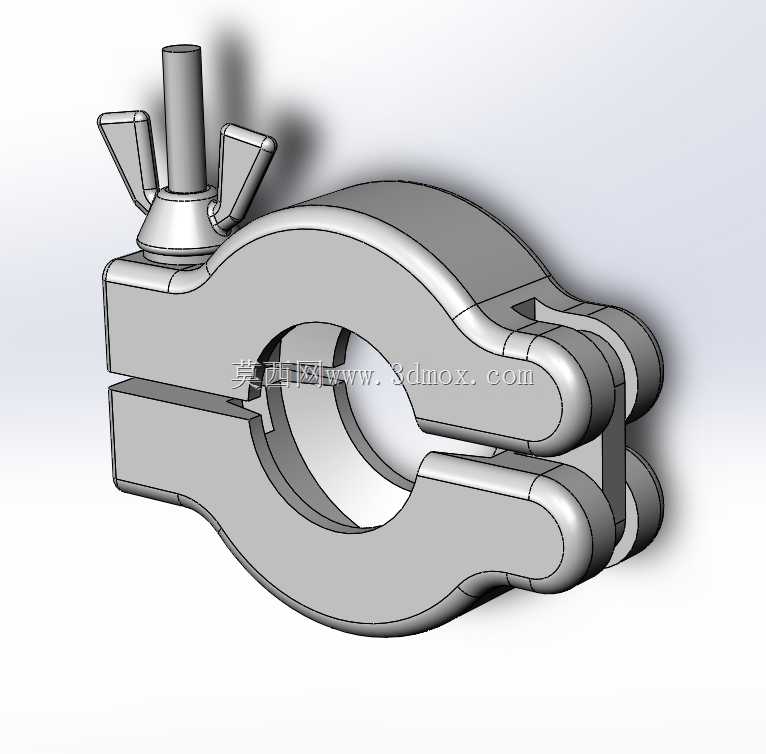

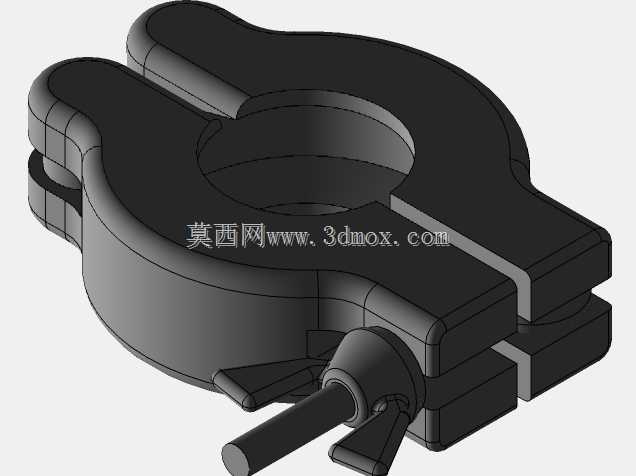

　　从结构设计的逻辑来看，这款卡箍采用了分体铰接的双半环结构，两个半环形的夹体通过一端的铰接结构连接，能够绕铰接轴张开一定角度，方便在管路对接完成后直接从侧面卡入法兰位置，不需要像整体式卡环那样从管路端部穿套，适配已经完成初步排布的管路改造场景。夹体的内侧加工有与KF法兰外缘锥面匹配的内斜面，当锁紧件收紧时，两个半环向内收拢，内斜面会对两个对接法兰的外缘锥面施加同时指向轴心和对接面的分力，这个分力一方面让两个法兰保持同轴对中，避免对接错位导致的密封失效，另一方面将两个法兰向中间挤压，把夹在法兰端面之间的密封圈压缩到设计压缩量，保证密封面的接触压力均匀分布，不会出现局部压力不足导致的泄漏。

　　锁紧部分采用了蝶形手柄搭配T型锁紧螺栓的结构，蝶形手柄的设计不需要额外工具，操作人员徒手就能完成锁紧和松开操作，T型螺栓的铰接端连接在其中一个半环的端部，锁紧时可以卡入另一个半环端部的开口槽内，转动蝶形手柄就能通过螺纹传动收紧两个半环的间距，这种结构的螺纹副隐藏在卡箍外侧，不会直接接触管路内部的介质，在有少量腐蚀性气体溢出的真空工况下，也能减少螺纹被腐蚀卡滞的概率。夹体的边缘都做了圆弧过渡处理，没有尖锐的棱角，一方面避免装配过程中划伤操作人员的手部，另一方面也减少了应力集中，在反复开合使用的过程中，铰接位置和锁紧受力位置不容易出现裂纹断裂。

　　从安装边界的尺寸来看，这款KF16卡箍适配的法兰外径符合KF真空法兰的标准尺寸，卡箍收拢后的最小内圈尺寸刚好贴合法兰外缘的锥面，张开后的最大开口尺寸能够让卡箍顺利从法兰径向卡入，不需要挪动两侧的管路位置。锁紧后的卡箍整体径向突出法兰的尺寸控制在合理范围内，在密集排布的真空管路组里，相邻管路之间只要预留出足够卡箍操作的空间，就能完成装拆，不会因为卡箍体积过大导致管路排布间距被迫加大，能够帮助设备整体的气路布局更加紧凑。铰接位置的销轴采用间隙配合，两个半环的转动阻尼适中，既不会因为间隙过大导致夹体晃动错位，也不会因为阻尼过大导致开合操作费力，长期使用后销轴位置的磨损量也控制在较低水平，不会因为磨损导致夹体对中精度下降。

　　在实际选型使用时，这款卡箍的夹紧力设计刚好匹配KF16法兰的密封需求，不会因为夹紧力过大导致法兰变形，尤其是在使用铝合金或者塑料材质的真空接头时，合适的夹紧力能够避免法兰被压裂，同时也不会因为夹紧力不足导致密封圈压缩量不够，在低真空到中真空的压力区间内都能保证可靠的密封性能。夹体本身的材质通常选用不锈钢或者镀锌钢材，具备足够的结构强度和防锈能力，在常规的工业环境下长期使用不会出现锈蚀卡滞，表面的处理层均匀光滑，没有毛刺或者凸起，不会在清洁设备的时候勾挂无尘布或者其他清洁工具，适配有洁净要求的真空应用场景。

　　很多刚接触真空管路装配的技术人员容易忽略卡箍的对中作用，实际上这款卡箍的内斜面结构在锁紧过程中会自动修正两个对接法兰的微小错位，只要两个法兰的错位量在卡箍的允许修正范围内，锁紧后就能自动实现同轴对中，不需要操作人员反复调整法兰位置，这一点在狭小空间内的管路装配时非常实用，能够降低装配对位的难度。另外卡箍的蝶形手柄在锁紧后可以随意转动到不影响周边管路的角度，不会因为手柄的朝向问题干涉其他组件的安装，这也是这类快装卡箍在紧凑设备里被广泛使用的原因之一。
