气体输送管路用质量流量控制器结构

　　在半导体制造、特种气体配气、实验室气路、燃气输配、化工小流量投料这类对气体供给精度要求严苛的场景里，质量流量控制器是直接决定工艺稳定性的核心管路元件，不同于普通的节流阀、转子流量计只能实现粗略的流量调节或工况相关的体积流量检测，这类器件直接对气体的质量流量进行闭环控制，不受供气温度、压力波动的干扰，能持续输出稳定的目标流量值。

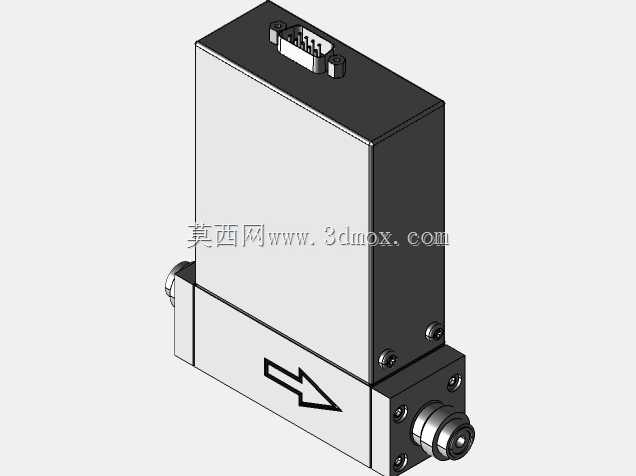

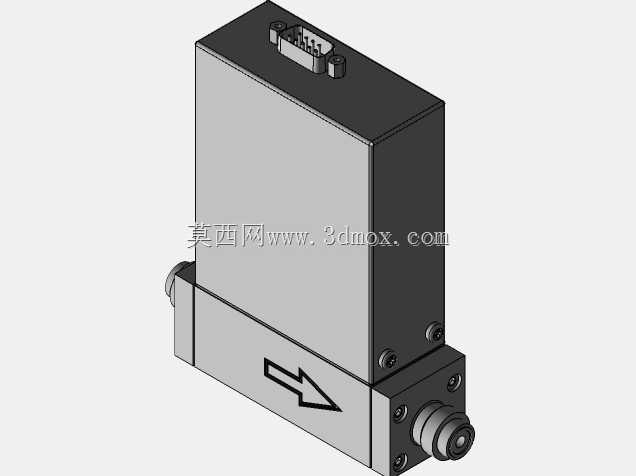

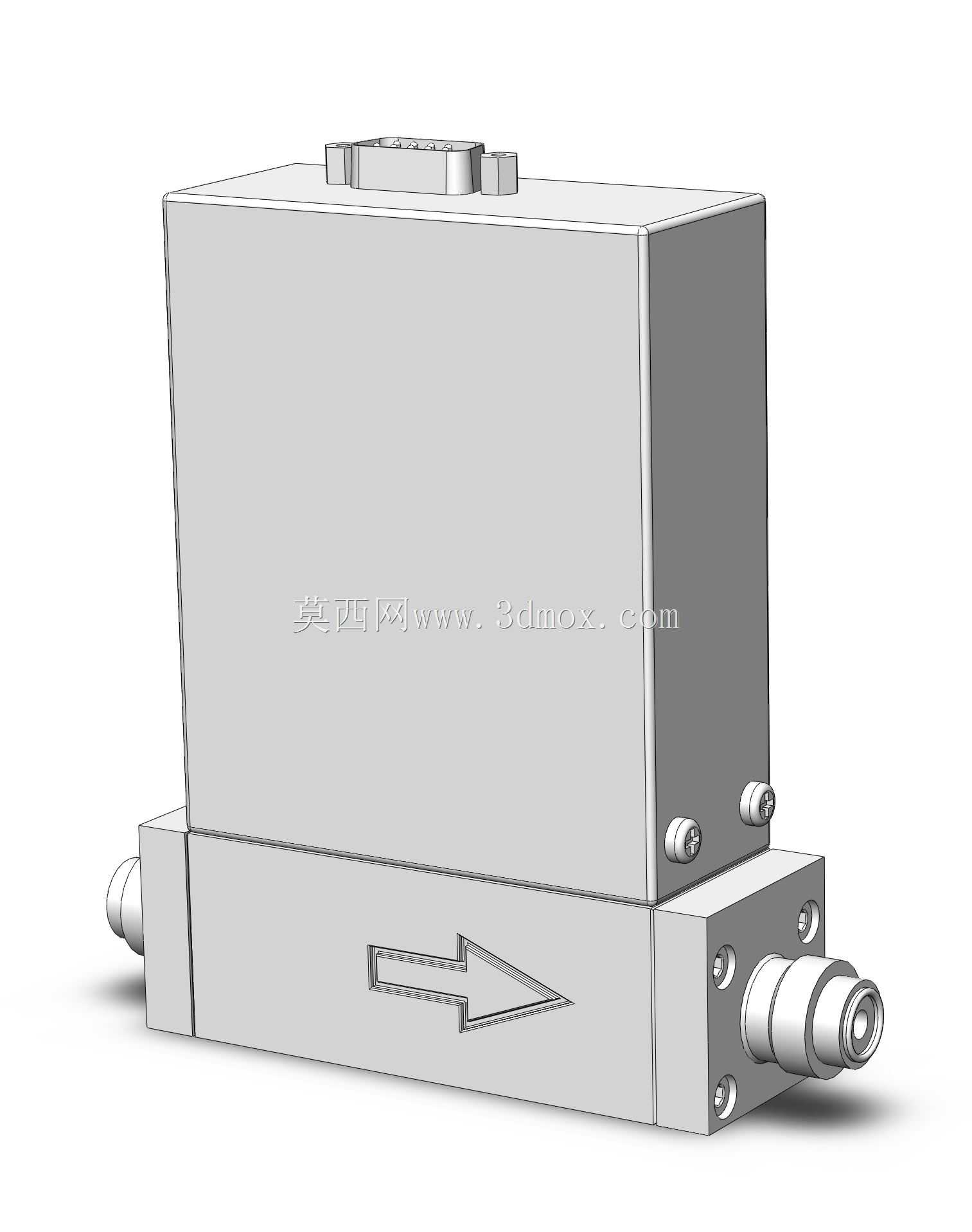

　　从结构设计逻辑来看，这款流量控制器采用分体式布局，下部为流道主体，上部为控制与检测模块的集成腔体，流道主体采用矩形金属块加工成型，进出气端采用快插式卡套接头，适配常规的小口径硬管连接，接头处的密封面做了高精度研磨处理，避免高压气体下的微泄漏问题。流道表面蚀刻的流向箭头直接做在金属本体上，安装时无需额外粘贴标识，避免现场施工时接反气路造成的设备故障。流道内部集成了流量检测传感单元与比例调节阀芯，检测单元采用热式质量流量原理，通过测量气体流动带走的热量差换算实时质量流量，响应速度快，小流量下的检测分辨率高，比例阀芯采用直动式电磁驱动结构，开度调节线性度好，没有迟滞区间，能根据检测单元的反馈信号实时调整开度，抵消供气压力波动带来的流量偏移。

　　上部的控制腔体采用密封式金属壳体设计，将信号处理电路板、驱动电路、接线端口全部封闭在腔体内，壳体边角做了倒角处理，避免安装维护时的锐边划伤，壳体与下部流道主体通过四颗内六角螺丝紧固，结合面加装密封垫片，既可以阻挡车间内的粉尘、水汽侵入电路部分，也能在有防爆要求的场景下起到隔爆作用。顶部的接线端口采用凸起的快接结构，适配标准的工业控制线束，接线时无需打开壳体，现场布线效率更高，端口旁做了防呆设计，避免插错接线引脚导致的设备烧毁。

　　安装边界方面，这款控制器的整体外形为规整的长方体结构，进出气接头的轴线与流道主体轴线重合，安装时可以直接贴装在气路安装板上，也可以通过支架悬空固定，流道主体的底部为平面，不需要额外加工适配的安装曲面，预留的安装孔位间距符合常规气路元件的安装规范，能直接替换同规格的其他品牌流量控制器，不需要重新改造管路布局。控制器的整体高度控制在紧凑区间内，上部壳体与周边元件预留10mm以上的散热间隙即可正常工作，不需要额外加装散热装置，自身工作时的发热量极低，长期连续运行也不会出现壳体温度过高的问题。

　　实际使用中，这类控制器可以适配干燥的空气、氮气、氧气、氩气、燃气等多种无腐蚀性气体，通过调整控制参数可以适配不同气体的流量系数，不需要更换硬件结构。气路设计时需要注意在控制器的进气端加装精度不低于40微米的过滤器，避免气体中的固体杂质进入流道划伤阀芯或者堵塞检测通道，影响测量控制精度。控制器的安装姿态没有严格限制，水平、垂直安装都可以保证测量精度，但是要避免安装在强振动的管路段，长期的高频振动会导致内部传感元件的零点漂移，需要频繁校准零点。接线时需要做好屏蔽处理，控制线与动力线分开布线，避免大功率设备的电磁干扰导致流量输出波动。

　　从建模细节来看，这款模型还原了实物的所有装配特征，包括接头处的卡套螺母、壳体上的紧固螺丝、顶部的接线端口结构、流道上的流向标识，各个零件的装配间隙符合实际加工装配的公差要求，没有出现干涉问题，既可以用于气路系统的布局装配仿真，检查管路安装时的操作空间是否足够，也可以用于设备的外观展示、运维培训的演示素材，帮助现场施工人员快速识别元件的安装方向与接线位置。
