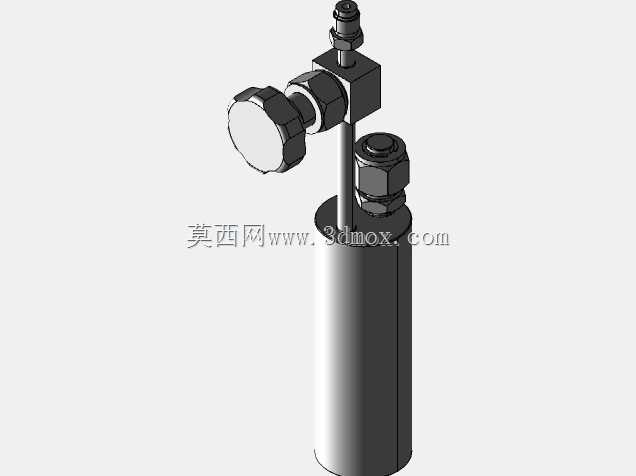

原子层沉积输送线高压前体气缸结构

　　在半导体薄膜沉积工艺的原子层沉积设备气路输送单元中，这类高压前体气缸是承载工艺前驱体介质的核心承压部件，主要负责在受控压力环境下存储气态或易挥发液态化学前驱体，配合管路阀组完成向反应腔室的精准剂量输送，直接影响薄膜沉积的均匀性与工艺稳定性。不同于普通工业气瓶，该部件的设计完全围绕半导体制程的高纯介质输送要求展开，整体采用立式柱形瓶体结构，瓶身主体为等径直筒承压段，顶部集成了多通路阀组安装接口，无需额外转接支架即可完成角式调节阀、快速接头、压力检测接口的集成装配，大幅减少气路连接的泄漏点，适配高纯工艺系统对泄漏率的严苛要求。从安装边界来看，瓶体底部设置了标准卡套式连接基座，可直接固定在气路面板的预留安装位上，

　　基座的密封面采用锥面硬密封结构，配合锁紧螺母可实现无垫片密封，避免密封材料析出杂质污染前驱体介质；顶部阀组的侧向调节手轮采用滚花防滑设计，操作时无需额外工具即可完成手动截止调节，手轮的伸出长度经过核算，在密集排布的气路面板中不会与相邻阀件产生操作干涉，预留的操作空间满足设备日常维护时的单人操作需求。设计过程中首先围绕承压安全展开，瓶身的壁厚根据前驱体的饱和蒸气压与常用输送压力核算，兼顾耐压强度与整体重量，避免过重的瓶体给气路面板带来额外负载；阀组的流道设计采用大转角平滑过渡，没有直角节流结构，可减少前驱体介质在流道内的残留，尤其是针对部分易冷凝、易分解的化学前驱体，平滑流道能避免介质滞留堆积导致的管路堵塞，降低设备维护频次。

　　顶部的两个外螺纹接口分别对应介质输出与压力检测通路，输出接口搭配卡套接头可直接连接1/4英寸高纯气路管，压力检测接口可适配微型压力传感器，实时监测瓶内压力变化，为工艺剂量控制提供数据支撑。在实际产线应用场景中，这类前体气缸通常成组排布在设备的气源柜内，每一组对应一种工艺前驱体，相邻瓶体的中心距经过匹配设计，既保证气路管路的弯曲半径符合安装要求，也能预留足够的空间用于管路伴热带的缠绕，针对部分常温下饱和蒸气压较低的前驱体，伴热带可将瓶体与管路维持在设定温度，保证前驱体以稳定的气相状态进入反应腔。瓶体与阀组的连接位置采用金属对金属密封，没有使用橡胶类密封件，可兼容大部分强腐蚀性、强反应性的化学前驱体，

　　避免密封件被介质腐蚀后出现泄漏或者杂质析出的问题。从结构细节来看，阀组的调节杆位置设置了多级密封填料，即使在频繁调节的工况下也能保证长期密封可靠性，调节手轮的阻尼感经过调校，既不会因为过松导致误碰改变开度，也不会因为过紧增加操作难度；瓶身的外表面做了钝化处理，表面粗糙度控制在合理范围，既减少表面吸附的杂质残留，也能避免在潮湿的车间环境中出现锈蚀污染洁净车间环境。在设备维护场景中，该结构的拆装逻辑也做了针对性优化，更换瓶体时仅需松开底部的锁紧螺母与顶部的气路接头即可整体拆下，不需要拆解周边的其他阀件，大幅缩短前驱体更换的停机时间，适配半导体产线对设备稼动率的要求。不同于通用工业气瓶的大容积设计，该类前体气缸的容积经过匹配，对应原子层沉积工艺单次用剂量小、前驱体保质期短的特点，避免瓶内介质长期存放出现变质，同时小容积的结构也能降低承压安全风险，即使出现泄漏也能将危险介质的泄漏量控制在安全范围内。阀组上预留的吹扫接口可在更换瓶体时接入高纯氮气，对连接位置的残留介质进行吹扫，避免有毒有害的前驱体介质泄漏到作业环境中，保障维护人员的操作安全。整体结构没有多余的装饰性设计，所有外形特征都围绕功能需求展开，瓶身的直筒结构既方便加工制造，也便于在气源柜内做固定绑扎，顶部阀组的布局充分考虑了操作与管路走向的合理性，各个接口的位置错开排布，方便扳手操作拧紧接头，不会出现工具无法伸入的操作死角。
