导轨式安装穿芯型流量检测装置结构

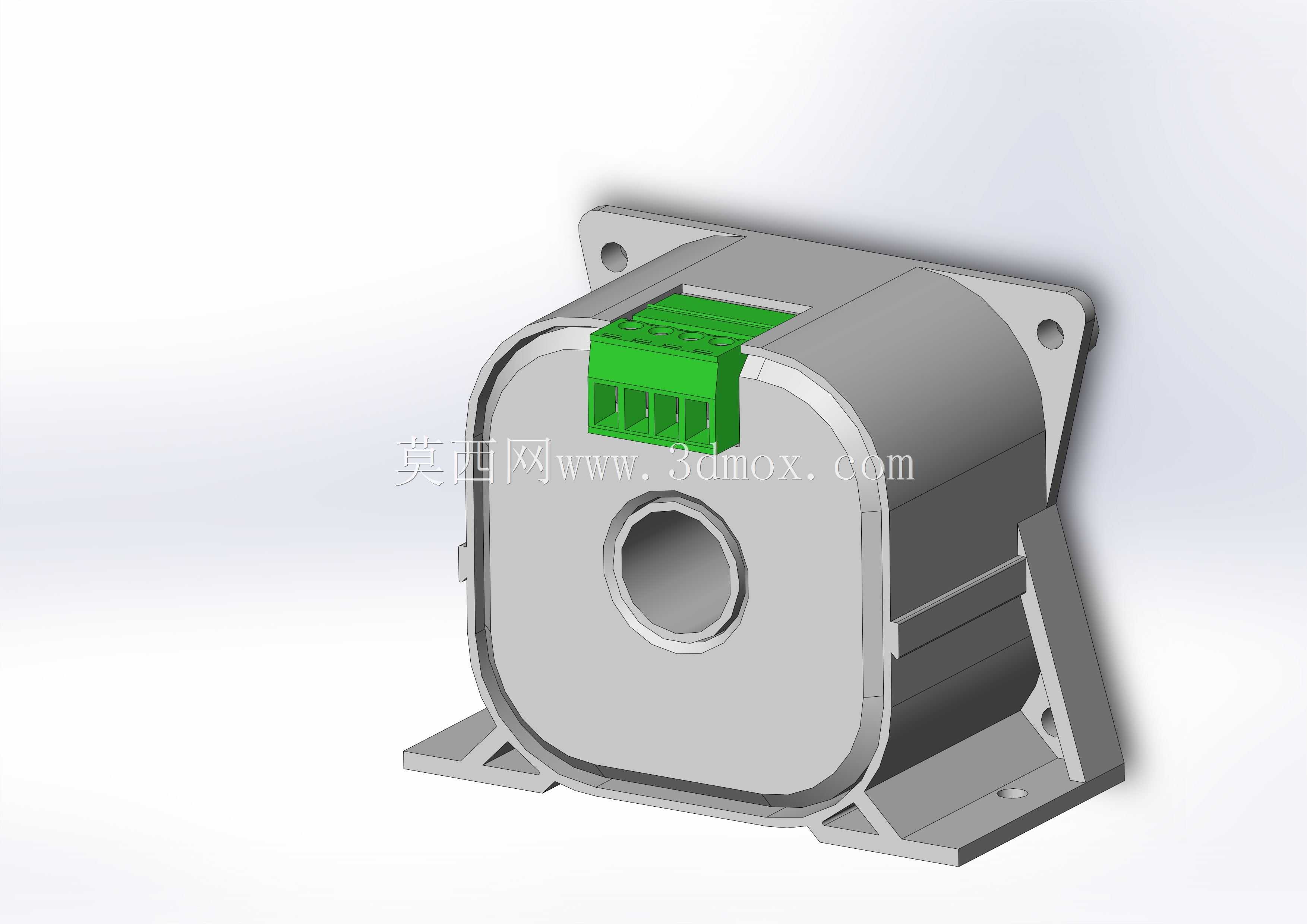

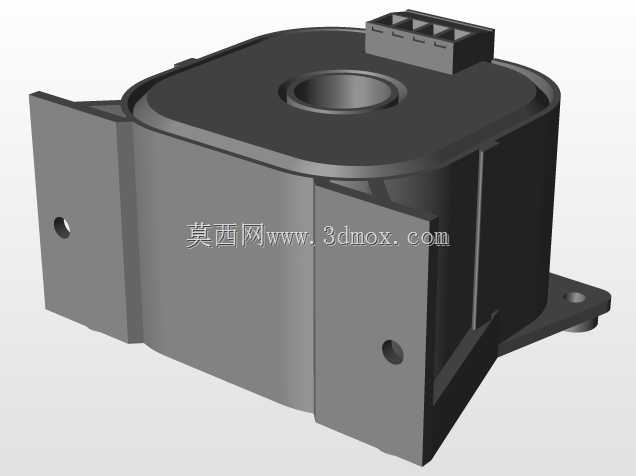

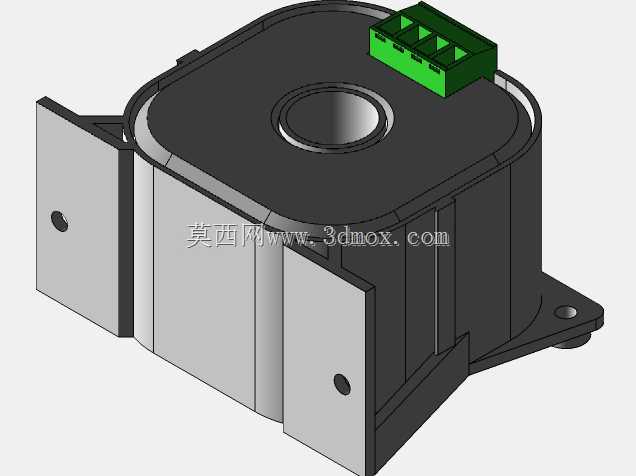

　　在工业流体管控系统的现场布设环节，这类穿芯式流量检测装置的应用场景覆盖了循环冷却回路、药剂加注管路、小型工艺介质输送支线等多种对安装空间有严格限制的工位，区别于大口径管段式流量检测设备，这类紧凑型结构不需要截断整段管路做法兰对接，仅需将被测管路从中心通孔穿入即可完成检测端的布设，大幅降低了现有产线改造的施工量，也减少了管路接驳点的泄漏风险。从结构设计逻辑来看，整体壳体采用了带加强筋的方圆形过渡造型，主体安装基座预留了两个带沉孔的固定耳位，同时底部延伸出标准DIN导轨适配的卡扣支脚，既可以通过螺栓直接固定在设备安装面板上，也能快速卡装在电气柜内的标准导轨上，适配两种主流的工业安装场景，安装边界的设计充分考虑了柜内布线的空间余量，

　　顶部的接线端子采用凸起式绿色端子台设计，端子台与壳体主体做了定位卡槽配合，接线时不需要额外扶持端子块，压线螺丝的操作空间预留充足，即使在柜内狭窄空间内完成接线作业也不会与周边元器件产生干涉。中心检测通孔的同轴度公差在建模时做了严格的约束，穿管后检测面与管路轴线的垂直度偏差控制在合理范围内，避免因安装偏斜导致的检测精度漂移，壳体侧壁的分型线位置做了隐藏式设计，合模后不会出现凸起的飞边结构，外壳的防护等级可以满足常规工业车间的防尘防溅要求，不需要额外加装防护外罩。从实际使用的功能特性来看，这类检测装置主要用于实时采集管路内的介质流量数据，将流量信号转化为标准电信号传输给上位控制系统，为流量闭环调节、漏液监测、耗材损耗预判提供数据支撑，

　　壳体的壁厚设计兼顾了结构强度与轻量化需求，安装支脚的位置做了三角加强筋连接，即使在设备长期运行产生振动的工况下，也不会出现支脚断裂、固定位松动的问题。建模过程中对各个装配间隙做了实际生产适配的调整，端子台与壳体的装配间隙控制在0.1mm以内，既方便生产时的快速组装，也不会出现装配后晃动松脱的问题，底部导轨卡扣的弹性行程做了反复校核，卡装到导轨上后可以实现自锁，需要拆卸时仅需用一字螺丝刀撬动卡扣解锁位即可快速拆下，不需要完全拧松周边的固定件。中心通孔的孔径适配常规的小口径塑料或金属输送管，通孔边缘做了圆角过渡处理，穿管时不会划伤管路外壁，也避免了尖锐棱边割伤现场安装人员的手部，整体外形的棱角位置都做了小倒角处理，

　　既减少了注塑生产时的应力集中问题，也提升了现场操作的安全性。在设备选型适配时，需要注意安装位置的前后直管段预留长度，这类检测装置对上游直管段的长度要求远低于传统涡轮类流量检测设备，仅需预留3-5倍管径的直管段即可保证检测精度，对于空间紧凑的小型设备集成场景十分友好，整体结构没有外露的活动部件，日常维护不需要做拆解清洁，长期运行的稳定性优于带活动检测元件的同类设备。
