AD16-16E型16mm孔径230VLED指示灯结构设计

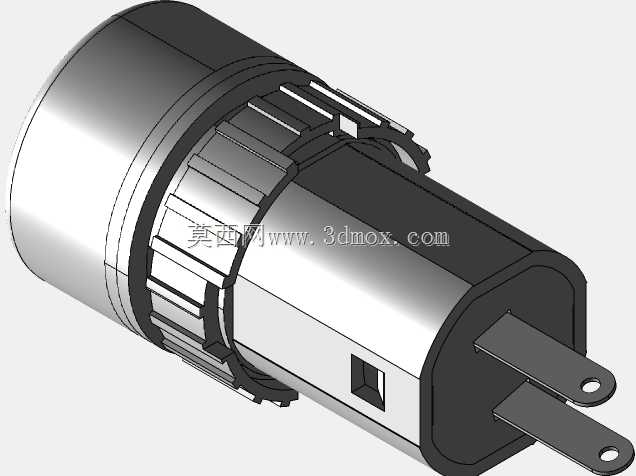

　　在工业控制柜体、设备操作面板的信号反馈体系里，这类16mm安装孔径的LED指示灯是最常见的人机交互元件之一，从机床操作站的电源状态指示、自动化产线工位的运行/故障信号反馈，到低压配电柜的回路通断提示，几乎所有需要给操作人员传递设备状态的点位，都会用到这类小型信号指示元件。这款AD16-16E型指示灯适配230V交流供电场景，采用LED作为发光源，相比传统的氖泡指示灯，发光寿命更长、功耗更低，且点亮时无明显发热，长时间持续工作也不会造成面板局部温度过高，适配工业现场长时间连续运行的工况需求。从结构设计来看，这款指示灯采用典型的卡装式安装结构，头部带防滑滚花的锁紧环是安装时的核心操作部位，安装时仅需在面板上开出直径16mm的标准安装孔，将指示灯主体从面板正面穿入，再从背面旋紧锁紧环，依靠锁紧环与头部法兰的夹紧力即可将指示灯牢牢固定在面板上，不需要额外的固定螺丝，单人即可完成安装操作，大幅提升现场装配效率。尾部的插片式接线端子采用标准扁插结构，适配行业通用的6.3mm插簧，接线时不需要焊接，直接将压接好的插簧端子插在接线片上即可完成接线，既可以保证接线的接触可靠性，也能降低现场接线的工时消耗，同时插片的排布做了防呆设计，避免接线时出现极性接反的问题——虽然交流供电本身无极性要求，但防呆结构可以避免装配时的误操作，提升装配一致性。头部的发光面采用匀光设计，内置的散光结构可以将LED点光源转化为均匀的面发光效果，即使在车间强光环境下，

　　操作人员也能从不同角度清晰识别指示灯的亮灭状态，不会因为观察角度偏斜出现看不清信号的问题。整体外形的轴向尺寸做了紧凑化设计，插入面板后的纵深长度控制得较短，即使是内部布线空间局促的小型操作盒、薄型柜体，也能顺利安装，不会出现尾部顶到柜内其他元件的问题。头部法兰的直径略大于安装孔，安装后可以完全覆盖安装孔的边缘毛刺，对面板开孔的公差容忍度较高，即使现场开孔时出现轻微的尺寸偏差或者边缘不规整的情况，也能保证安装后外观整洁，不会露出开孔瑕疵。从实际选型适配的角度，这款230V规格的指示灯可以直接接入常规工业控制回路的交流电源，不需要额外加装分压电阻或者转换模块，减少回路中的额外元件数量，降低故障点。外壳部分采用阻燃工程塑料材质，

　　满足低压电器的阻燃要求，即使内部元件出现异常发热，也不会出现明火引燃周边元件的风险，适配工业现场的安全规范要求。灯体的密封结构做了针对性设计，头部与面板接触的位置带有密封垫圈，安装后可以达到面板正面的防尘防溅要求，适配有少量粉尘、偶尔有液体溅落的车间现场环境，不会因为粉尘进入或者溅水造成指示灯内部短路失效。在三维建模层面，这款模型完整还原了指示灯的所有结构细节：头部滚花的齿形尺寸、锁紧环的卡槽结构、尾部插片的厚度与间距、灯体上的定位缺口都做了1:1的还原，结构设计人员在做面板排布、柜体三维装配时，可以直接调用这个模型进行干涉检查，验证安装孔位是否匹配、灯体尾部与柜内线槽、其他元件的安全距离是否足够，避免实际装配时出现空间干涉的问题。

　　相比很多简化的指示灯模型，这个模型还原了安装锁紧环的完整结构，在做虚拟装配时可以模拟实际的安装过程，验证锁紧环的操作空间是否足够——很多新手做面板设计时容易忽略锁紧环的拧动空间，把指示灯布置在过于靠近柜体边框或者其他元件的位置，导致现场安装时没法伸手拧紧锁紧环，造成安装松动，这个精准的模型可以在设计阶段就规避这类问题。另外，模型上的插片位置精准，布线设计人员可以根据插片的位置提前预估线束的弯曲半径，规划柜内走线的路径，让整体布线更加规整。这类小型信号元件虽然单个体量不大，但在整套设备里的使用量往往不小，一个中型设备的操作面板上可能会布置十余个甚至数十个不同颜色的指示灯，每个指示灯的安装尺寸、纵深长度都精准建模，才能保证整体面板装配的可靠性，不会出现批量性的安装干涉问题。
