在工业电气柜布线、成套设备电控系统集成、分布式IO模块接线、小型工控装置内部走线场景里,这类插拔式终端连接器是解决批量接线效率、后期运维拆换便利性的核心基础连接件,区别于传统螺钉直压式接线端子,插拔结构的设计能让整套接线工序分成预装与终装两个环节,柜体厂做线束加工时可以先在线束工位把导线压接在插头端,完成导通测试后再整体插接到设备端的插座基座上,大幅减少柜内蹲姿接线的作业时长,也能避免现场接线时螺丝掉落、线芯压接不实带来的虚接隐患。

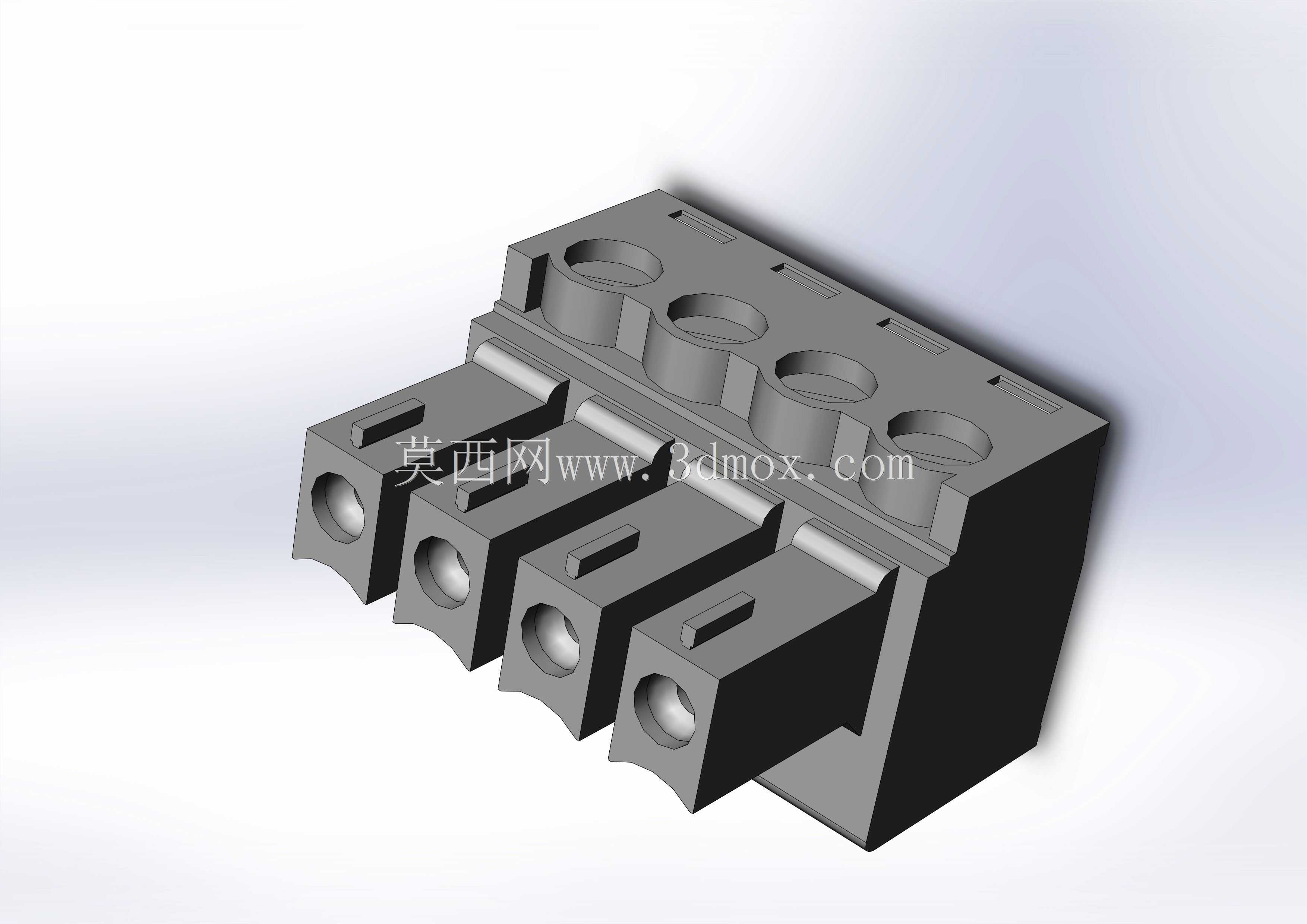

这款四针位的连接器采用3.81mm标准间距设计,这个间距规格是低压控制信号回路里的通用选型尺寸,适配24V直流控制信号、0.5-1.5平方毫米的多股铜芯导线,额定载流量可以覆盖常规传感器信号传输、小型继电器线圈供电、PLC输入输出点位接线的电流需求,不会因为间距过小导致相邻回路的爬电距离不足,在污染等级2的工业环境下,电气间隙与爬电距离完全满足低压电控设备的安全规范要求。从结构设计上看,插头端的每个接线位都设置了独立的螺钉压线腔,腔体内壁做了防导线滑出的锯齿卡位,压接时多股线芯插入腔体后拧紧螺钉,压线块会把线芯均匀压在腔体底面上,不会出现单股线芯被压断、压偏的问题;每个插针位的外侧都做了带圆弧导向的插接口,和对应插座端插接时能自动导正位置,不会因为插针偏斜导致插针弯折、接触不良。
插头与插座的锁紧结构采用了侧面卡扣式设计,插接到位后卡扣会自动卡入插座基座的卡槽内,设备运输过程中的振动、长期使用中的温度循环形变都不会让接插件松脱,需要拆换时只需要按压卡扣的解锁位就能顺利拔出插头,不需要借助螺丝刀等工具撬拔,避免撬拔过程中损坏基座周边的PCB板或者相邻元件。外形结构上,连接器整体采用阻燃PA66材质做绝缘壳体,表面做了哑光磨砂处理,壳体的每个接线位上方都预留了螺钉操作的沉孔,用普通十字螺丝刀就能垂直操作拧紧压线螺钉,不会因为操作空间倾斜导致螺钉滑牙;四个接线位的进线口都做了喇叭口导向结构,导线插入时不会被壳体边缘刮伤线皮,避免线芯外露带来的短路风险。
安装边界方面,这款插头端配套的15EDGVC系列插座是采用PCB直焊式设计,焊针长度适配1.6mm厚度的常规PCB板,波峰焊或者手工焊接都能保证焊锡浸润良好,插座在PCB上的安装占位宽度为15.24mm,长度方向从首针到尾针的总尺寸为11.43mm,焊接后插座本体高出PCB板面的高度为8.2mm,在做PCB布局时不需要预留过大的周边空间,相邻插座之间预留2mm的操作间隙就能满足插拔操作需求。插头端在完成接线后的整体高度为14.5mm,宽度与插座匹配,插接线束后导线从插头的水平方向引出,不会占用PCB板上方的垂直空间,适合在薄型电控盒、嵌入式控制模块这类内部空间紧凑的场景里使用。

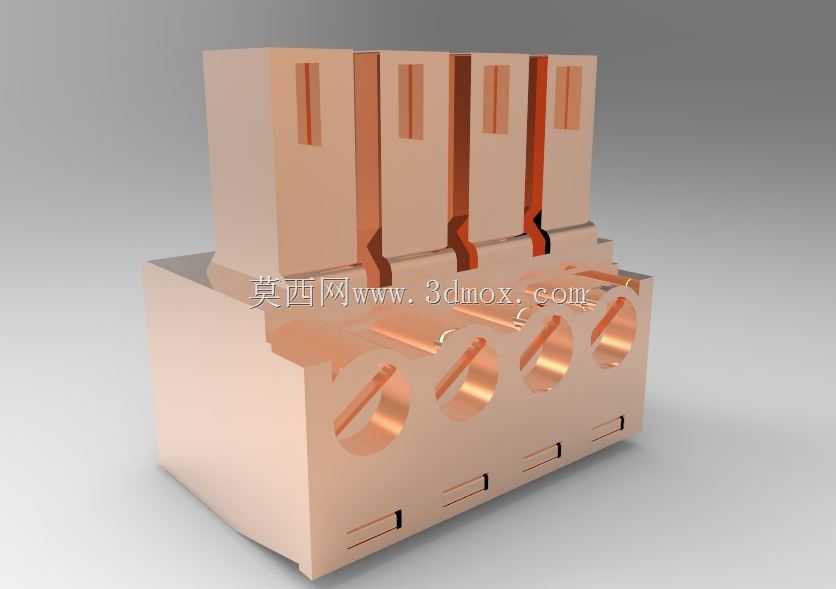

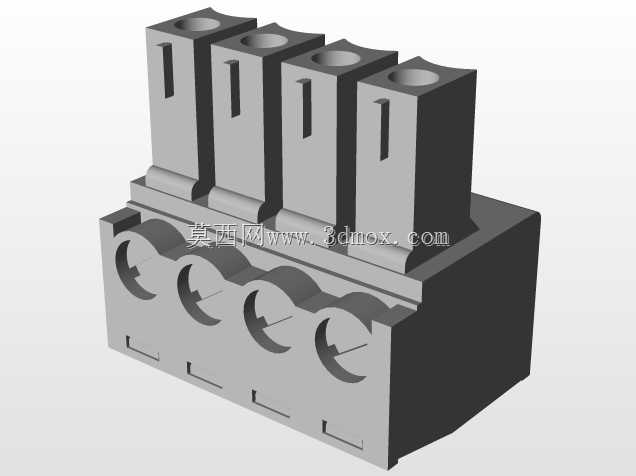

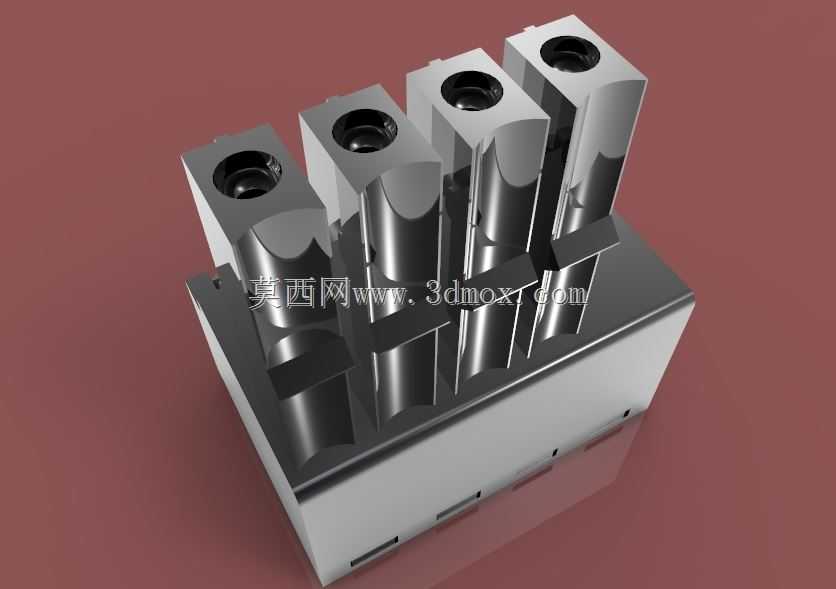

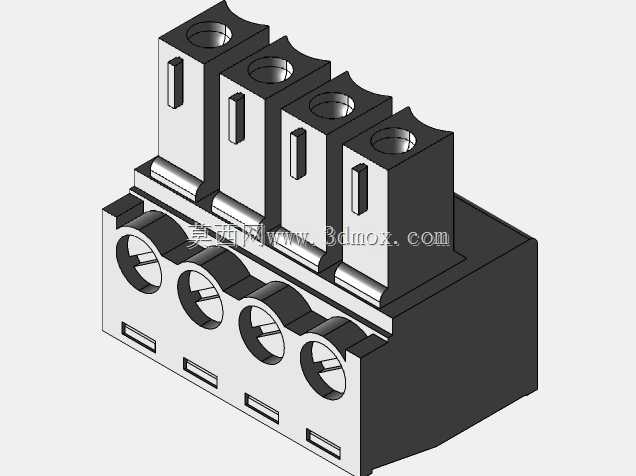

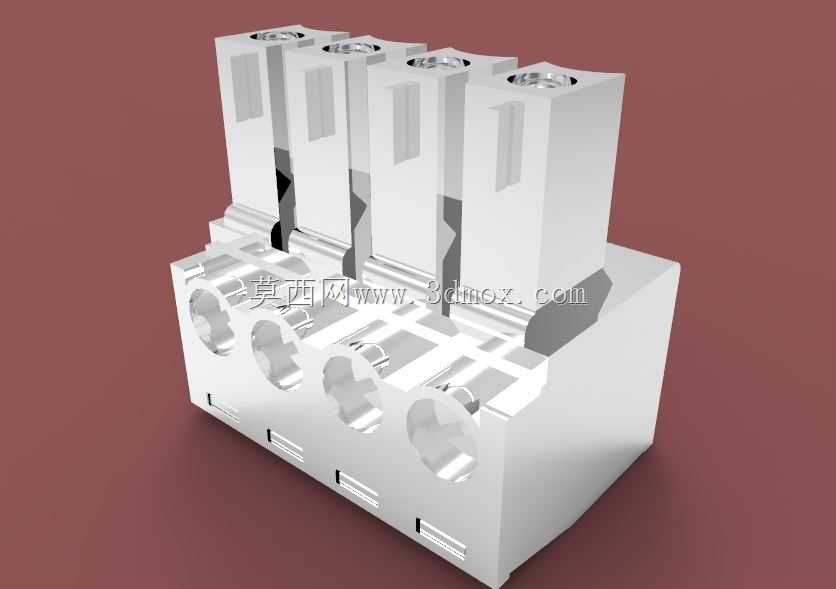

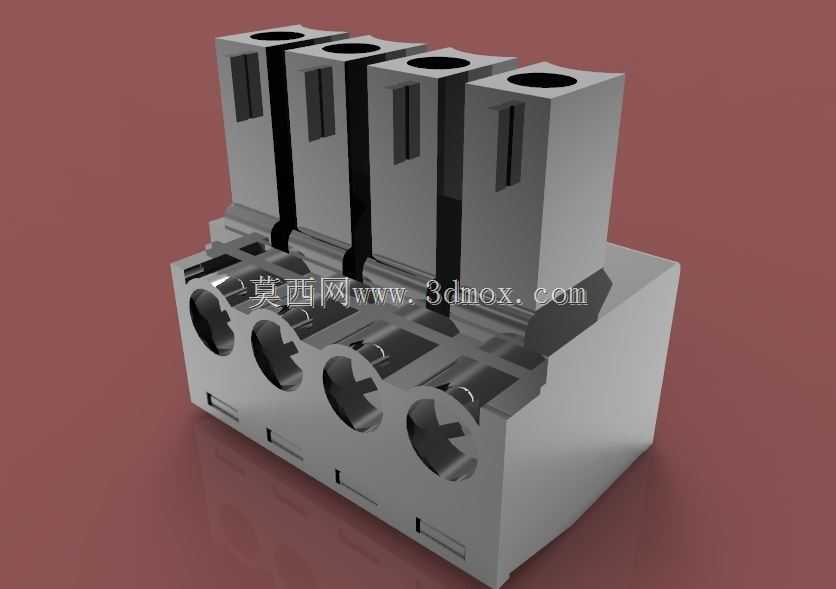

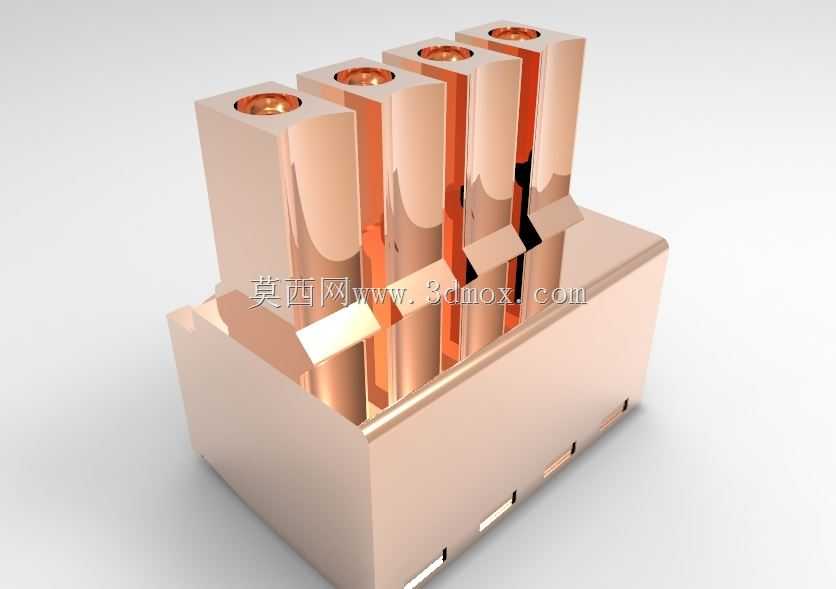

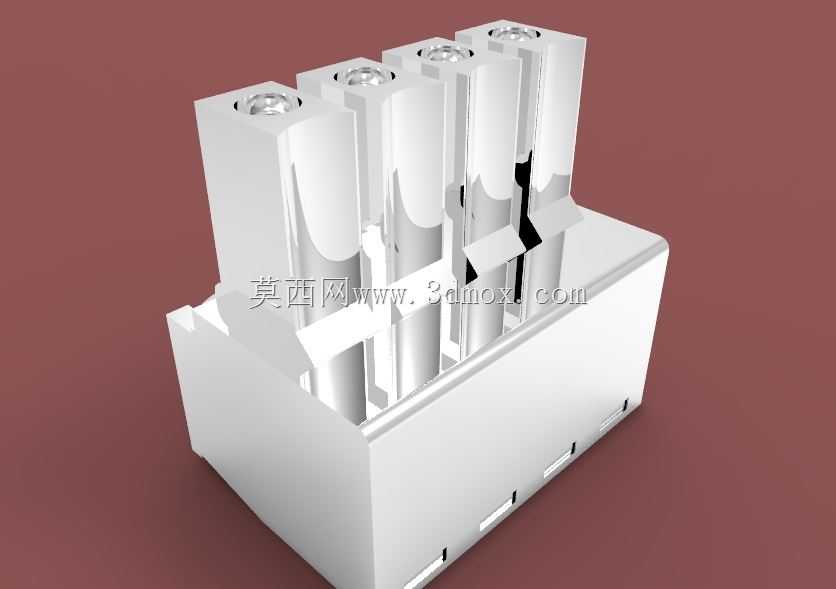

从实际使用的可靠性角度看,这款连接器的插针接触件采用铜合金镀锡处理,接触电阻低且抗工业环境中的氧化腐蚀,长期使用不会出现接触点氧化导致的信号衰减、接触不良问题;每个插针的插拔寿命可以满足至少50次的反复插拔需求,完全覆盖设备生产调试、后期运维拆换的使用频次,不会因为几次插拔就出现接触件松动、接触压力不足的问题。在做三维建模时,这款模型完整还原了壳体的卡扣细节、压线腔的内部结构、插针的位置尺寸、螺钉沉孔的操作空间,结构工程师在做电控柜布局、PCB封装设计、线束走向模拟时,可以直接调用这个模型做干涉检查,验证接插件与周边结构件、线束的空间匹配度,避免实际生产组装时出现空间不足、插拔操作干涉的问题。比如在做小型PLC扩展模块的结构设计时,把这个连接器模型导入装配体后,可以模拟接线完成后插头与模块外壳的间隙,确认外壳上的接线开孔位置是否准确,导线引出后会不会和外壳的加强筋、固定柱产生干涉,提前在设计阶段修正结构尺寸,减少打样后的改模次数。
