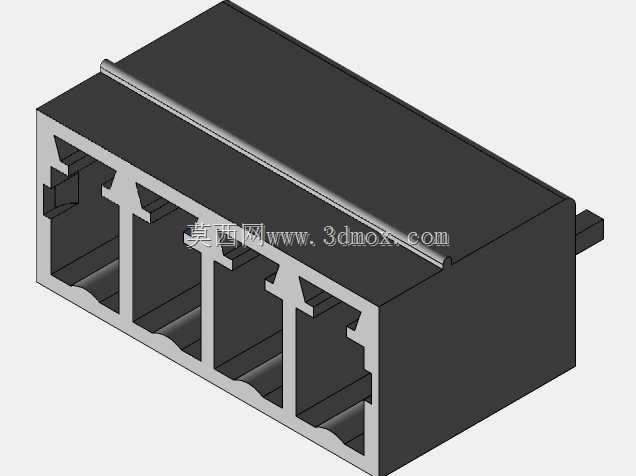

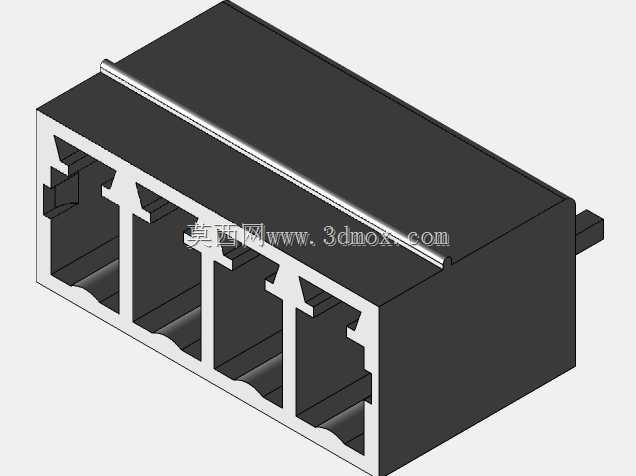

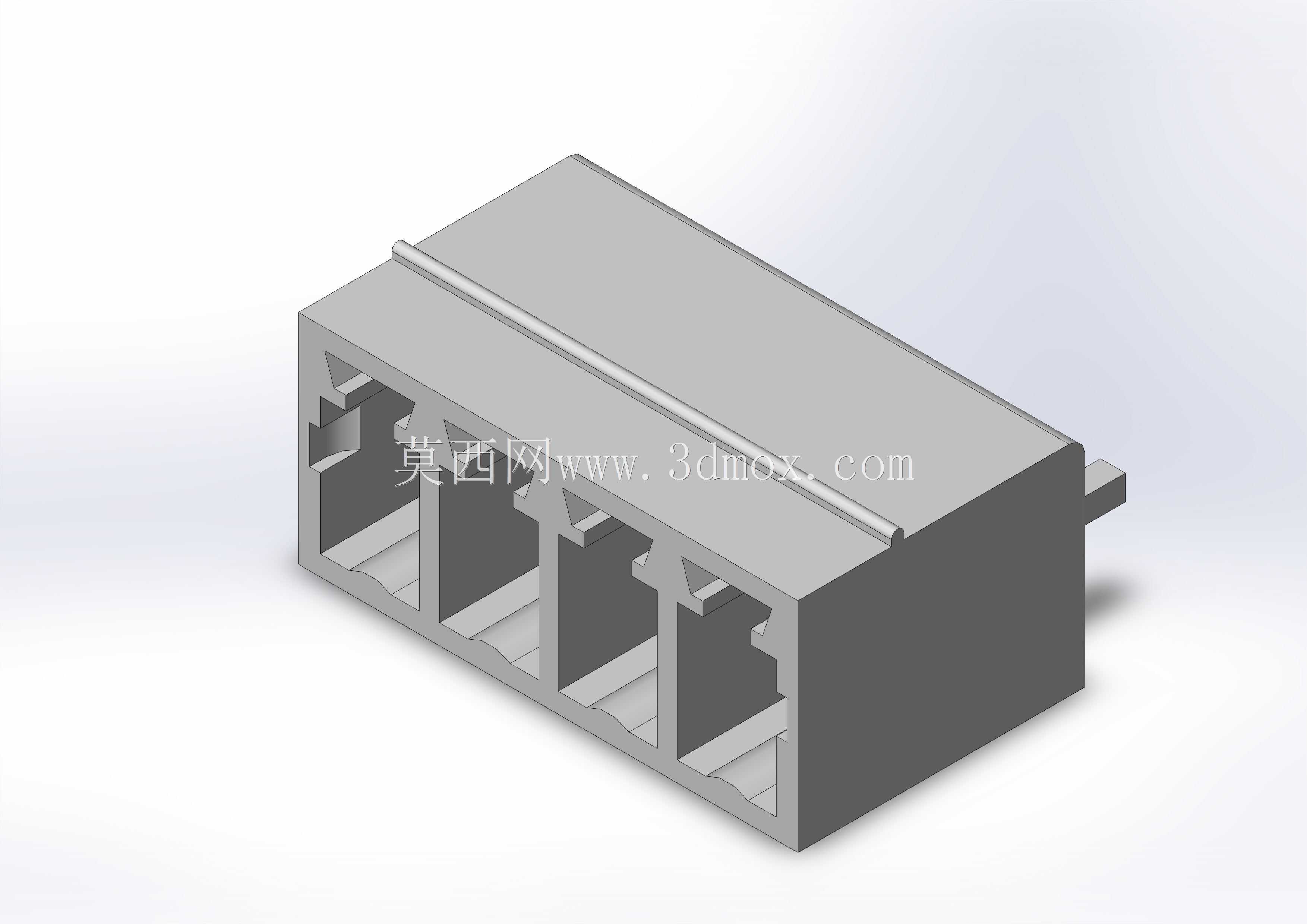

Degson四针插拔式接线端子连接器结构

　　在工业电气柜布线、小型设备控制回路接线、PCB板载信号转接这类场景里，插拔式接线端子的选型直接影响后期运维效率与接线可靠性，这款四针结构的插拔式母端连接器，就是专门配套同系列公端端子使用的对接部件，日常多用于控制柜内分线模块、传感器信号汇总、小功率电源回路的快速插拔连接，不用在维护时反复拧动接线螺丝，能大幅缩短设备检修的拆线、复装时间，也能避免多次拆线后螺丝滑牙、导线压接松动的常见问题。从结构设计来看，这款母端采用直插式对接导向结构，每个接线腔都做了独立的防窜位隔栏，相邻针位之间的隔栏厚度均匀，既可以避免多股导线接线后铜丝外露造成的针间短路，也能在插拔过程中引导公端插针精准对位，不会出现插针偏斜顶坏内部接触件的问题。

　　外壳采用的是耐温绝缘工程塑料材质，表面做了哑光防滑处理，插拔时手指捏持的位置有细微的防滑纹理，戴薄劳保手套操作也能顺利施力，不会出现打滑脱手的情况。安装边界上，这款端子属于板载安装类型，底部带有定位卡扣与焊接引脚，适配标准PCB板的孔位布局，安装时先将定位卡扣卡入PCB对应的定位孔中，再将焊接引脚穿过焊盘完成波峰焊或者手工焊接，焊接后端子与PCB板的贴合间隙控制在0.1mm以内，不会出现焊接后端子歪斜的问题。整体外形为长方体结构，四个接线腔沿长度方向等距排列，针间距为3.81mm，属于行业通用的标准间距规格，能和同间距的其他品牌公端端子实现兼容互换，不用在设备改型时重新调整PCB的孔位设计。每个接线腔内部都带有弹片式接触结构，

　　公端插针插入后，弹片会从两个方向抱紧插针，接触电阻稳定，在小电流信号传输场景下不会出现信号衰减、接触不良的问题，适配的导线截面积范围覆盖0.2到1.5平方毫米的多股铜芯导线，能满足大部分控制回路、信号回路的接线需求。在实际设备装配场景中，这类端子经常用在小型PLC扩展模块、步进电机驱动器的信号接线端、工业传感器的分线转接板上，相比螺丝固定式端子，它的接线效率能提升60%以上，尤其是在批量生产的设备装配线上，工人只需要提前将导线压接在公端插针上，后期总装时直接将公端插入对应的母端即可，不用逐个拧螺丝压线，也能避免人工拧螺丝时力矩不一致导致的压接过松或者压断铜丝的问题。设计时还考虑了防呆需求，端子的一侧带有凸起的防呆筋，

　　对应的公端上有匹配的凹槽，反向插入时会被防呆筋挡住，不会出现插反导致的电源极性接反、信号针位错位的问题，能有效降低装配时的出错概率。端子的插拔寿命经过结构优化，正常插拔力控制在合适区间，既不会因为插拔力过松导致使用过程中受震动脱落，也不会因为插拔力过大导致运维时难以拔出，反复插拔500次后接触件的抱紧力仍然能满足可靠接触的要求，适配工业场景下设备全生命周期的运维需求。在布线空间紧凑的小型电气盒内，这款端子的外形尺寸做了优化，宽度方向没有多余的突出结构，多个端子并排安装在PCB上时，相邻端子之间不会出现干涉，手指插拔操作的预留空间只需要10mm左右即可，能有效压缩电气盒的整体体积，适配小型化设备的设计趋势。外壳材质的阻燃等级满足工业电气设备的安全要求，遇到线路过载升温的情况时不会出现熔融滴落的问题，能提升电气回路的安全冗余。
