工业控制用可编程继电器PR114结构设计

　　在离散制造的产线控制、小型单机设备的逻辑管控、楼宇配套机电设备的时序控制场景里，这类紧凑型可编程继电器是替代传统中间继电器组、实现小规模逻辑控制的高性价比方案，不需要搭载大型PLC的冗余资源，就能完成从简单启停联锁到多步时序逻辑的控制任务，适配的场景覆盖了小型输送线的启停联锁、小型暖通设备的工况切换、专用单机设备的动作逻辑管控，甚至是实验室小型试验装置的流程控制，在控制点位规模在十几点级别的场景里，相比堆砌多个中间继电器加时间继电器的方案，能大幅压缩柜内安装空间，减少接线点位的故障隐患。

　　从实际使用的功能特性来看，这款可编程继电器集成了逻辑运算、时序控制、输入信号采集与输出驱动的核心能力，输入端可以适配无源干接点、NPN型传感器的信号输入，输出端采用继电器型触点输出，可以直接驱动小功率的接触器线圈、电磁阀类负载，不需要额外加装中间继电器做信号中转，本体自带的状态指示灯可以直观对应每一路输入输出的通断状态，现场排查故障的时候不需要额外搭万用表测点位，直接看灯的状态就能快速判断信号链路是否正常。设备的供电回路做了宽电压适配设计，能覆盖常规工业现场的AC220V以及DC24V两类主流供电规格，避免现场供电规格不匹配需要额外加装电源模块的麻烦。

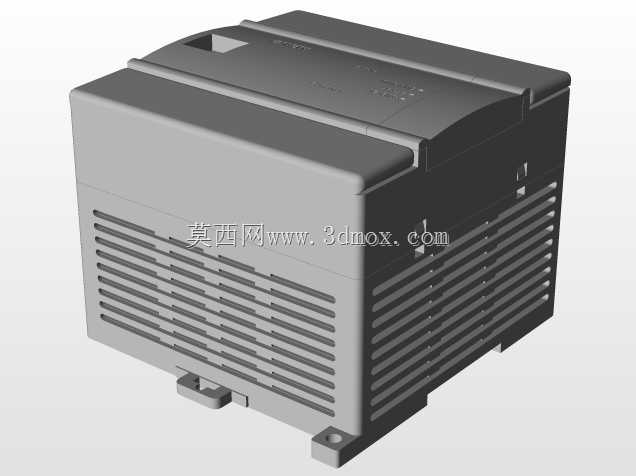

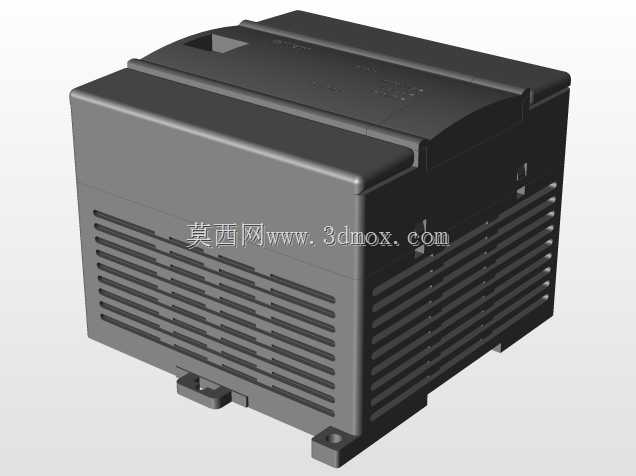

　　在设计思路上，这款产品走的是紧凑化导轨安装的路线，整体外壳采用阻燃ABS工程塑料注塑成型，外壳的散热格栅沿着本体两侧纵向排布，在设备持续运行的时候，内部电路板上的功率元件产生的热量可以通过格栅形成的自然对流通道散出，不需要加装散热风扇，也就避免了风扇积灰、轴承磨损带来的维护需求，适合在粉尘浓度不高的常规工业柜内长期运行。本体的接线端子采用升降式压接结构，压线的时候可以适配0.5到2.5平方毫米的多股铜芯线，压接力度足够，不会因为设备运行时的轻微震动出现线头松脱的问题，端子旁的标识采用激光蚀刻工艺，不会因为长期使用出现标识磨损看不清点位编号的问题。本体正面预留了编程接口的防护盖板，平时盖板闭合可以避免灰尘、金属碎屑掉入接口造成短路，需要下载程序或者调试的时候翻开盖板就能插接编程线缆，操作便捷。

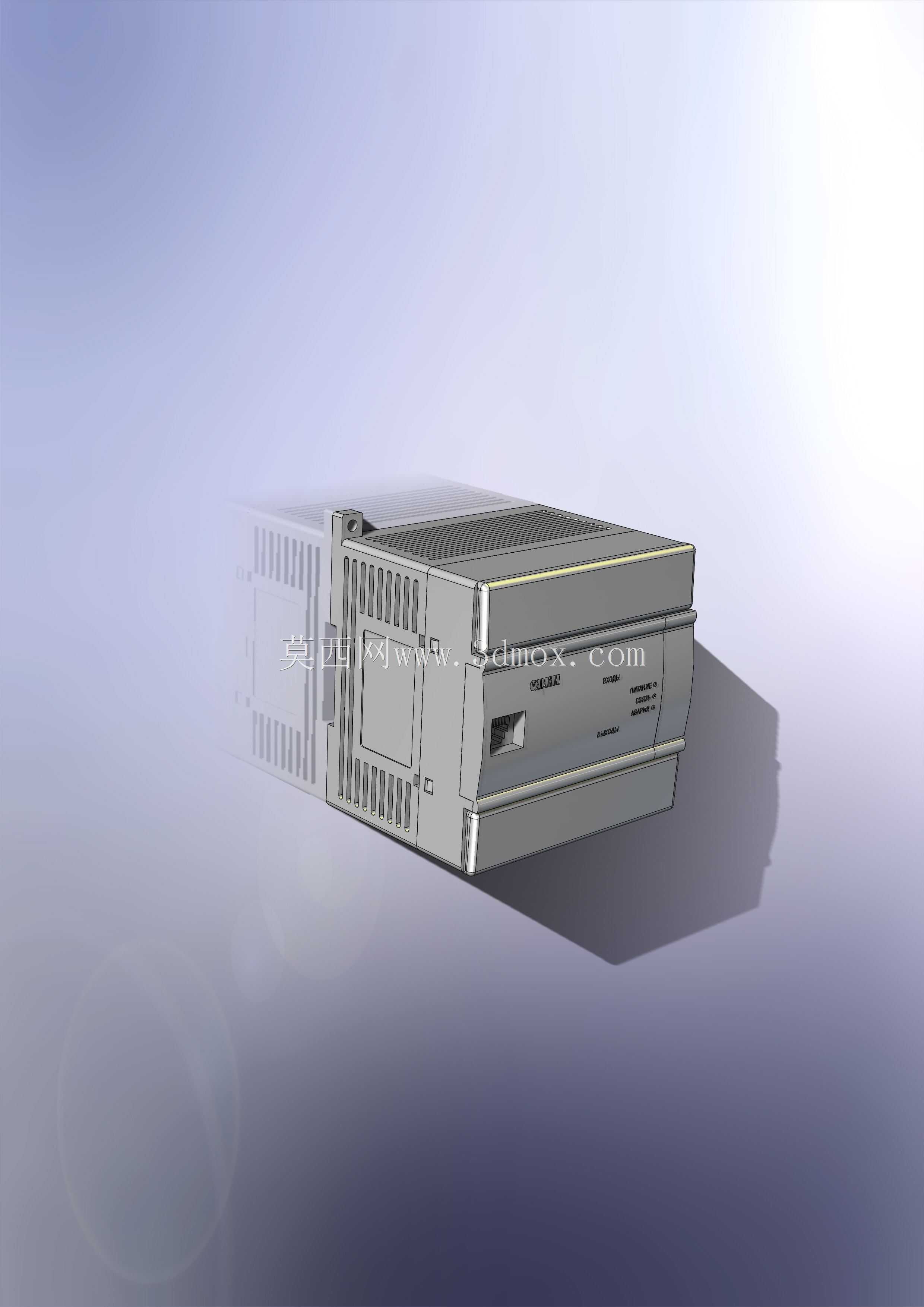

　　从安装边界与外形尺寸来看，这款继电器采用标准35mmDIN导轨安装结构，本体的卡扣设计在背部下方，安装的时候只需要把卡扣卡在导轨上按压到位就能完成固定，拆卸的时候用一字螺丝刀撬动卡扣的解锁拨片就能快速取下，不需要额外拧固定螺丝，在柜内布局的时候，本体的宽度控制在7个标准模数的尺寸，高度与常规微型断路器保持一致，深度方向不会超出常规低压控制柜的安装板到柜门的安全距离，安装时上下预留10mm的散热间隙、左右预留5mm的接线操作空间就能满足长期运行的散热与接线操作需求，不需要额外预留过大的安装空间。在做柜内三维布局的时候，这个模型的安装基准面与导轨的贴合面做了精准的定位约束，导入装配环境后只需要匹配导轨的安装基准就能快速完成布局，模型上的接线端子位置、指示灯位置、编程接口位置都和实物完全对应，做布线设计的时候可以精准预判线缆的弯曲半径与走线路径，避免出现装配时线缆和其他元件干涉的问题。

　　在实际选型应用的时候，这类可编程继电器适合控制IO点数在10到20点区间的小规模控制场景，不需要复杂的运动控制、模拟量处理能力的场合都能适配，相比小型PLC，它的编程逻辑更简单，现场调试人员不需要掌握复杂的PLC编程指令，用梯形图或者简单的逻辑块就能完成控制程序编写，对于设备运维人员来说上手门槛更低，后期现场修改逻辑的时候也更便捷。设备本身的抗干扰设计做了针对性优化，电源输入端加了浪涌抑制回路，能抵御工业现场接触器分断、电机启停带来的电网尖峰干扰，不会因为现场的电磁干扰出现程序跑飞、输出误动作的问题，适合在工业现场的复杂电磁环境下长期稳定运行。
