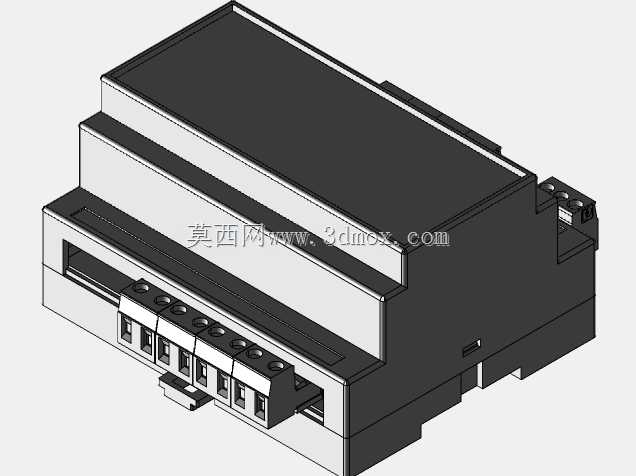

35mmDIN导轨安装式电气控制箱体结构

　　在工业现场的低压配电、设备电控回路搭建场景中，这类适配35mm标准DIN导轨的电气控制箱体，是整柜布线、分布式IO部署、小型设备控制回路集成的核心载体。不同于落地式大型配电柜的厚重结构，这类导轨安装式控制箱的核心设计逻辑，是最大化利用柜内导轨的安装空间，让零散的电气元件能够被规整收纳，同时实现接线端的防护与回路的物理隔离。从实际工程应用来看，这类控制箱常被用在生产线旁的分布式控制节点、小型单机设备的电控集成、老设备电控改造的加装回路场景中——不少工厂的老旧设备原本电控元件直接裸露在设备机架上，积灰、误碰、接线脱落的故障占比超过三成，加装这类适配标准导轨的控制箱后，能够直接卡在原有柜内已有的35mmDIN导轨上，不需要额外打孔固定，改造施工的效率能提升60%以上。设计这类箱体结构时，首先要卡准35mmDIN导轨的安装边界：标准DIN导轨的卡装卡槽尺寸要严格匹配导轨的截面公差，卡槽的卡扣弹性要经过校核，既要保证安装时能轻松推入卡紧，又要避免设备运行振动导致箱体从导轨上滑脱，通常卡扣的卡入深度会预留1.2-1.5mm的余量，抵消长期使用后的塑料件蠕变带来的卡紧力下降问题。箱体的内部空间划分也完全围绕导轨安装的电气元件尺寸展开：宽度方向会按照常用微型断路器、接线端子、小型继电器的单模宽度做整数倍预留，深度方向要预留出接线的弯曲半径空间，尤其是多股硬线接入端子时，导线端部的弯曲弧度需要至少15mm的纵深，避免箱盖扣合时挤压导线导致绝缘层破损。

　　箱体的进出线位置通常会预留敲落孔结构，适配不同直径的格兰头安装，现场施工时可以根据实际走线的线缆直径敲掉对应尺寸的敲落孔，不需要现场扩孔，减少施工的粉尘与加工误差。从功能特性上看，这类导轨安装控制箱的防护等级通常能达到IP40以上，能够阻挡直径1mm以上的固体异物进入，完全满足封闭电控柜内部的使用环境要求，箱体的材质通常选用阻燃ABS或者冷轧钢板喷塑，前者重量轻、绝缘性能好，适合低压信号回路的集成，后者电磁屏蔽性能优，适合带接触器、继电器等易产生电磁干扰元件的动力回路使用。在实际选型搭配时，工程师会根据箱内要容纳的元件模数总和选择对应长度的箱体，比如要装2个1P微型断路器、4位接线端子、1个小型继电器，总模数加起来是8模，

　　就会选择对应8模宽度的箱体，避免空间浪费或者元件装不下的问题。箱体的箱盖和底座的连接通常采用卡扣式结构，不需要工具就能快速打开，方便后期运维时排查接线、更换元件，同时卡扣的锁紧力足够，不会因为柜内气流或者振动导致箱盖意外脱落。不少刚入行的结构工程师在设计这类导轨安装箱体时，容易忽略导轨安装后的上下余量——标准35mmDIN导轨安装在柜内横梁上时，导轨背面和安装板之间会有2mm左右的间隙，箱体的卡槽位置如果没有预留这个间隙，就会出现箱体卡不进去、或者卡入后歪斜的问题，实际建模时需要把导轨的安装公差、柜体安装板的平面度公差都算进去，卡槽的上下位置预留0.8mm的浮动余量，保证现场安装时的适配性。另外，箱体内部还会预留小型的线槽安装位，

　　对于接线数量多的场景，可以在箱体内加装微型线槽，把进线和出线分开布设，避免强弱电线路交叉干扰，也让内部布线更规整，后期排查故障时能快速找到对应线路。这类控制箱和传统的螺丝固定安装的箱体相比，最大的优势就是部署灵活，在柜内导轨上可以随意调整位置，后期扩容或者调整回路时，只需要松开卡扣就能移动箱体位置，不需要重新打孔攻丝，对于经常需要调整工艺的生产线来说，这种灵活的安装特性能大幅减少产线改造的停机时间。在三维建模过程中，需要重点校核的几个尺寸边界包括：卡槽和35mm导轨的配合公差、箱盖扣合后的内部净深、敲落孔的位置和常用格兰头的尺寸匹配度、箱体相邻安装时的侧面间隙——如果多个同类型导轨安装箱体并排装在同一根导轨上，箱体侧面的加强筋不能互相干涉，否则会出现两个箱体卡紧后无法单独拆下的问题，通常侧面会预留0.5mm的间隙，保证每个箱体都能独立拆装。
