立式壁挂电气控制外壳箱体结构设计

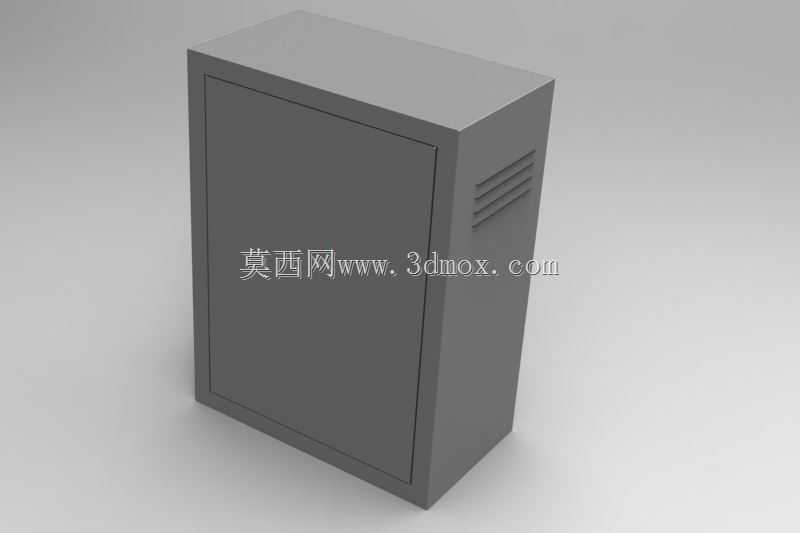

　　在工业配电、小型设备电控集成、楼宇局部供电控制这类场景里，壁挂式电气外壳的选型和结构设计，往往是很多工程师容易忽略细节的环节——不少人觉得只要是个能装元器件的铁盒子就行，实际落地时才会发现散热、安装空间、开门干涉、壁挂承重这些问题全冒出来。这款立式壁挂结构的电气外壳，在设计之初就瞄准了小空间壁挂安装的使用需求，整体采用方正直边的造型，没有多余的外凸结构，能最大程度贴紧安装墙面，减少在车间通道、设备侧方、楼道配电点这类狭窄区域的空间占用。

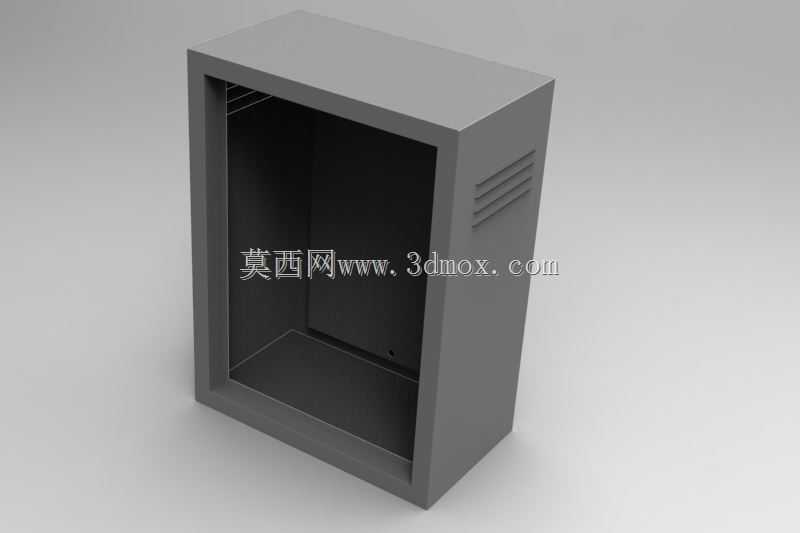

　　从实际使用的角度看，这类外壳的核心作用是给内部的断路器、接线端子排、小型继电器、信号采集模块这类低压电控元器件提供封闭的安装空间，一方面隔绝车间里的粉尘、切削液飞溅、意外触碰带来的安全隐患，另一方面通过规整的内部安装空间，让布线、元器件排布更有条理，后期运维排查故障时不用在杂乱的走线里翻找。设计时特意将开门结构设置在正面整幅面板，开门后内部安装板完全外露，不管是前期元器件固定、线槽布置，还是后期更换端子、调整线路，都不用在局促的侧方开口里操作，能大幅减少现场装配和运维的时间成本。

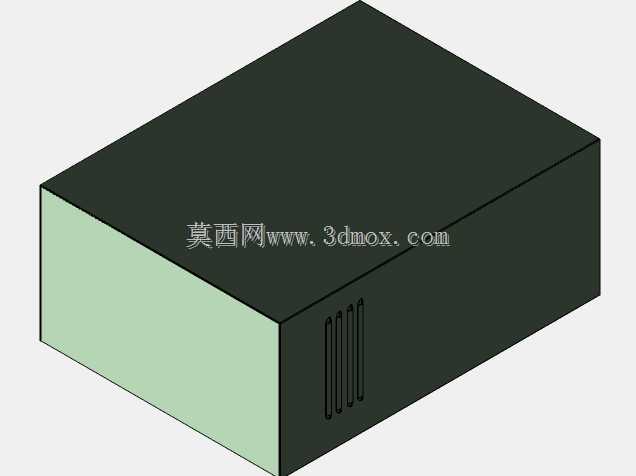

　　外形尺寸上这款箱体采用300×400的规格，这个尺寸段是小型壁挂电控箱的黄金适配尺寸：既不会因为尺寸太小装不下常规的10位以内断路器加端子排的组合，也不会因为尺寸过大在壁挂时占用过多墙面空间，适配大多数单机设备配套电控、小型区域照明配电、工位临时供电控制这类场景的元器件容量需求。安装边界上，箱体背部预留了标准的壁挂固定孔位，孔位间距匹配常规的膨胀螺栓安装尺寸，安装时不需要额外做转接支架，直接在墙面打孔固定即可；箱体侧面设计了冲压成型的散热通风格栅，格栅采用下斜式的冲缝结构，既能保证内部元器件工作时产生的热量能通过自然对流散出，又能避免外部的水滴、粉尘直接从格栅掉进箱体内部，防护等级能满足常规工业车间的室内使用要求。

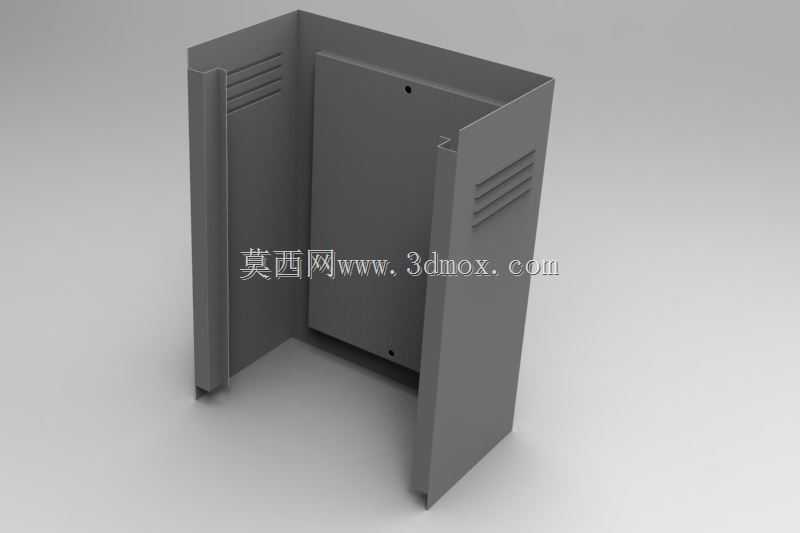

　　结构设计上，箱体的门板和主体框架采用折边咬合的结构，折边处做了圆弧过渡处理，既提升了整体的结构强度，避免薄钢板焊接或拼接带来的变形问题，也能防止安装和运维时锋利的钢板边缘划伤操作人员。门板内侧预留了密封条安装槽，后期可以根据使用场景的防护需求加装发泡密封条，进一步提升防尘防水的能力；箱体内部预留了通用的安装板固定螺柱，安装板可以采用镀锌钢板或者绝缘板材质，能适配不同电压等级的元器件安装需求，不需要在箱体内部额外焊接固定点，减少加工工序的同时也避免焊接带来的箱体变形。

　　很多工程师在选这类箱体的时候，容易忽略门板的开合间隙和锁具的安装位置，这款箱体在设计时将门板的合页设置在侧边隐藏位置，从外部看不到外露的合页结构，整体外观更整洁，同时开合角度能达到120度以上，开门后不会因为角度太小挡住内部操作空间；门板上预留了锁具安装位，可以适配通用的小圆锁或者连杆锁，根据现场的安全管理需求选择对应的锁具，不需要额外开孔加工。另外箱体的顶部和底部都预留了敲落孔位置，现场布线时可以根据进线方向选择敲开对应的孔位，安装格兰头或者护线套，不用现场用开孔器打孔，能大幅减少现场安装的工作量，也避免现场开孔带来的涂层破坏、毛刺划伤线缆的问题。

　　从建模的细节来看，整个箱体的所有折边半径、板材厚度都按照实际钣金加工的工艺要求设置，没有出现工艺无法实现的直角折边或者不合理的壁厚，不管是用来做结构验证、钣金展开下料，还是做设备整体的装配模拟，都能直接复用模型的参数，不需要再做工艺性修正。对于做小型设备电控配套、车间配电改造的工程师来说，这类标准化尺寸的箱体模型，能直接调用到整体设备的装配模型里，不用从零开始建模，能节省不少结构设计的时间，同时模型里预留的所有安装位、开孔位置都和实际量产的箱体一致，模拟装配时能提前发现元器件干涉、布线空间不足的问题，避免后期加工安装时才发现尺寸 mismatch 的问题。
