挂装式卫浴门后金属挂衣构件设计

　　做卫浴五金结构设计快十年，这类门后挂衣构件的方案前前后后迭代过不下七版，这次的挂装式结构是落地性比较强的一版。先从安装边界说起，很多人做这类挂件容易忽略门板的厚度公差，常规室内木门、卫生间铝合金门的厚度区间在38mm到45mm之间，这个构件的上挂卷边做了12mm的深度余量，挂接时不需要额外打孔，直接卡在门板顶边即可，卷边内侧做了0.8mm的圆角过渡，不会刮伤门板表面的烤漆或者覆膜层，哪怕是厚度偏薄的35mm蜂窝铝合金门，挂装后也不会出现晃荡的情况，因为挂接面和门板顶面的接触宽度做了22mm，受力面足够分散，不会在门板顶边压出压痕。

　　再讲实际使用场景，卫生间的使用环境比普通卧室复杂很多，洗澡时的冷凝水、沐浴露泡沫的溅落、日常挂放的物品重量波动都要考虑进去。这个构件的主体承托面做了下凹15度的弧面设计，挂放湿毛巾、浴球或者换洗衣物时，不会因为表面有水渍导致物品滑落，弧面的最低点做了2mm的隐形导水槽，溅落的积水会顺着导水槽流到构件外侧，不会积在挂接位置渗进门板缝隙。之前做过直角承托面的版本，实际测试时挂放湿毛巾，积水会顺着直角边往门板方向流，时间长了门板边缘容易发霉发胀，这个弧面加导水槽的结构刚好解决了这个问题。

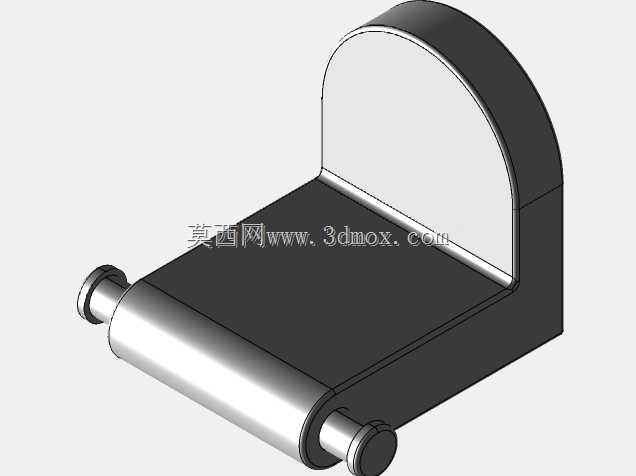

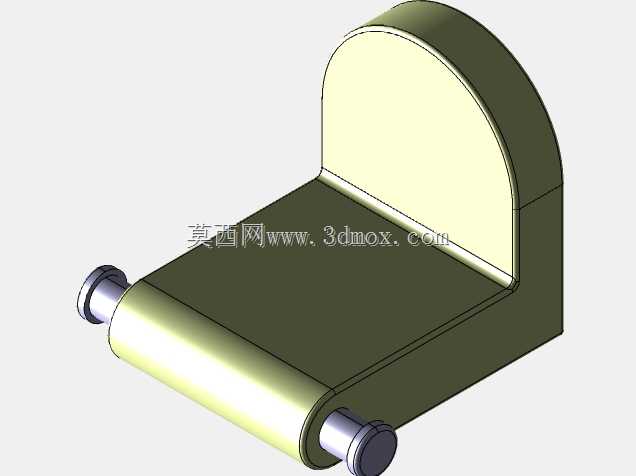

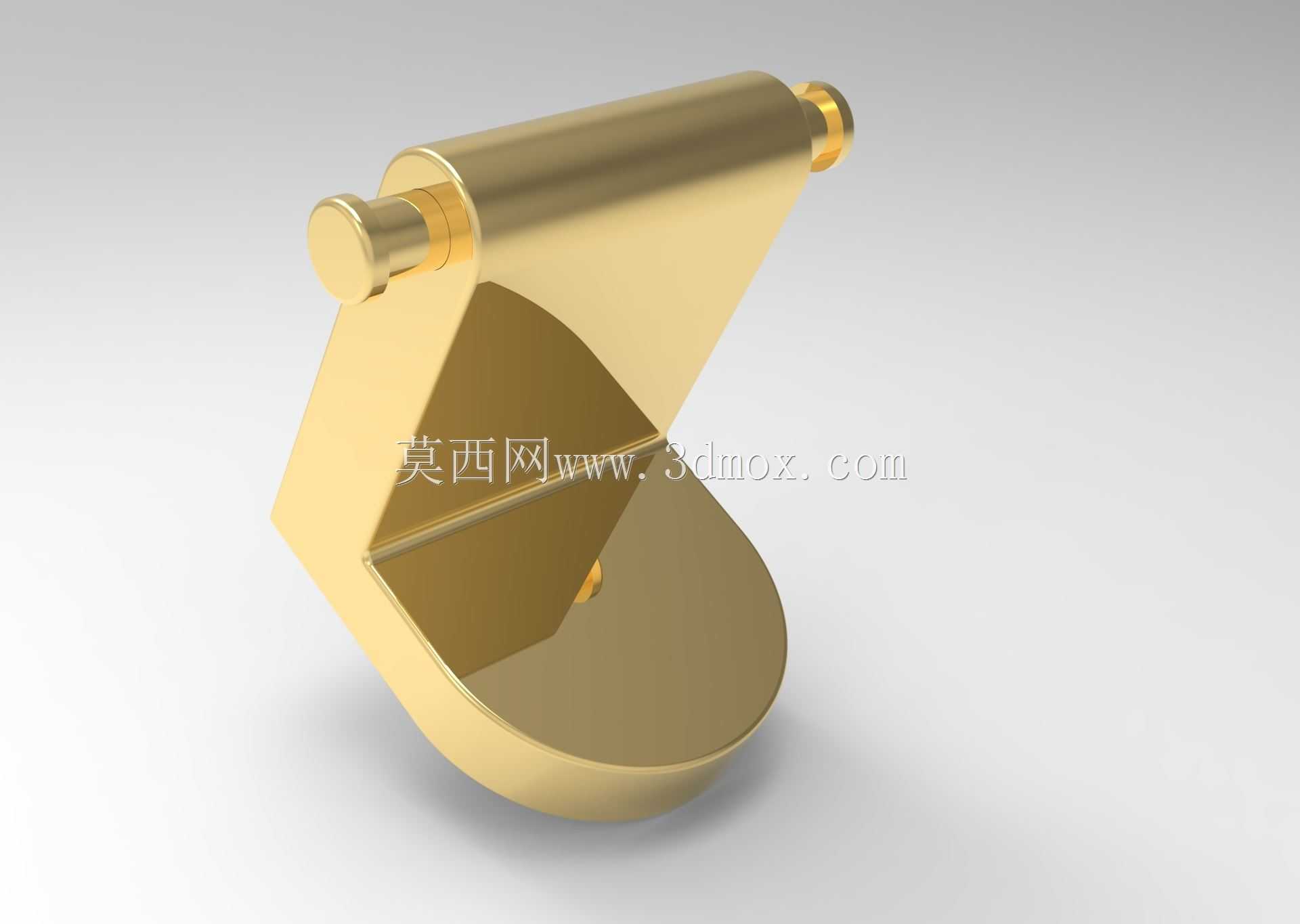

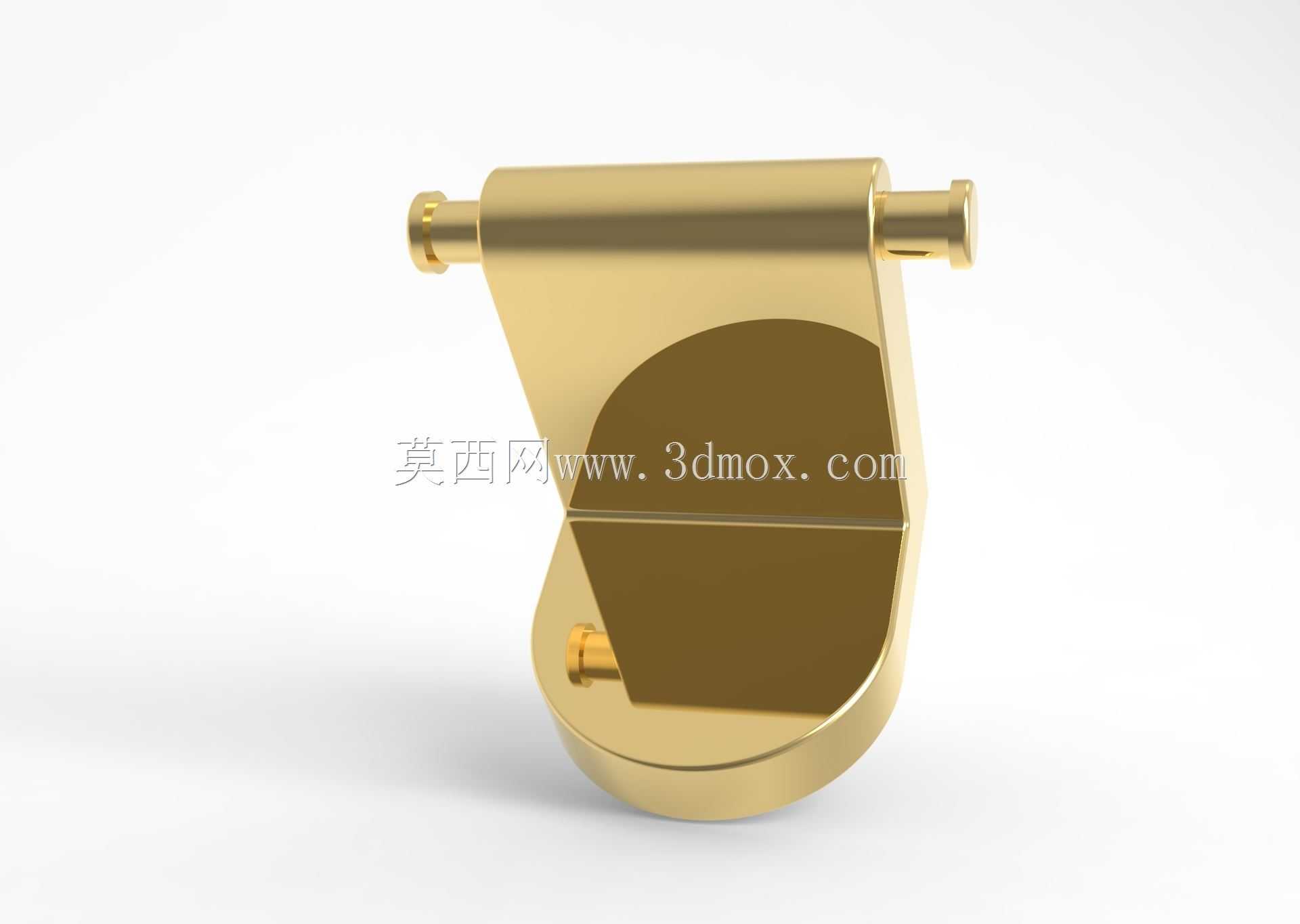

　　结构设计上没有用多余的拼接件，整体是单块板材弯折成型，转轴位置的销轴做了过盈压装，不需要额外的紧固件固定，销轴的两端做了1mm的圆弧封头，不会有尖锐边角刮伤衣物或者皮肤。之前试过用焊接固定销轴的方案，批量生产时焊接位置容易出现焊渣凸起，后期打磨的人工成本很高，过盈压装的方案公差控制在0.02mm以内，压装后销轴的抗扭强度能达到12N·m，日常挂放10kg以内的物品完全不会出现销轴松动或者变形的情况。

　　外形尺寸上，构件整体的突出门板的距离控制在75mm，这个尺寸是经过反复测试的：突出太多的话，人在卫生间走动时容易磕碰胳膊肘，尤其是小户型卫生间，门后到墙面的距离本身就窄；突出太少的话，挂厚的冬季浴袍或者羽绒服时，衣物会贴在门板上，不容易晾干，75mm的突出量刚好能让挂放的衣物和门板之间留出20mm左右的通风间隙，湿毛巾挂上去一晚上就能完全干透，不会闷出异味。构件的竖向高度做了90mm，承托弧面的最低点距离门板顶面的距离是65mm，挂放衣物时不会因为位置太高导致衣物下摆拖地，也不会因为位置太低碰到门后的踢脚线或者门吸。

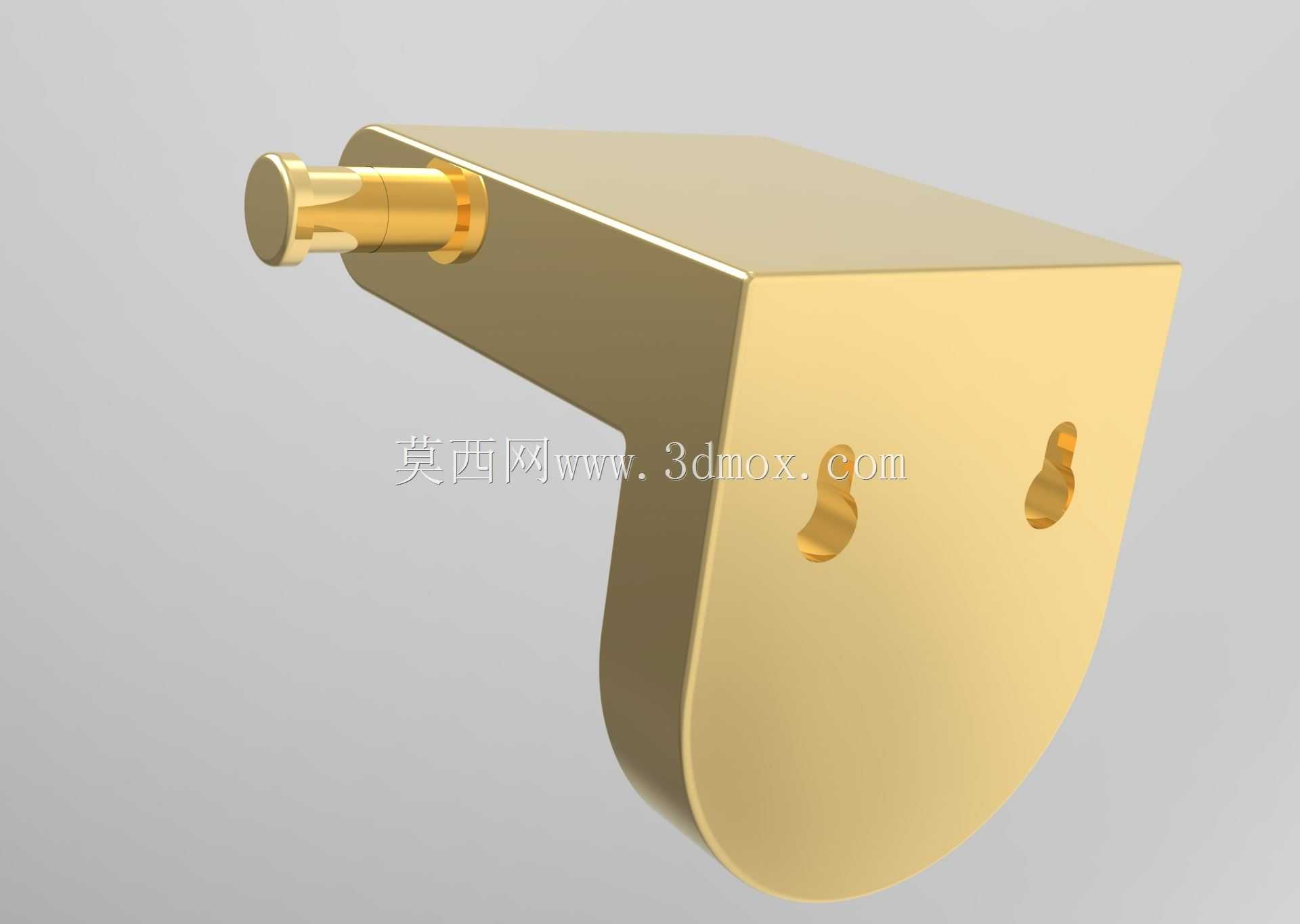

　　材料选型上用的是常见的锌合金基材，表面做抛光镀铬处理，不是为了追求金属质感，而是锌合金的铸造性能好，弯折成型时不容易出现应力开裂，镀铬层的厚度控制在0.03mm，既能防腐蚀，日常清洁时用湿抹布一擦就干净，不会残留水渍皂垢。之前试过用不锈钢做同款结构，不锈钢的回弹量太大，弯折卷边的时候角度控制难度高，批量生产时良品率比锌合金低15%左右，综合成本反而更高。

　　安装的时候不需要任何辅助工具，对准门板顶边往下一按就能卡紧，拆卸的时候往上一提就能拿下来，不会在门板上留下任何安装痕迹，对于租房群体或者不想在门板上打孔的用户来说适配性很高。受力测试的时候，在承托弧面的最外端挂8kg的重物持续72小时，构件的变形量不到0.3mm，卸去载荷后能完全回弹，不会出现永久变形。挂接位置的内侧还可以贴1mm厚的EVA防滑垫，进一步增大和门板的摩擦力，哪怕门板表面是光滑的玻璃材质，挂重时也不会出现下滑移位的情况。

　　很多同类产品为了追求外观花哨，会在构件表面做很多凹凸的纹理，实际使用时这些纹理很容易积攒污垢，清洁起来非常麻烦，这个构件的所有外露面都做了顺滑的圆弧过渡，没有卫生死角，日常打理的时候不需要用刷子刷，拿淋浴头冲一下就能把表面的泡沫冲干净。另外构件的边角全部做了R2以上的圆角处理，哪怕是家里有小孩，跑动时不小心碰到也不会被划伤，安全冗余做的比较足。
