黄铜材质三通法兰连接式阀体结构

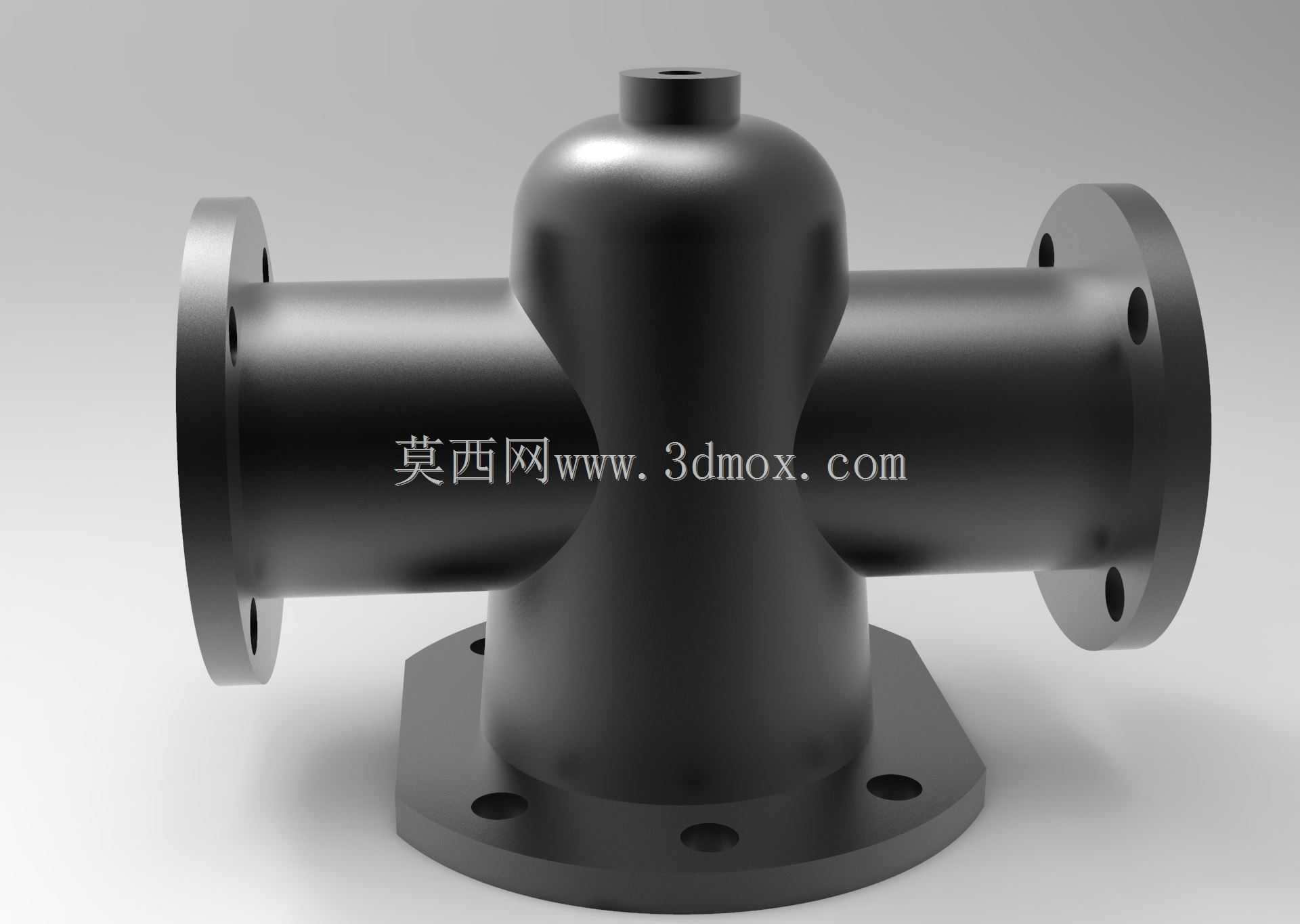

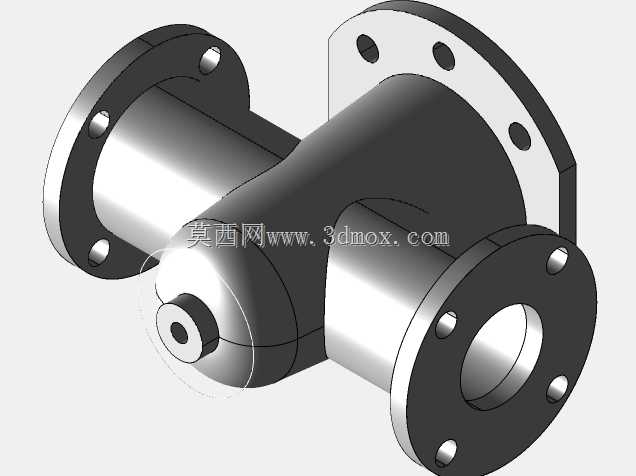

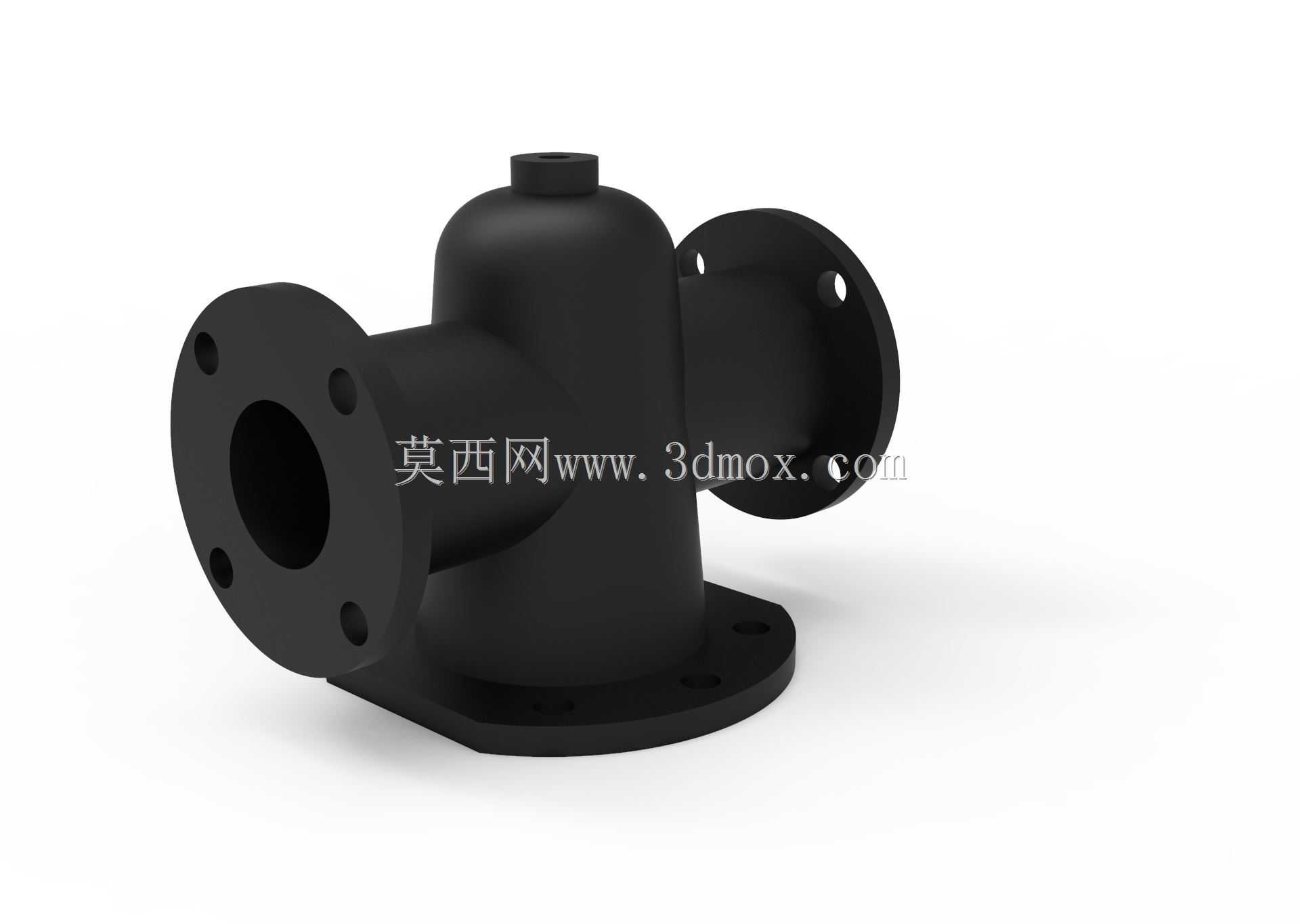

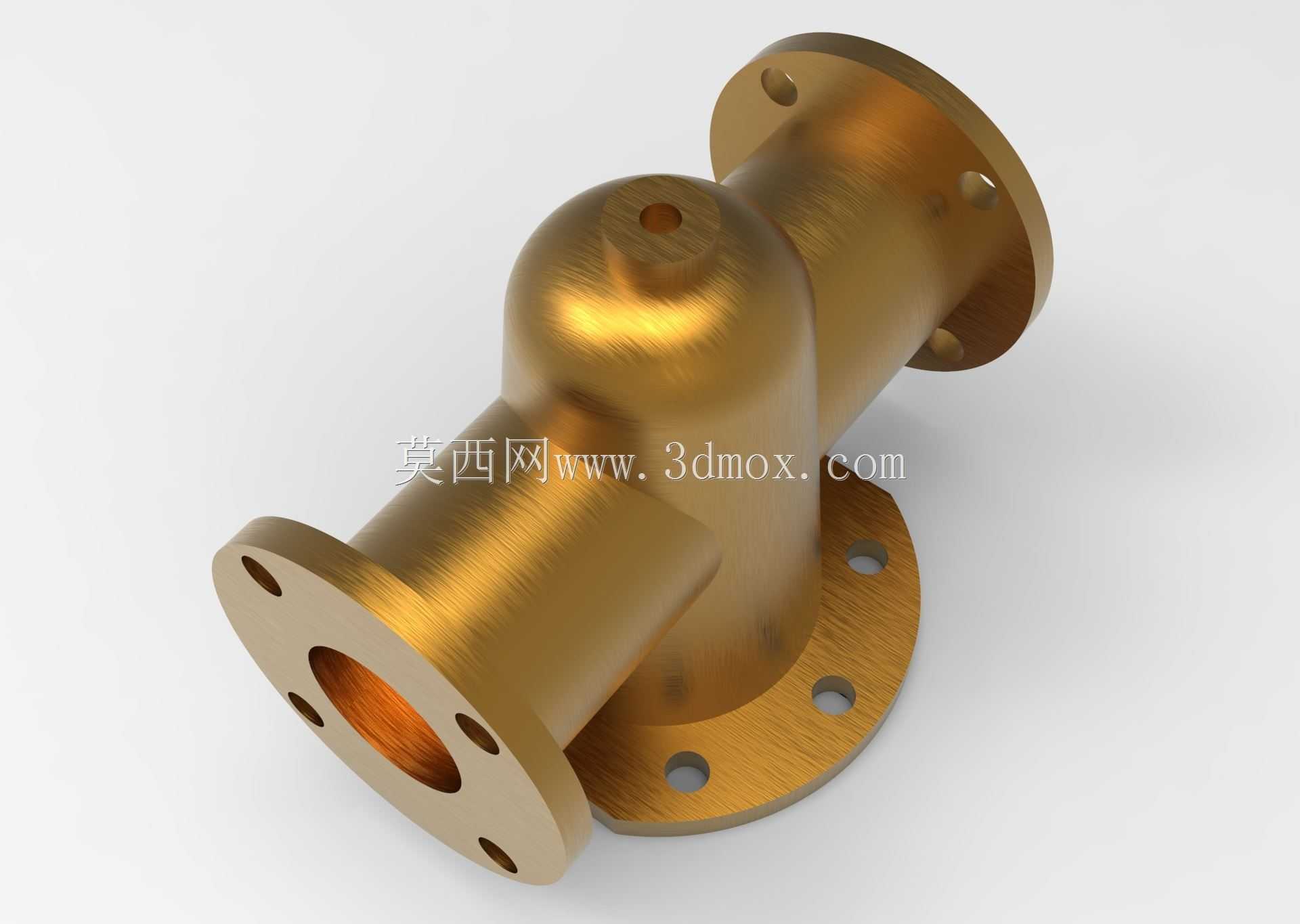

　　在民用给排水、暖通空调、小型化工流体输送以及低压气动控制系统的管路布设场景中，这类三通式法兰连接阀体是管路分流、合流以及介质流向切换的核心承压构件，区别于螺纹连接的小通径阀体，法兰连接的结构形式更适配中等通径、需要定期拆解维护的管路节点，安装时无需在管端加工外螺纹，仅需将管路端法兰与阀体法兰对齐，加装密封垫片后穿入螺栓均匀锁紧即可完成固定，对现场安装的操作容错率更高，也能避免螺纹连接长期受介质腐蚀后出现的咬合拆不开的问题。从结构设计逻辑来看，这款阀体采用三通等径布局，三个接口端均采用凸面带颈法兰结构，法兰端面均匀分布4个螺栓过孔，安装时螺栓锁紧力可均匀作用在密封垫片上，避免局部压合不实导致的介质渗漏；

　　阀体中部的球形隆起腔体并非随意设计的造型，一方面是为了给内部阀芯、启闭件预留足够的动作空间，避免介质流通时出现结构干涉，另一方面球形腔体的承压能力远优于直角方腔结构，在同等壁厚条件下能承受更高的管路工作压力，降低壳体受介质压力冲击出现开裂的风险。阀体顶部预留的小孔是阀杆安装通道，后续可适配手动旋钮、气动执行器或者电磁驱动组件，实现对管路通断或者分流比例的控制，这个孔的加工同轴度直接决定了阀杆动作的顺畅度，建模时需要严格保证该孔与腔体中心轴线的位置公差，避免后续装配出现阀杆卡滞、密封件偏磨泄漏的问题。从安装边界来看，这类阀体的三个法兰端面均为垂直于对应接口轴线的平面，

　　布设管路时需要保证对接的管路法兰端面与阀体法兰端面平行度偏差不超过1°，否则强行锁紧螺栓会导致阀体承受额外的安装应力，长期运行过程中容易在法兰颈部的应力集中位置出现开裂；法兰颈部的过渡圆角设计是建模时需要重点关注的细节，圆角半径不能过小，否则会造成应力集中系数陡增，在管路压力波动、水锤冲击时容易从圆角位置萌生裂纹，也不能过大，否则会挤占密封垫片的放置空间，影响密封效果。材质选用黄铜主要是考虑到黄铜的切削加工性能优异，铸造时的流动性好，能精准成型复杂的腔体结构，同时黄铜本身具备一定的耐腐蚀性，在输送常温清水、无强腐蚀性的气体以及低压蒸汽时，不需要额外做表面防腐处理就能满足长期使用的要求，而且黄铜材质的摩擦系数低，

　　后续阀杆与阀体接触位置的磨损量更小，能延长整个阀门的使用寿命。在实际选型应用中，这类三通阀体可根据实际管路的通径需求匹配对应规格的法兰尺寸，建模时所有法兰的螺栓孔中心距、法兰厚度、密封面凸台高度都需要符合对应的管路法兰标准，不能随意设定尺寸，否则现场安装时会出现螺栓孔对不上、密封面压合不严的问题；阀体的壁厚设计需要结合额定工作压力核算，既要保证足够的承压强度，也要避免壁厚过大造成材料浪费、整体重量过重增加管路负载。另外，阀体内部的流道设计做了圆弧过渡处理，没有直角突变结构，能有效降低介质流经阀体时的局部阻力，减少管路系统的压力损失，同时也能避免介质中的杂质在直角位置沉积堵塞流道，在输送含有少量固体颗粒的介质时，这种圆弧流道的抗堵塞性能要明显优于直角流道结构。
