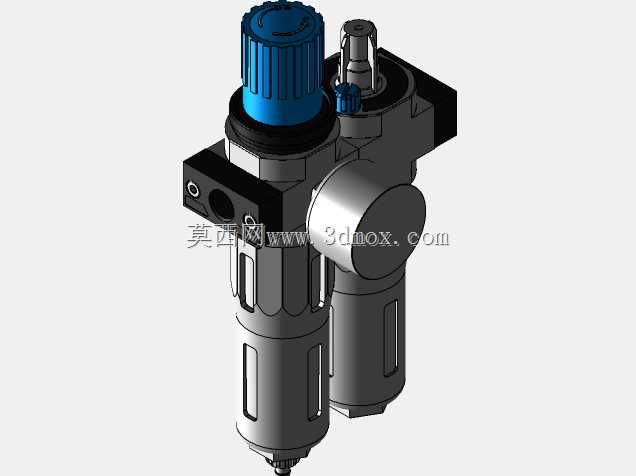

费斯托型气源处理二联件结构三维数模

　　在气动控制系统的实际搭建过程中，气源输出端的压缩空气往往携带水分、油雾与固体杂质，同时压力波动会直接影响下游气动执行元件的动作稳定性，这类气源处理二联件就是安装在气源入口处的核心辅件，承担过滤杂质、调节稳定输出压力的核心作用，广泛应用于自动化装配线、气动工装夹具、包装机械、轻工生产设备等所有采用气动驱动的工业场景中。从结构设计来看，这款二联件采用过滤减压阀与油雾器一体化集成的布局，相比独立安装的两个单联件，大幅压缩了安装占用的空间，整体采用90度直角进出气接口布局，适配气路沿设备框架垂直转向的安装场景，无需额外加装直角接头即可完成气路转向，减少了管路接头的泄漏点。过滤单元部分采用旋风分离与滤芯过滤结合的结构，

　　压缩空气进入滤杯后先通过旋风结构产生离心运动，将大颗粒液态水、油滴甩到滤杯内壁沉降到杯底，再经过内置的过滤滤芯拦截细小固体杂质，滤杯底部设置手动排水结构，日常维护时只需按压排水阀即可排出积留的液体，无需拆解滤杯。调压单元顶部设置滚花调节旋钮，旋转旋钮即可改变调压弹簧的预紧力，从而设定稳定的输出压力，阀体上预留压力表安装接口，可实时显示输出压力数值，调压结构具备自锁特性，压力设定完成后不会因为设备振动出现压力漂移。油雾器部分将润滑油雾化后随压缩空气输送到下游气动元件，对气缸、气阀的运动摩擦副进行润滑，延长气动元件的使用寿命，油杯采用透明材质制作，可直接观察内部润滑油液位，方便及时补油。从安装边界来看，这款二联件采用模块化连接结构，

　　两个功能单元之间通过内置的连接块固定，无需额外的安装支架即可组合为整体，阀体两侧设置标准安装孔位，可直接通过螺栓固定在设备的安装板上，也可搭配专用支架安装在标准铝型材导轨上，进出气接口采用通用气动管螺纹规格，可直接适配市面上主流的气动快插接头，无需做特殊转接。建模过程中完整还原了产品的所有细节特征，包括滤杯的防滑筋、调节旋钮的滚花纹理、阀体上的安装定位凸台、密封槽的尺寸位置，所有配合面的尺寸公差都按照实际产品的装配要求做了对应设置，导入装配环境后可直接模拟实际安装过程，检查与周边管路、设备结构的干涉情况。在做设备气路设计时，可直接将该数模调入装配体，提前规划气路的走向、安装支架的结构，避免实际安装时出现空间不足、

　　接口与其他部件干涉的问题，同时可基于该数模做维护空间的预留校核，确保日常排水、补油、调压操作时有足够的操作空间，不需要拆解周边其他部件即可完成日常维护作业。这类集成式二联件相比分立元件，在设计选型时可减少一个元件的选型、采购、安装流程，降低气路系统的整体复杂度，同时减少了一个连接泄漏点，提升气路系统的可靠性，在中小流量的气动系统中应用十分普遍，建模时还原的所有细节都可直接用于工程出图、装配指导、虚拟调试等环节，不需要再做额外的模型修整。
