带按压功能增量式旋转编码器结构

　　在小型工控终端、消费类电子调节面板、车载影音控制模块、小型仪器仪表的操作界面设计中，这类集成按压功能的旋转编码器是非常常见的人机交互输入部件，相比传统多按键组合的调节方案，单部件即可实现旋转选值、按压确认的双重操作，能大幅压缩操作面板的布局空间，减少面板开孔数量，提升整机面板的简洁度与操作连贯性。

　　从实际使用场景来看，这类部件常被用于参数调节的增量输入场景，比如温控设备的温度值微调、音频设备的音量增减、工控屏的菜单选项切换，每旋转一个定位档位，就会输出两路存在固定相位差的脉冲信号，后端主控电路通过识别两路信号的相位先后，就能判断旋转方向，同时通过脉冲计数累加得到调节的增量值，15脉冲每转的分辨率刚好适配多数民用与小型工业设备的调节精度需求，不会因为分辨率过高导致调节过于灵敏出现误触发，也不会因为分辨率过低让调节步长过大无法精准定位目标值。

　　集成的按压功能是这类编码器区别于普通增量旋转编码器的核心设计，按压行程的触发力度经过调校，正常旋转操作时不会误触发按压动作，需要垂直施加明确的下压力才会触发开关信号，刚好对应菜单选择后的确认操作，或是参数调节的快速复位功能，省去了单独布置确认按键的空间，在手持设备、小型桌面仪器的紧凑布局中优势尤为明显。

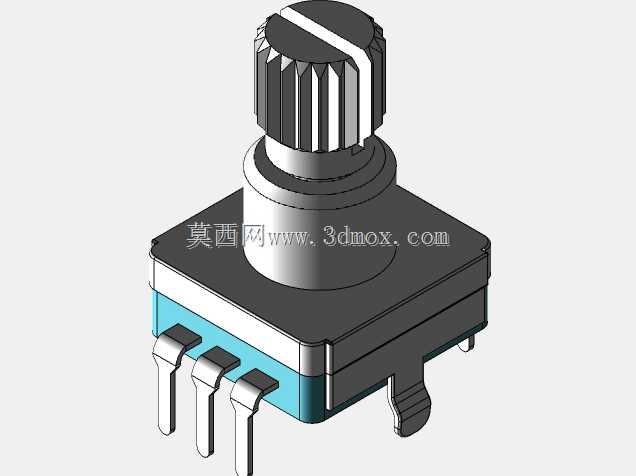

　　结构设计上，上部的旋钮配合位做了滚花防滑结构，轴径为6mm，适配市面上多数标准规格的塑料或金属旋钮，轴端的扁位结构可以避免旋钮安装后出现跟转打滑的问题，轴的外露长度为7mm，足够容纳常规厚度的旋钮帽同时不会因为轴伸过长导致面板内部预留空间不足。引脚部分采用卧式弯脚设计，适配波峰焊的PCB组装工艺，引脚长度12mm，焊接后与PCB的结合强度足够，能承受日常旋转、按压操作带来的机械应力，不会出现引脚脱焊的问题。

　　机械耐久性能设计上，旋转寿命可达30000次循环周期，按压寿命也能满足日常设备的使用频次要求，5V的工作电压可以直接对接多数单片机、嵌入式控制板的IO口电平，不需要额外做电平转换电路，5mA的工作电流不会给主控电路带来额外的负载压力。安装尺寸上，本体的占位尺寸为11.7x13.75x6.5mm，垂直方向安装后从PCB表面到旋钮顶端的总高度可以控制在合理范围内，预留5mm的面板内部净空即可完成安装，不会和PCB背面的其他元器件产生空间干涉，引脚的排布间距符合常规插件元器件的布线规范，PCB布线时可以轻松走通两路脉冲信号、一路按压开关信号的走线，不需要额外做特殊的布线处理。

　　在做整机结构设计时，这类编码器的定位需要注意，本体侧面的固定插脚需要插入PCB对应的定位孔中，焊接后可以承受旋转操作时的扭转力，避免编码器本体跟转导致引脚受力断裂；面板上的开孔需要和轴体保持足够的同轴度，避免轴体和面板开孔侧壁摩擦导致旋转卡滞，按压操作的行程方向需要和轴体保持垂直，避免侧向受力导致按压结构提前磨损。这类部件的输出信号为正交脉冲，不需要复杂的通信协议，后端电路处理非常简单，哪怕是入门级的8位单片机都可以轻松完成信号识别与计数，不需要占用过多的主控资源，在成本敏感型的批量产品设计中，这类集成按压功能的旋转编码器是兼顾操作体验、布局空间、硬件成本的优选输入方案。
