DIY迷你CNC用挤出机头结构设计

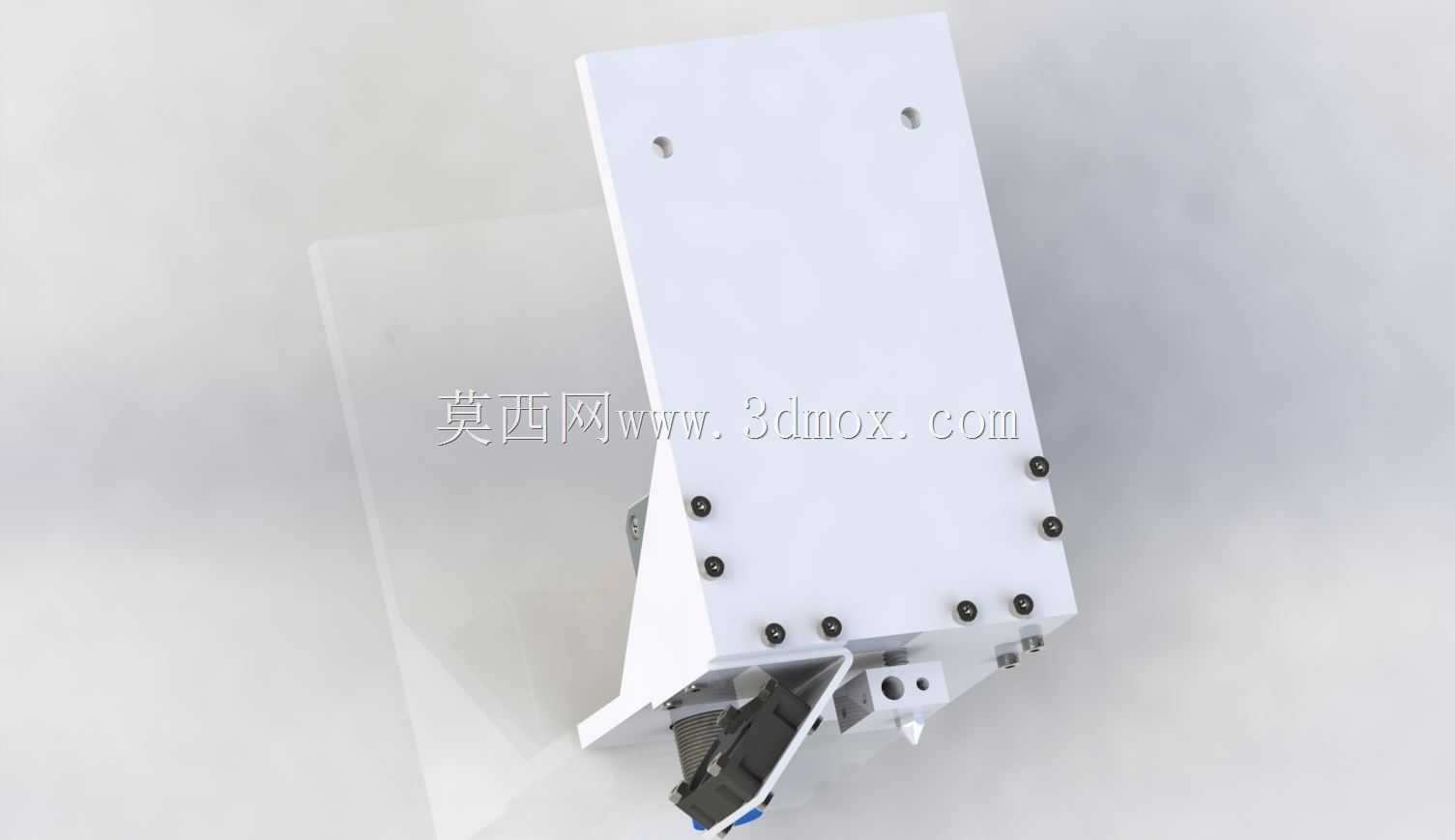

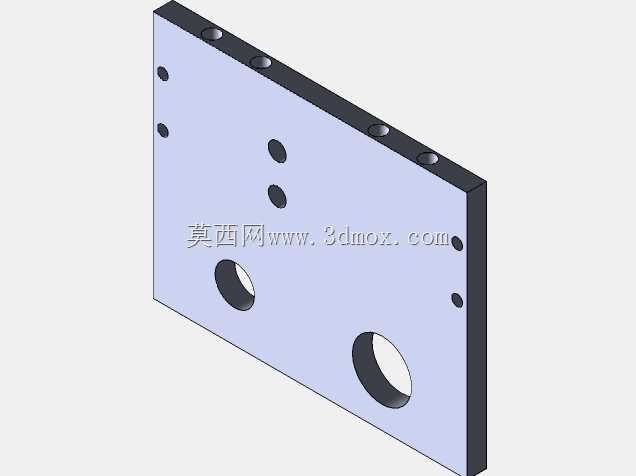

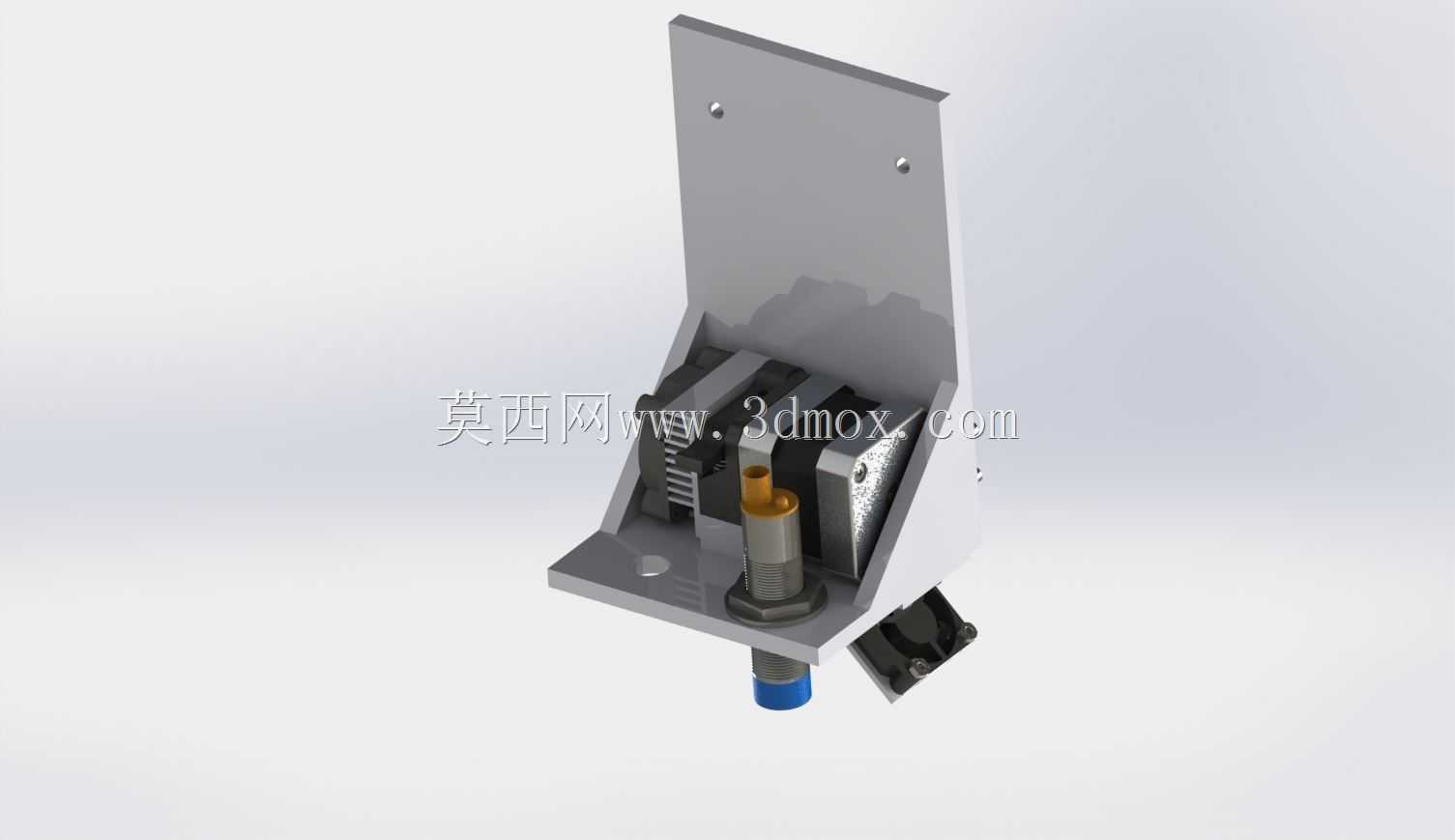

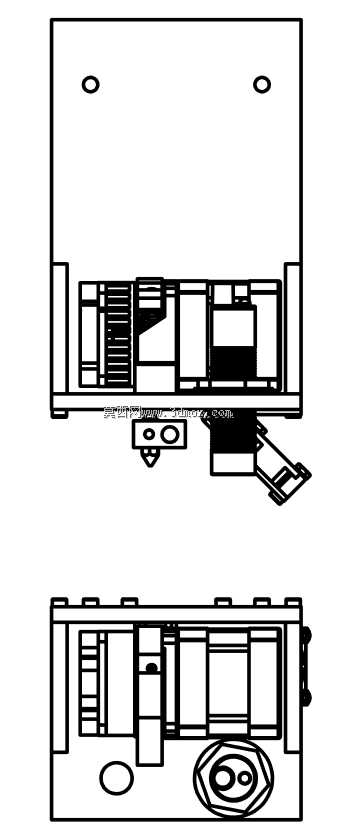

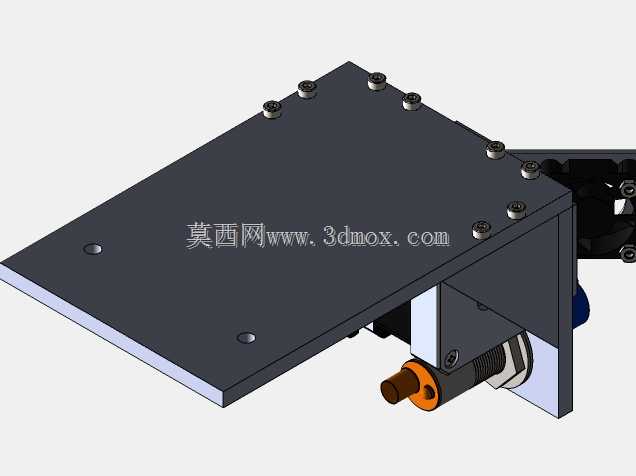

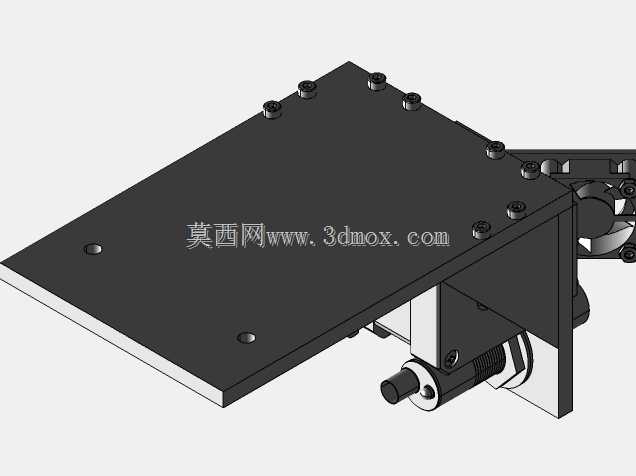

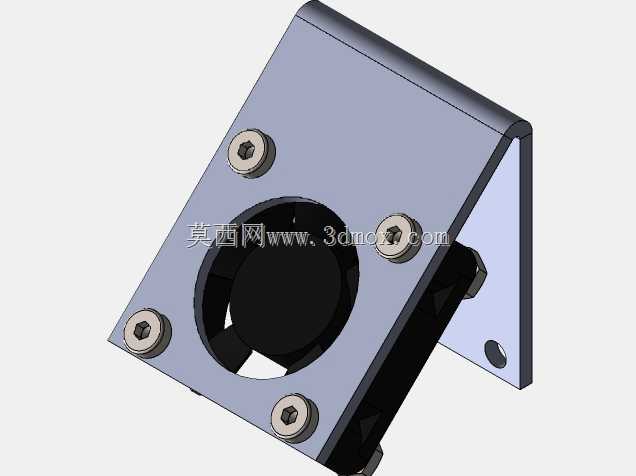

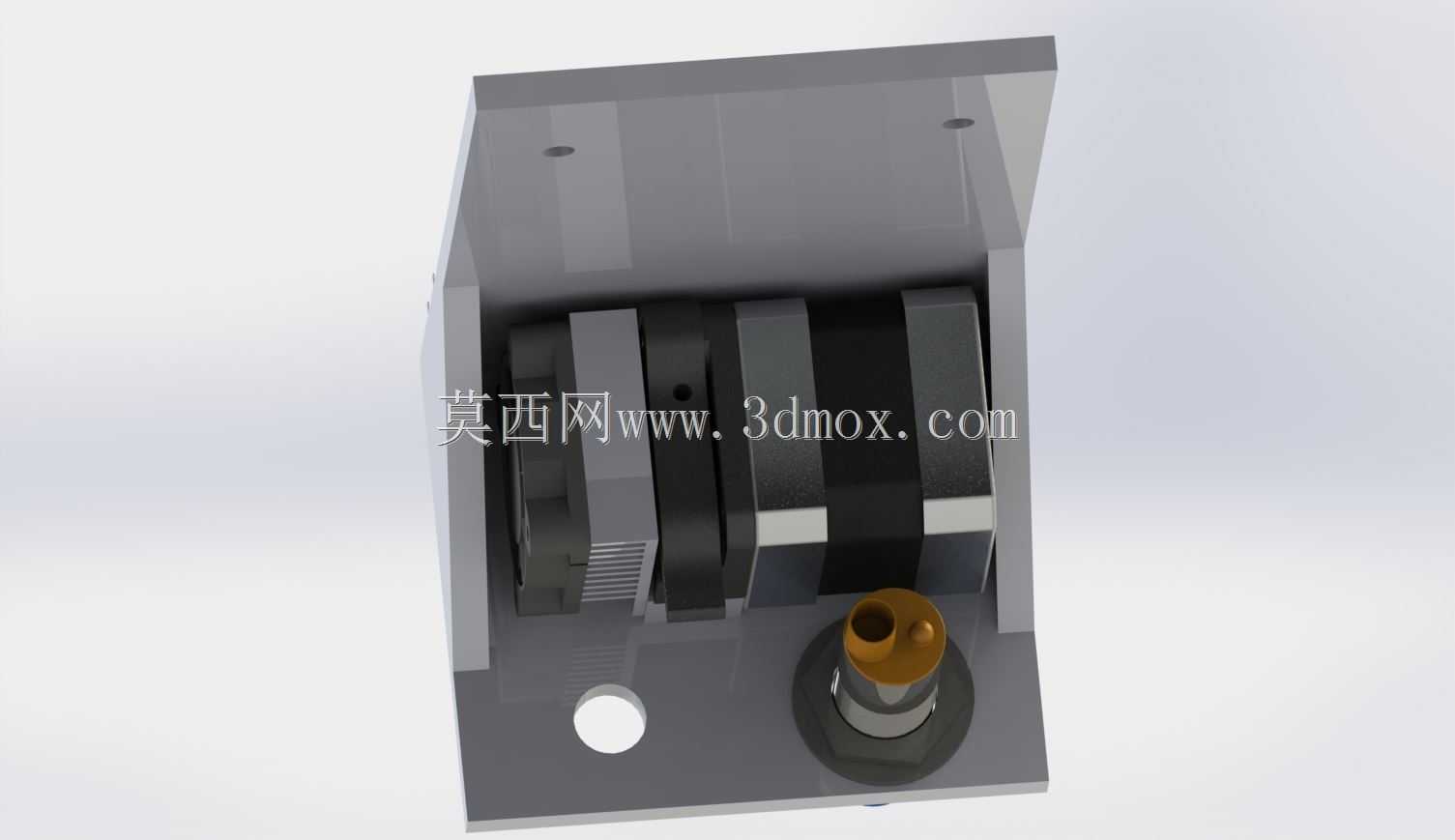

　　这套挤出机头结构主要面向桌面级DIY迷你CNC改造以及小型FDM熔融沉积成型设备的送料挤出场景使用，在小型桌面加工设备的应用场景中，这类挤出机头承担着熔融耗材稳定输送、精准控温出料的核心功能，是决定成型件精度与出料连续性的关键执行部件。从实际使用需求出发，该结构在设计时优先考虑了小型设备的安装空间限制，整体采用L型立式安装布局，安装背板为整块平板加工而成，背板上预留的两个对称安装孔可直接通过螺栓固定在设备的运动滑台端面，不需要额外设计转接支架，能有效压缩Z轴方向的安装占用空间，适配多数迷你CNC改装时的滑台安装边界，避免运动过程中与设备机架、导轨护罩产生运动干涉。

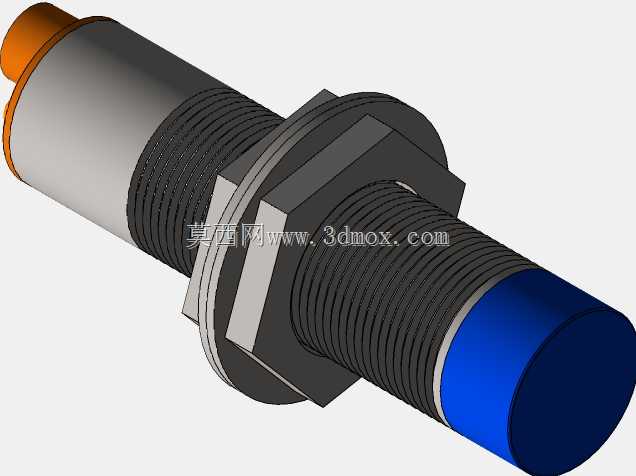

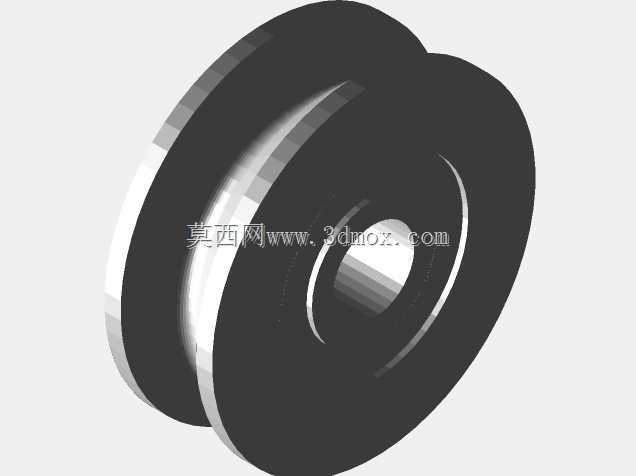

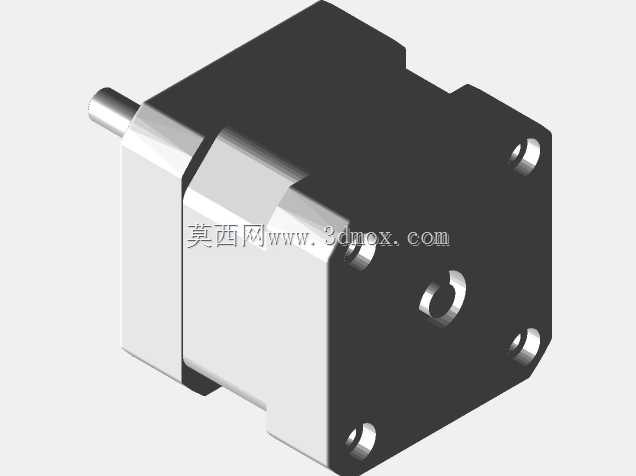

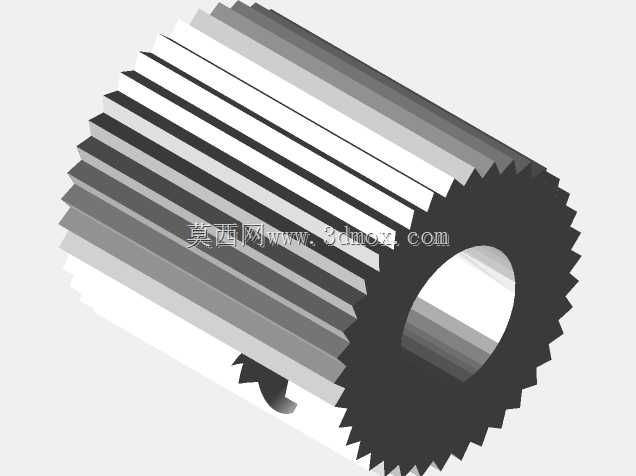

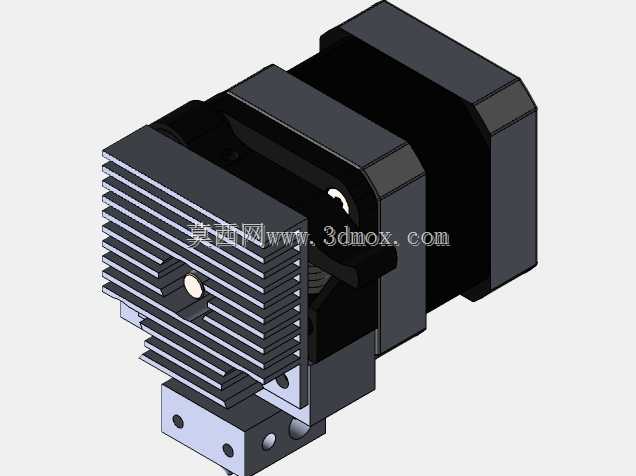

　　结构的功能分区十分清晰，上部为耗材送料驱动段，内置步进电机驱动的送料齿轮组，通过齿轮咬合的摩擦力带动丝状耗材向下输送，送料轮旁设置的可调压料结构可根据不同材质耗材的表面硬度调整压紧力，既避免压料过紧刮削耗材碎屑堵塞流道，也能防止压料过松出现送料打滑、出料不均的问题。背板上集成安装的接近传感器用于机头调平作业，传感器的安装位置预留了微调余量，可根据不同打印平台的平整度调整触发距离，在设备执行自动调平流程时，能精准检测机头与平台的相对间隙，为调平补偿提供准确的位置信号，省去人工塞尺调平的繁琐操作，提升小型设备的调试效率。

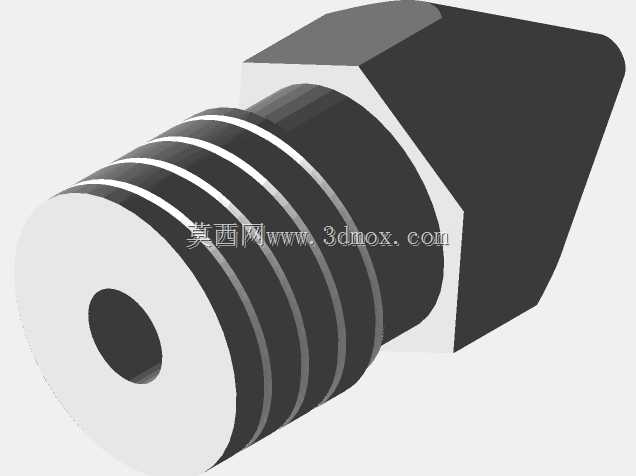

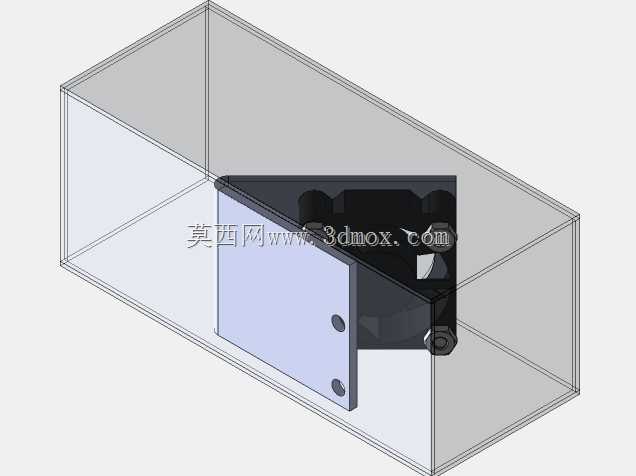

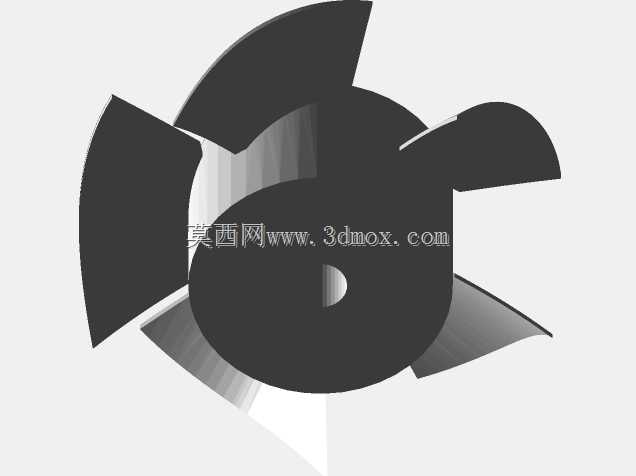

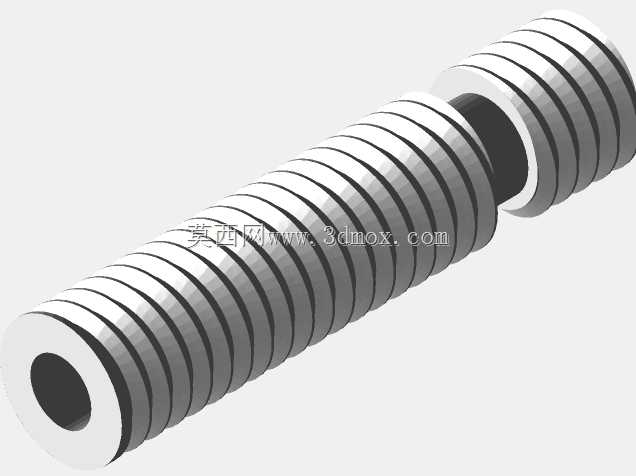

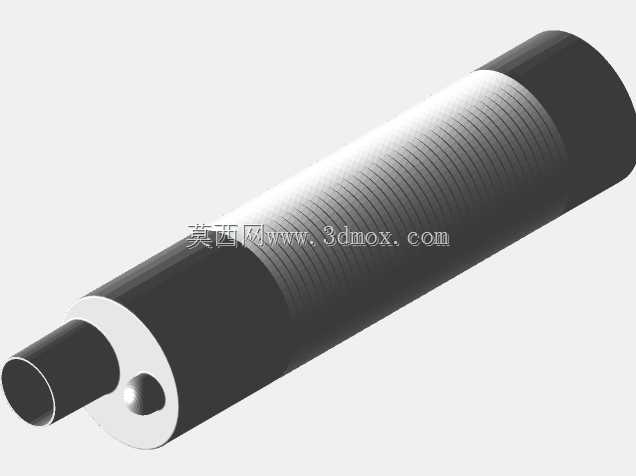

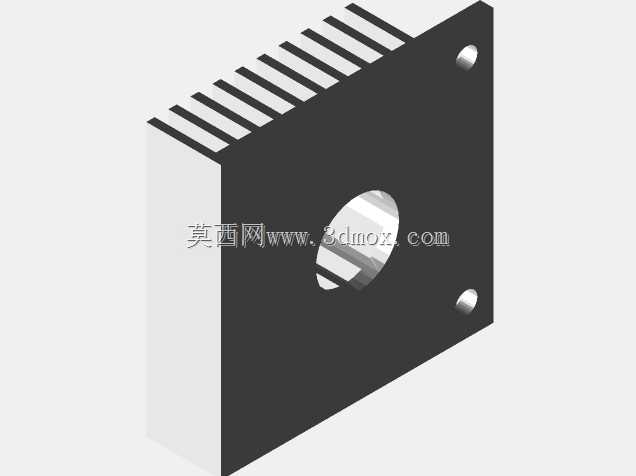

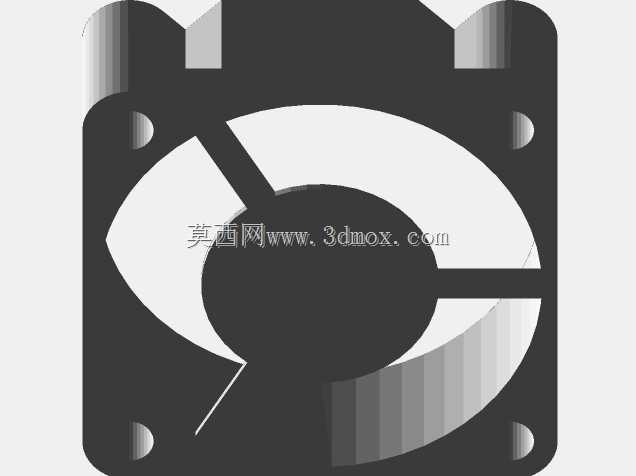

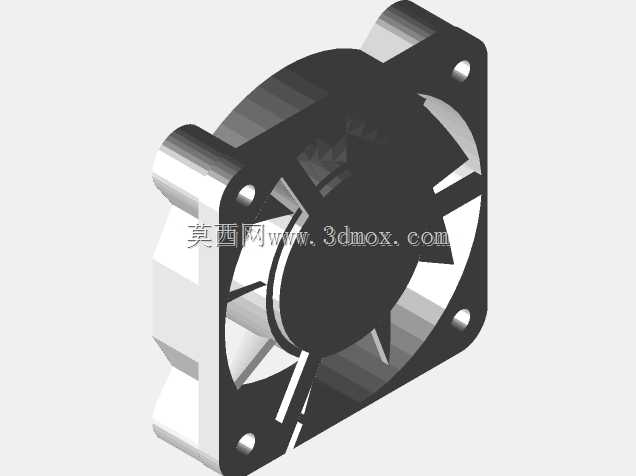

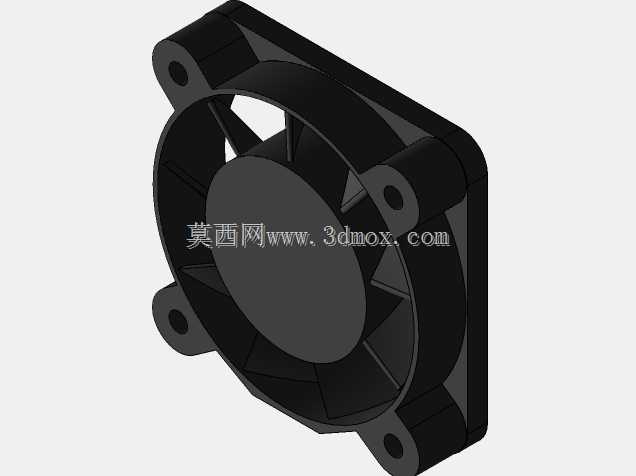

　　下部为加热熔融段，集成了加热块、测温元件与出料喷嘴，喷嘴采用标准快换接口设计，可根据不同的出料线宽需求更换不同内径的喷嘴，加热段外侧预留了散热风扇的安装位，可直接固定轴流风扇对喉管部位进行强制风冷，避免耗材在喉管段提前熔融造成堵头故障。背板下部预留的电缆过孔专门用于布置加热棒、测温元件、传感器以及散热风扇的走线，过孔位置可配套安装电缆密封套，在固定线缆的同时避免加工过程中产生的碎屑、粉尘进入机头内部，也能防止设备高速运动时线缆晃动拉扯造成接线松脱，提升长期运行的稳定性。

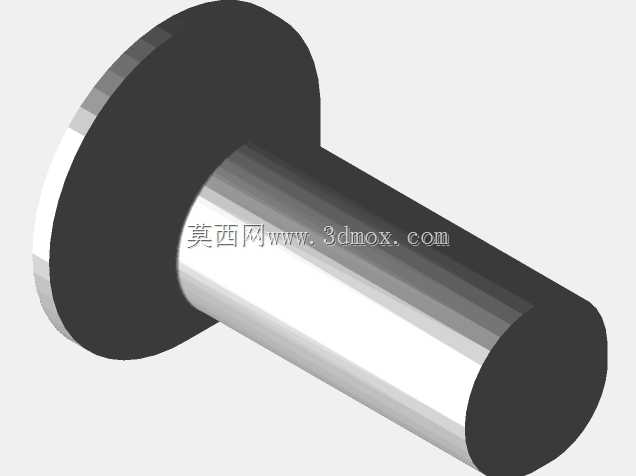

　　从结构设计的细节来看，所有零部件的安装定位都采用了嵌入式卡槽与定位销配合的方式，不需要复杂的工装就能完成组装，各个功能模块的拆分边界清晰，后期维护时可单独拆解送料段、加热段或者传感器组件，不需要整体拆卸机头，降低了小型设备的维护难度。整体结构的受力路径经过优化，送料时的反作用力直接通过背板传递到安装滑台，不会出现悬臂结构受力变形的问题，即使在长时间连续送料的工况下，也能保证出料位置的精度稳定。在安装尺寸的匹配上，该结构的横向宽度控制在极小范围内，相邻运动轴的安全间隙预留充足，不会在多轴联动时与周边的管线拖链、限位开关产生碰撞，适配多数DIY迷你CNC以及小型桌面3D打印机的改造需求，既可以直接用于小型设备的挤出系统搭建，也能作为相关挤出结构设计的参考样件，帮助结构设计人员快速梳理小型挤出机构的布局逻辑与安装要点。
