七段显示驱动十进制计数PCB电路板设计

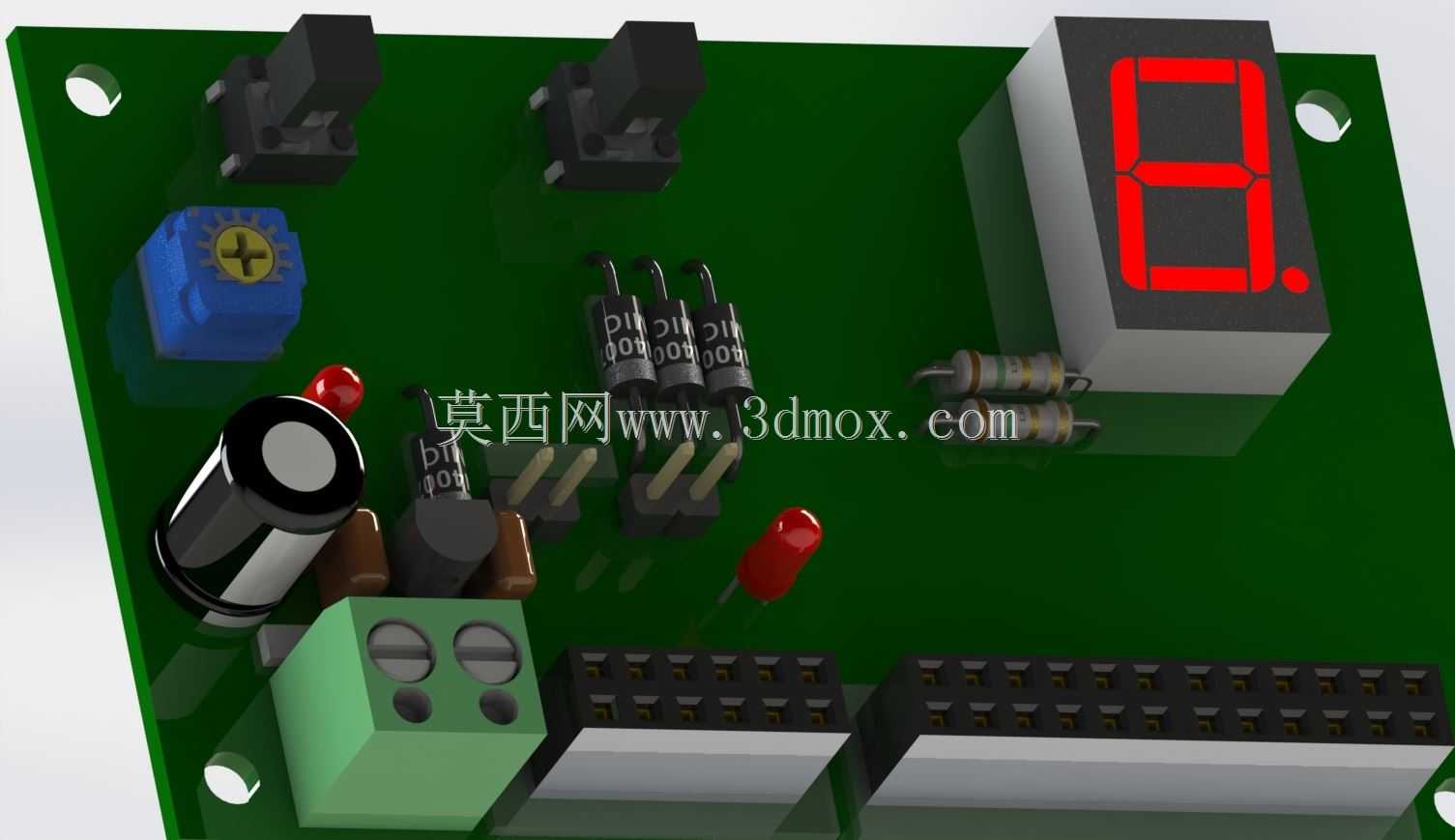

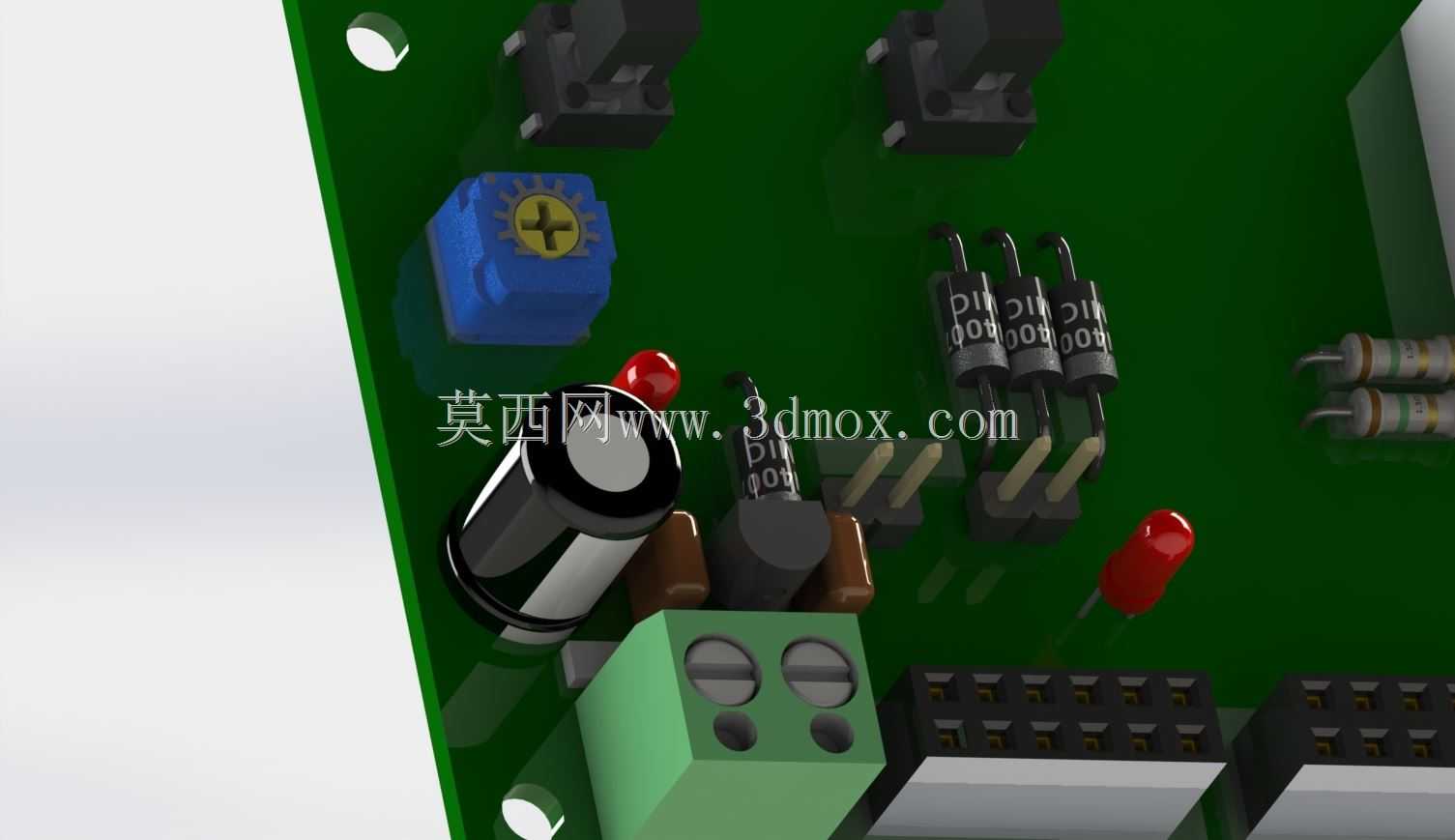

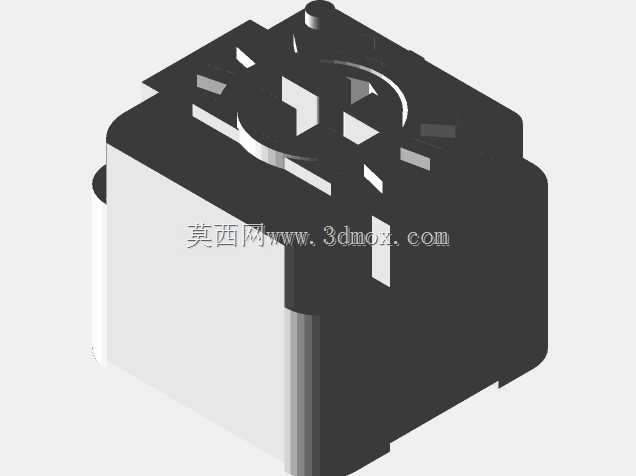

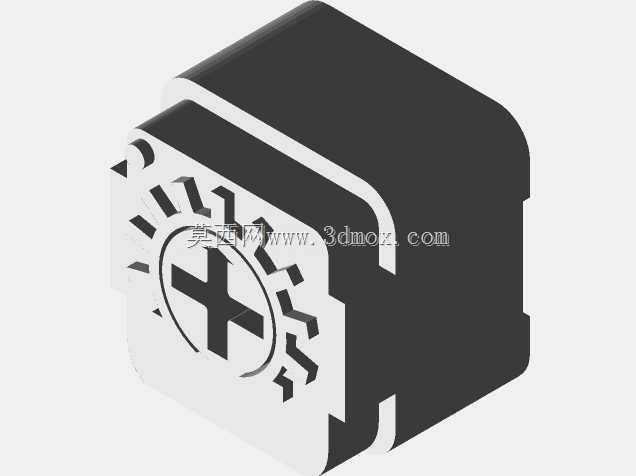

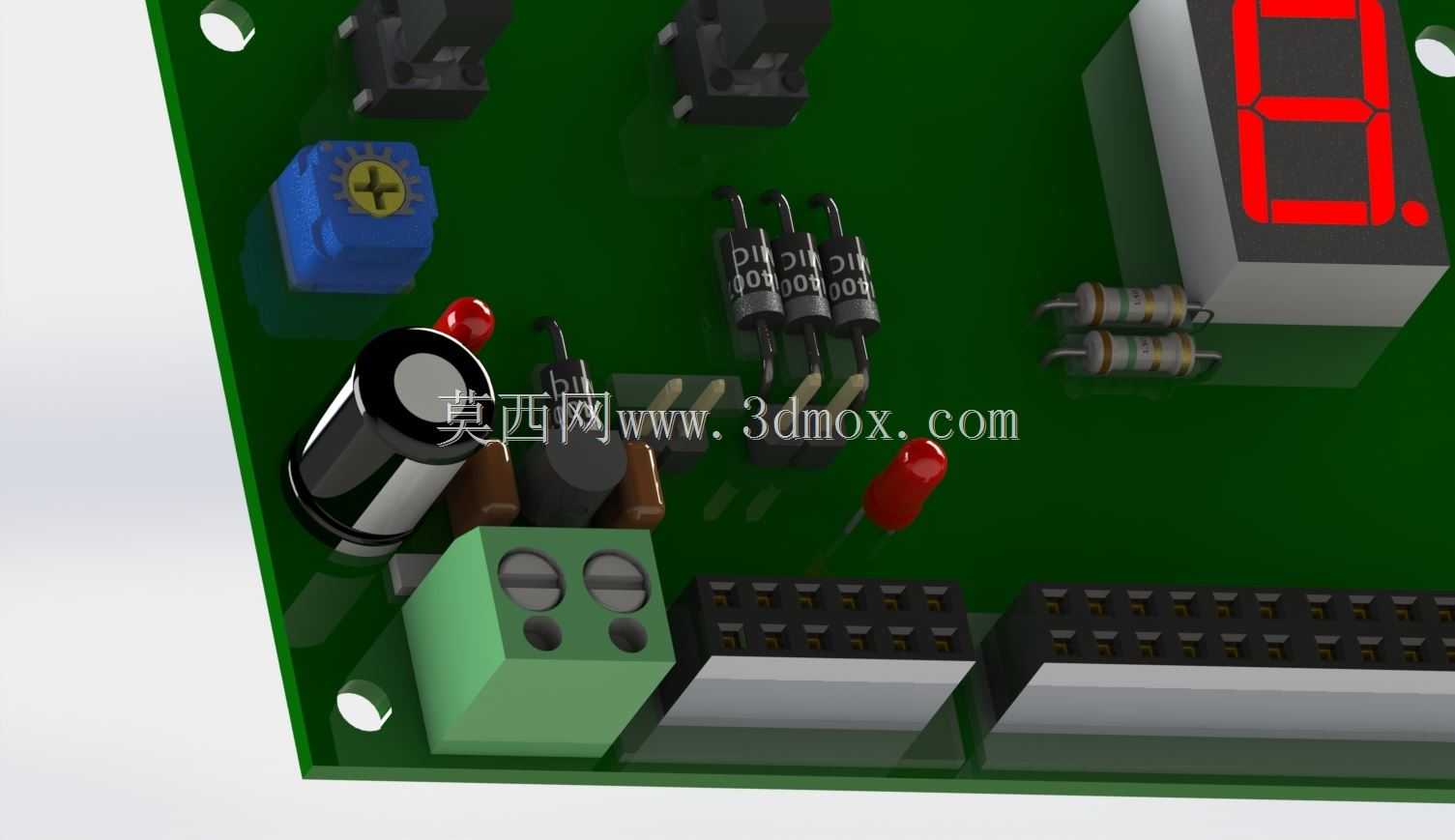

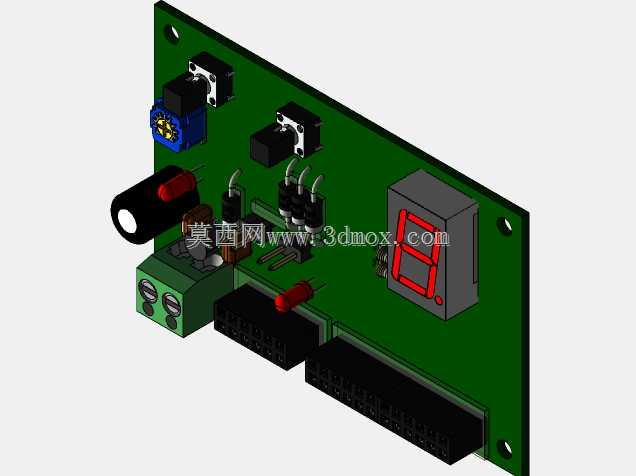

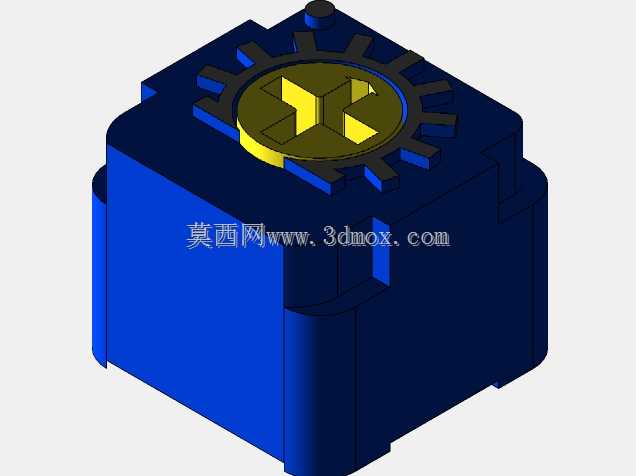

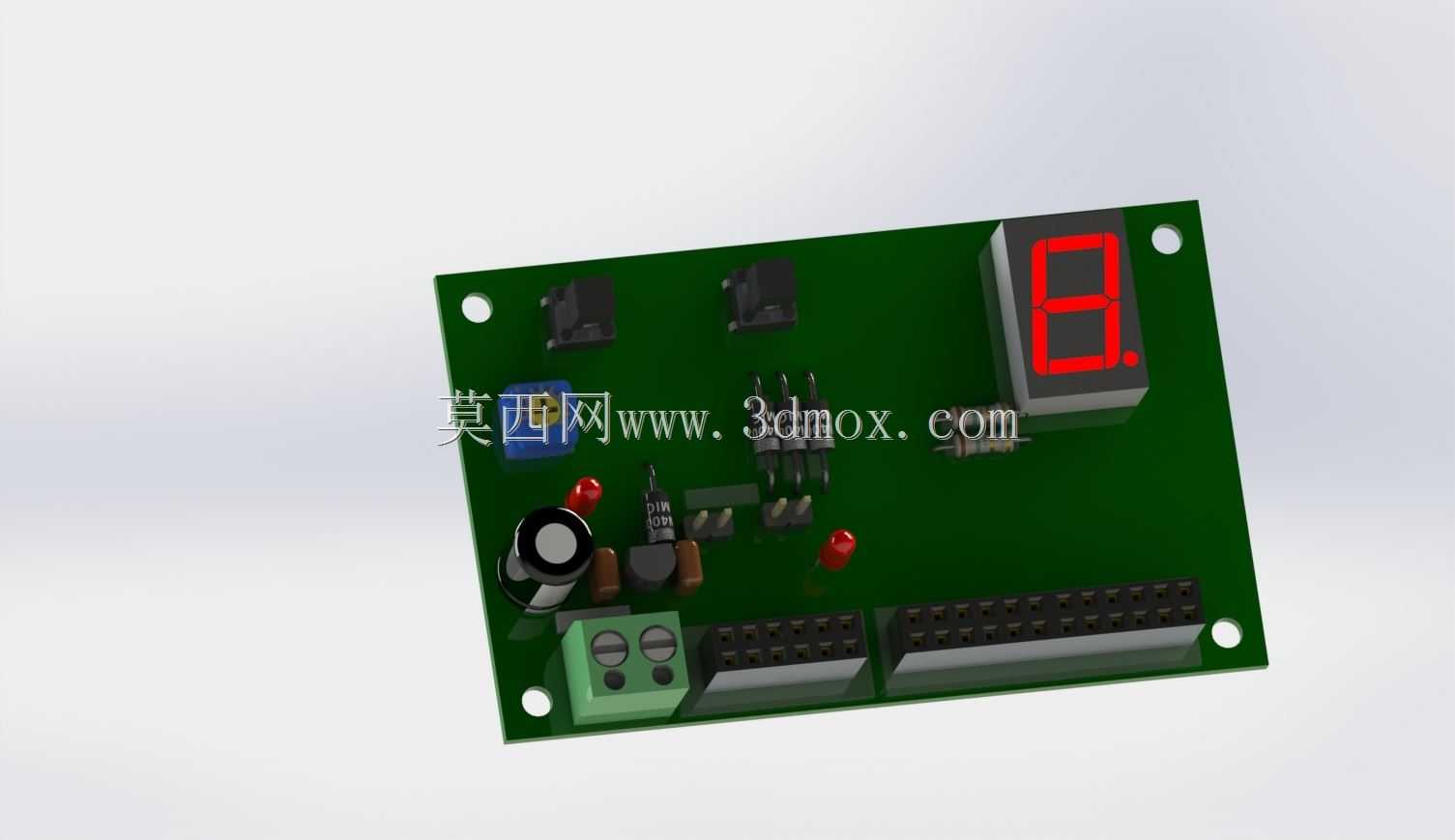

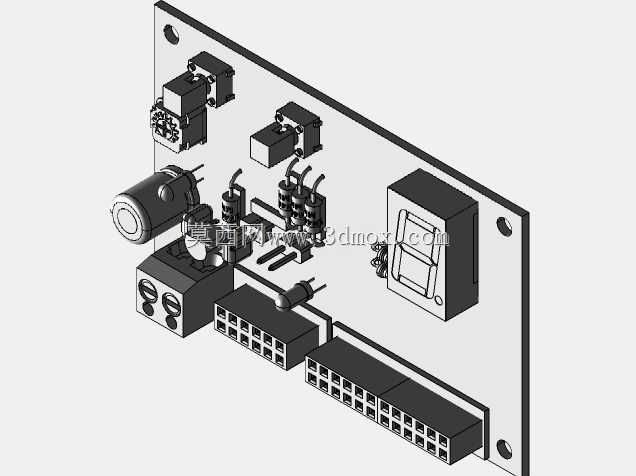

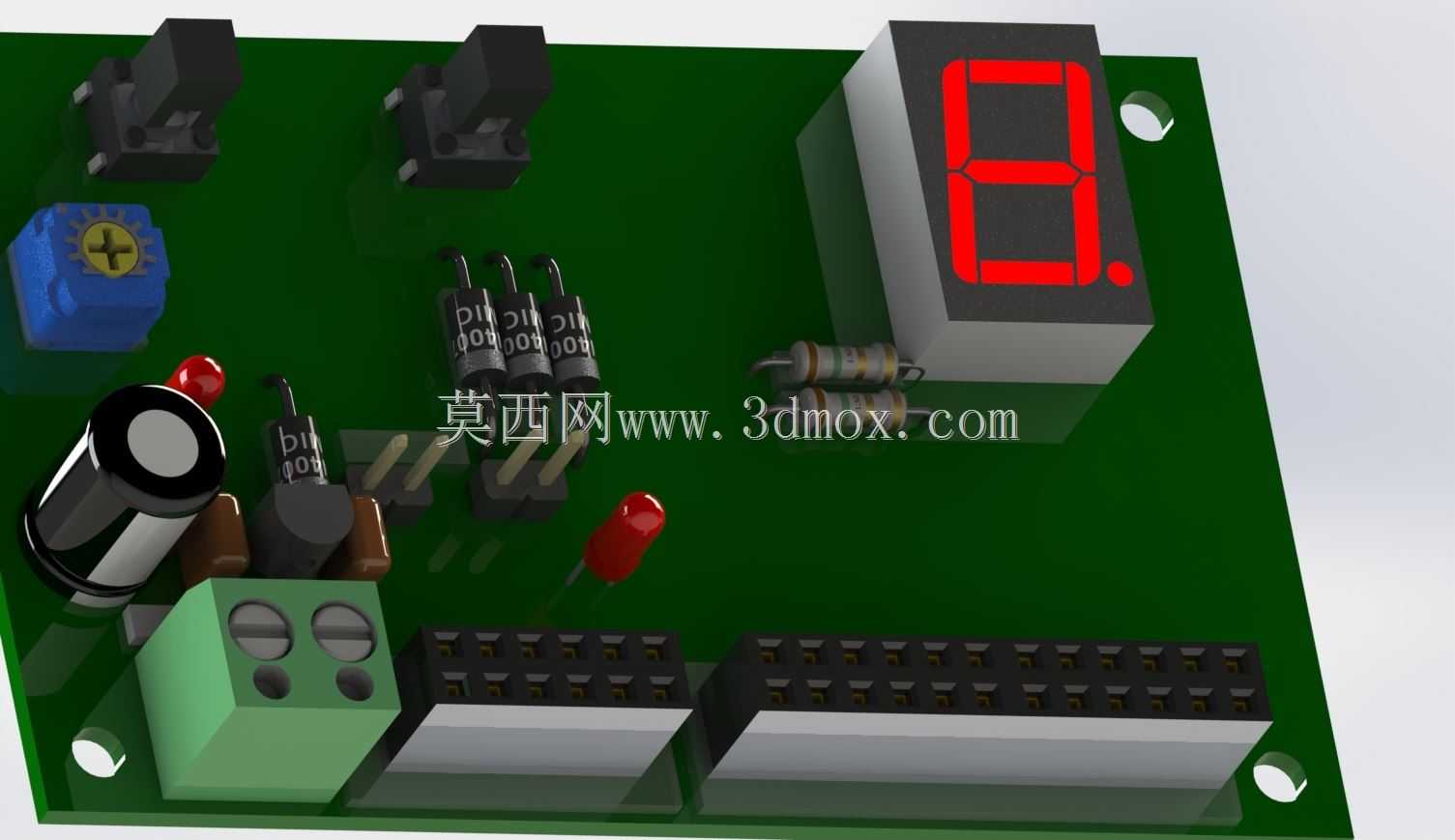

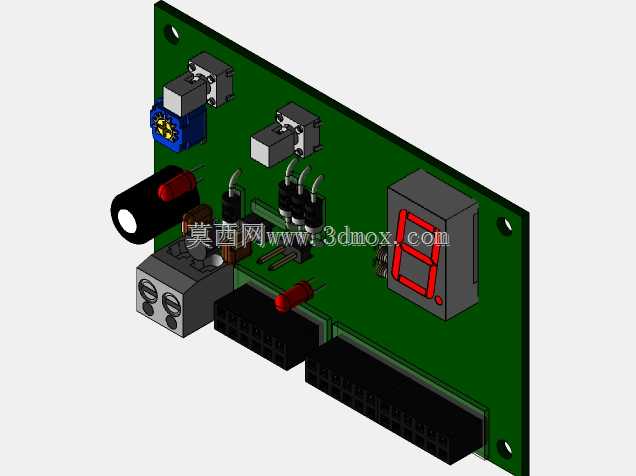

　　这款电路板的核心定位是为七段数码显示场景提供稳定的十进制循环计数驱动能力，在工业现场的工位计数、小型设备运行时长统计、教学实验台演示单元、简易生产流水线产量统计等场景中都能适配，不需要搭配复杂的主控单元即可独立完成0到9的循环计数输出，直接驱动对应规格的七段显示器件完成数字呈现。从电路布局来看，板载的电位计模块专门用于调整计数循环的速率，使用者可以根据实际场景的观测需求，灵活调整数字跳变的间隔，既可以满足快速计数的脉冲统计需求，也能适配慢速演示场景下的清晰观测要求，计数到数值9之后会自动复位到0重新开始循环，整个运行逻辑完全通过板载硬件电路实现，不需要额外烧录复杂程序，运行稳定性更高，抗干扰能力也更强，适合在工业现场的复杂电磁环境下长期工作。

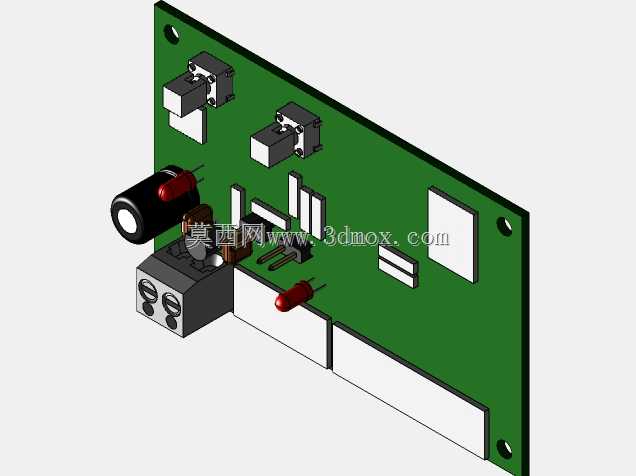

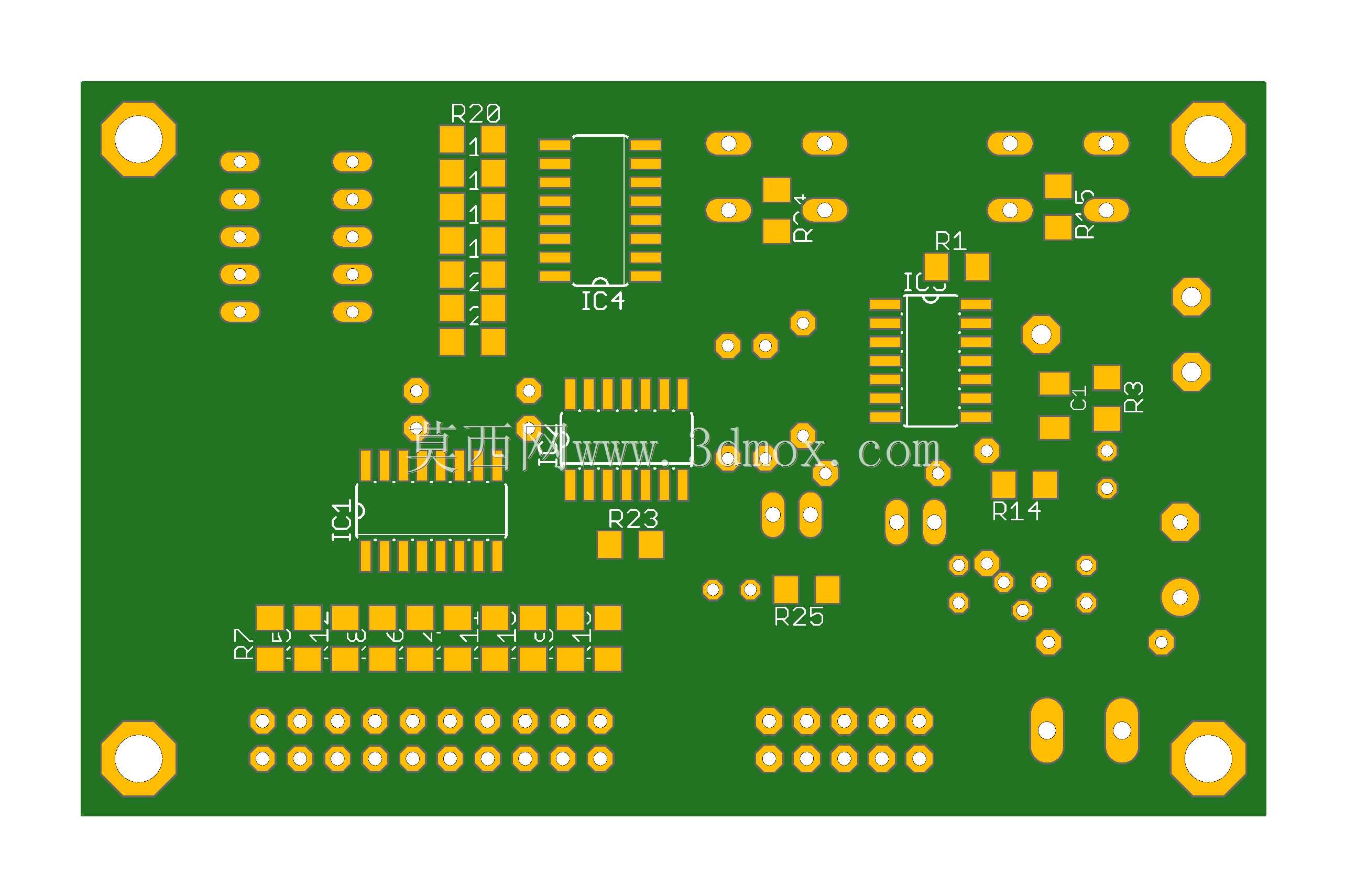

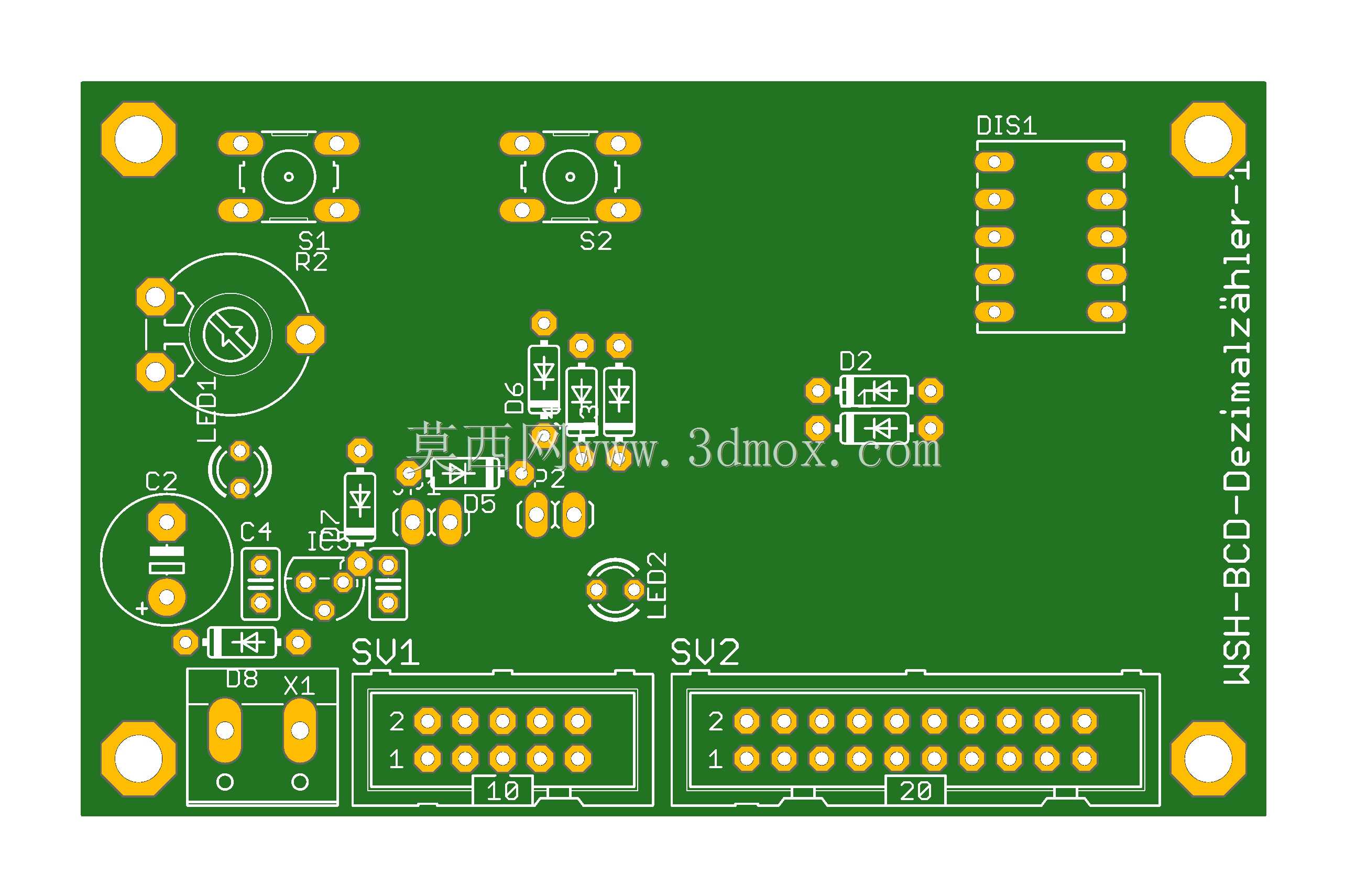

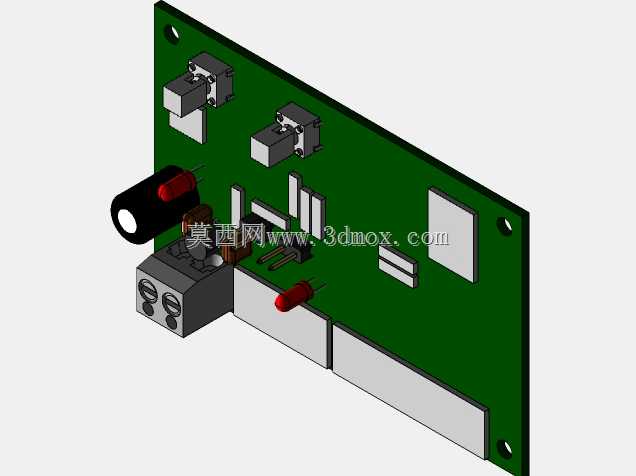

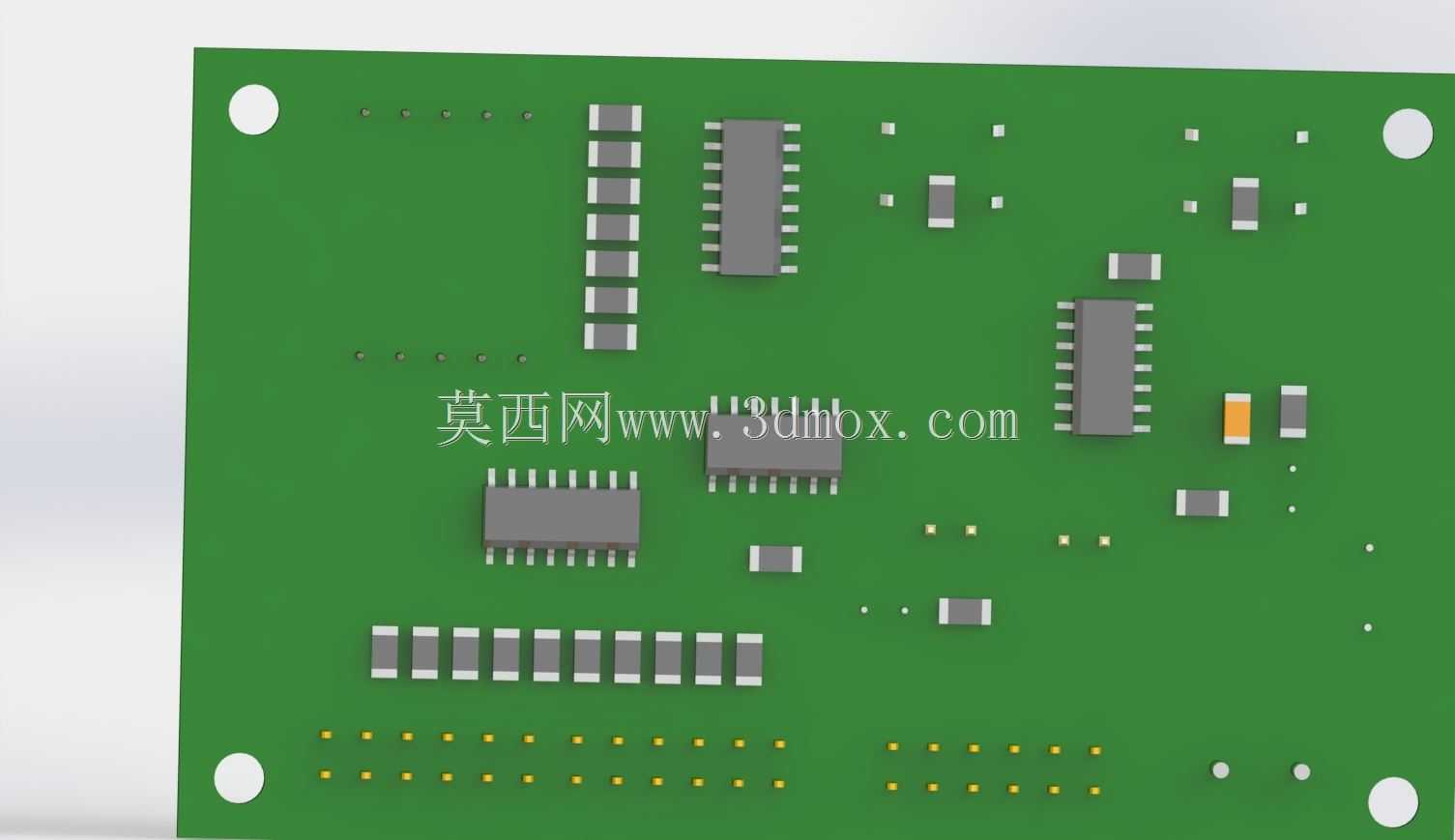

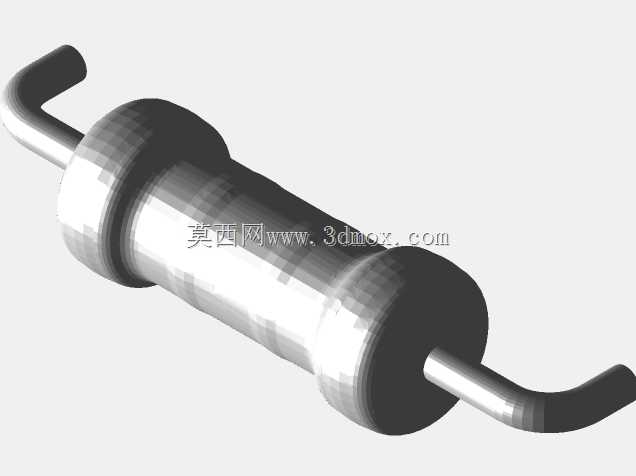

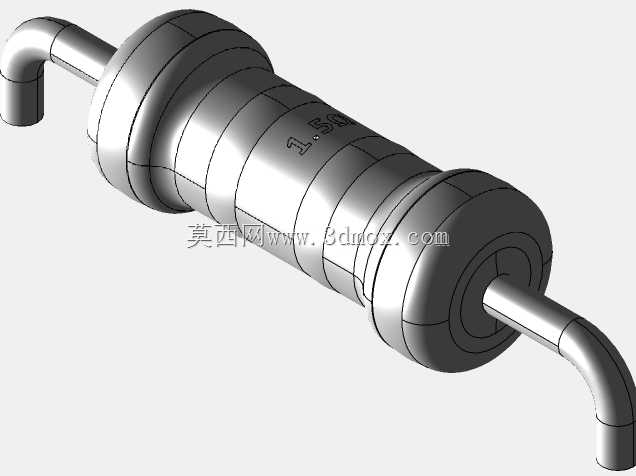

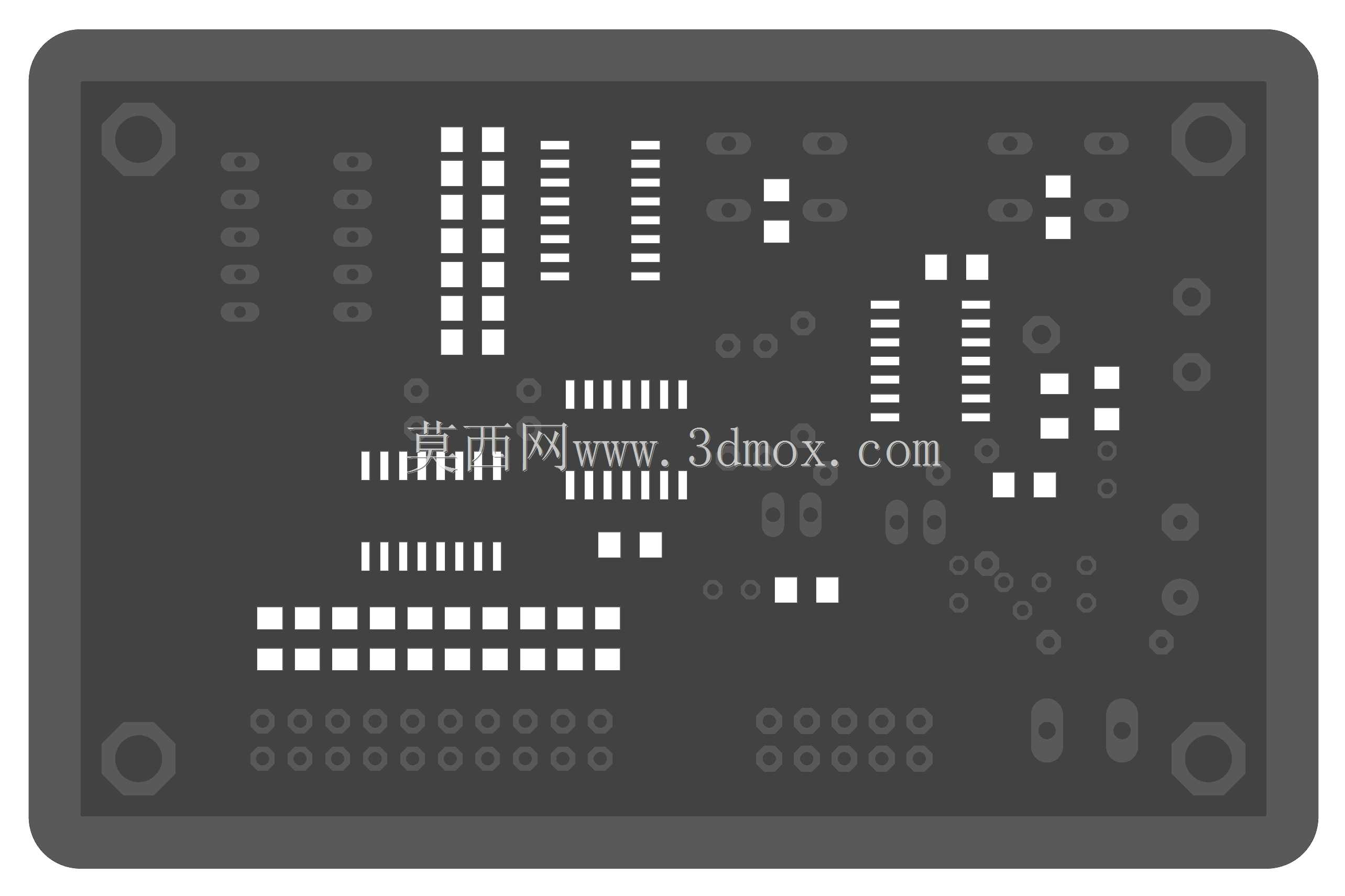

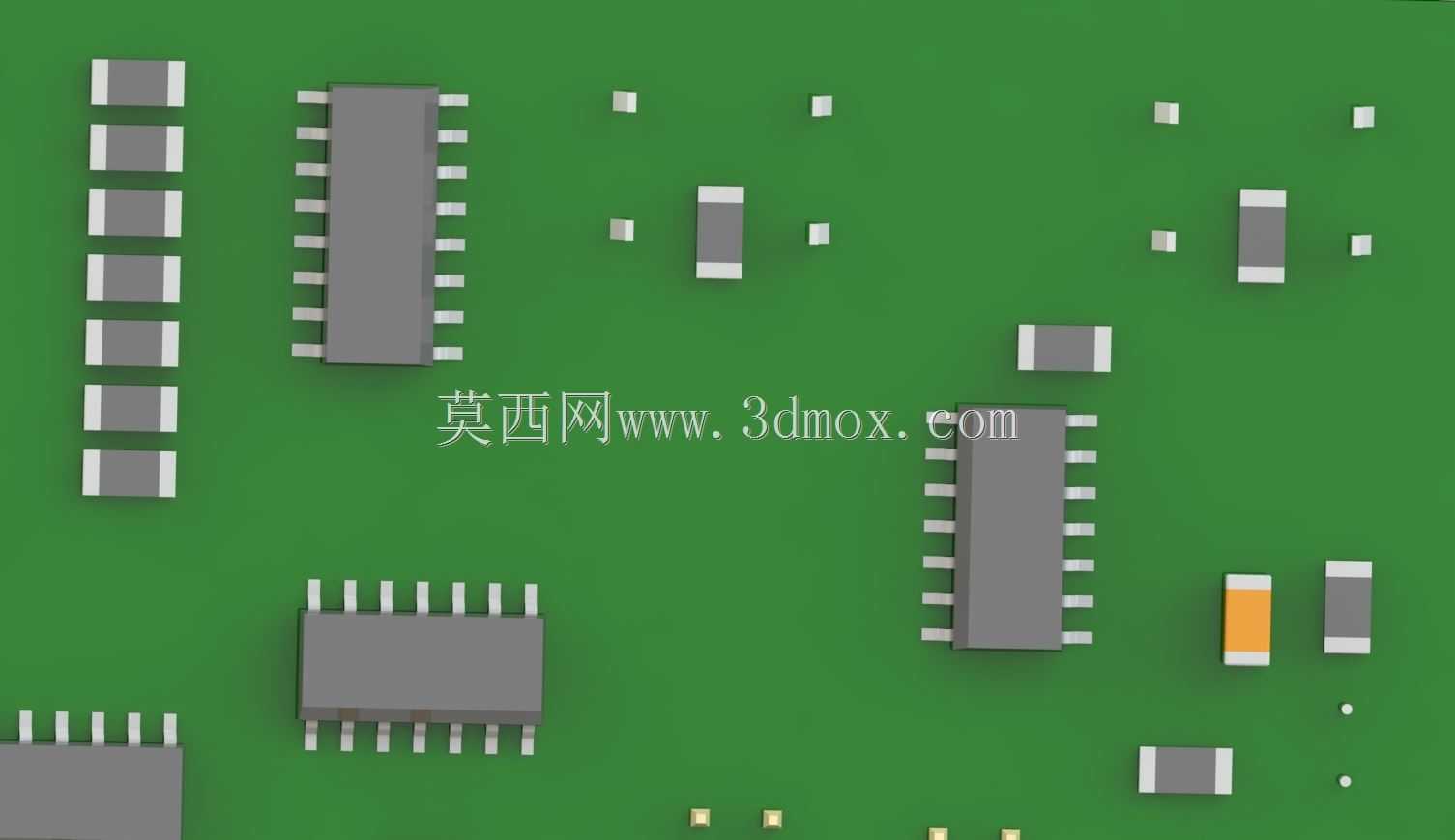

　　在设计思路上，这块PCB优先考虑了安装适配性与生产便利性，四个角设置了标准的圆形安装固定孔，孔位周边做了焊盘补强处理，安装时可以通过铜柱或者螺丝直接固定在设备壳体内部的安装柱上，不需要额外设计定制安装支架，板边到最外侧元件焊盘的距离预留了足够的安全间隙，安装时不会出现元件与壳体结构干涉的问题。板上的元件排布按照信号流向做了分区处理，电源输入区域、计数逻辑处理区域、电位计调速区域、显示输出接口区域各自独立，不同功能区的走线做了合理的间距避让，减少信号之间的串扰，电阻、电容等贴片元件都采用了标准封装规格，既可以支持SMT贴片量产，也能满足手工焊接打样的需求，IC座的预留设计也方便后期更换逻辑芯片，降低维护成本。

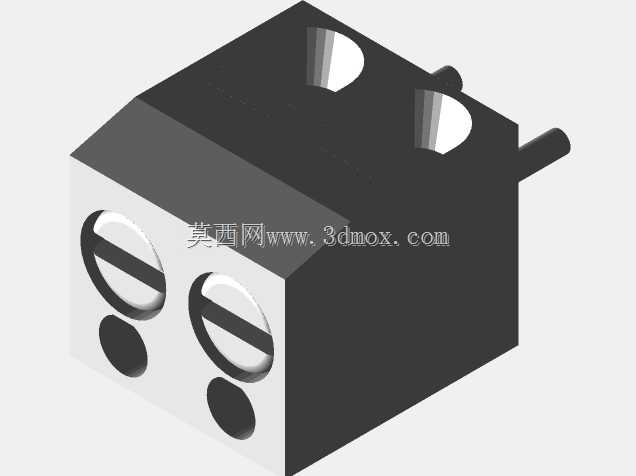

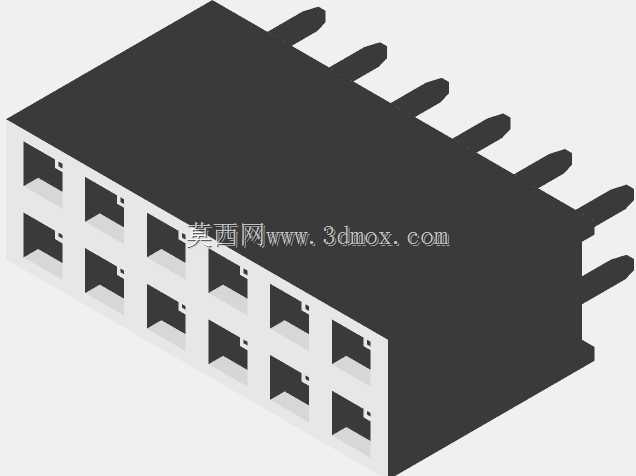

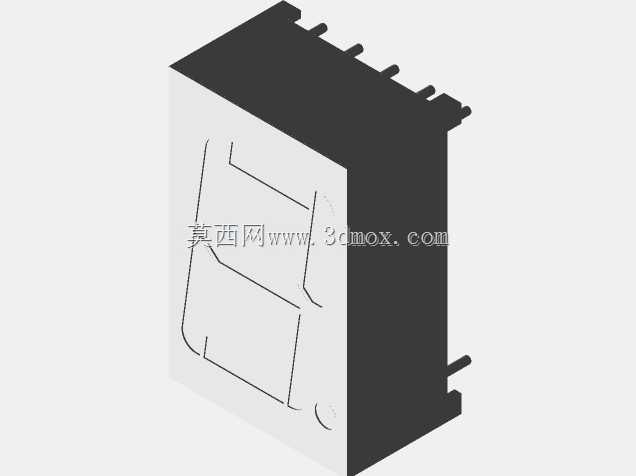

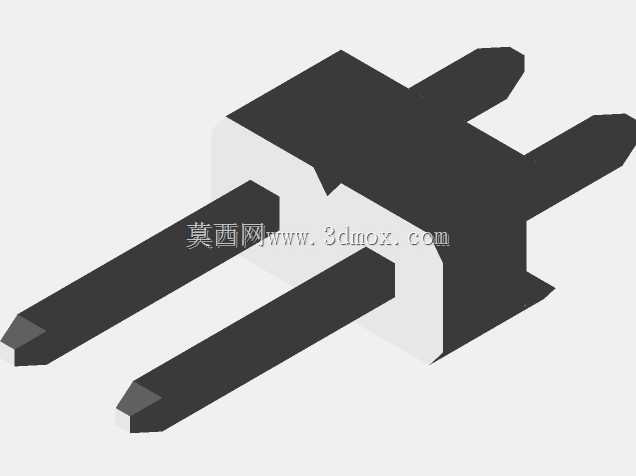

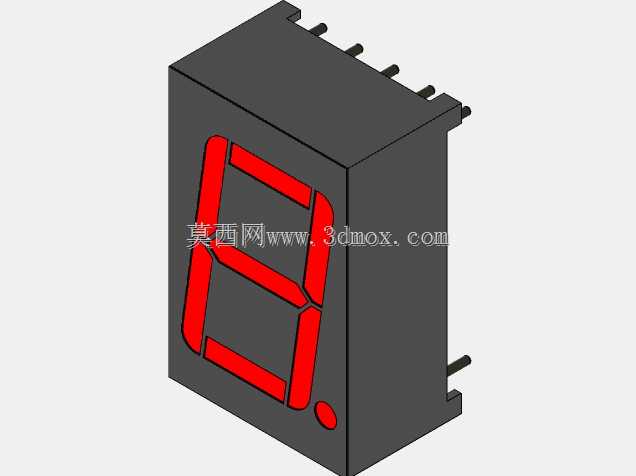

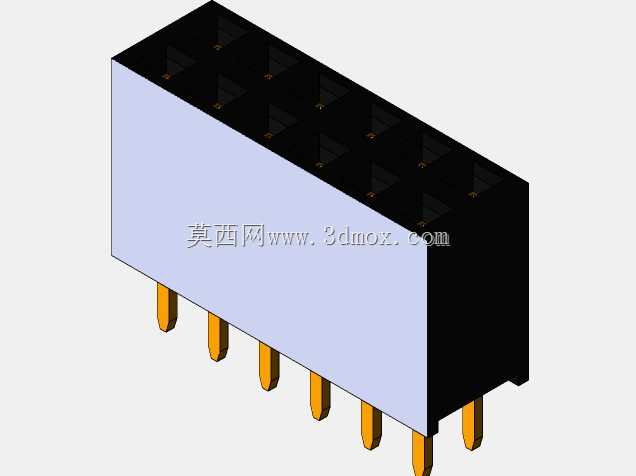

　　从安装边界来看，整板的外形为规则矩形，四个固定孔的中心距按照通用小型控制板的标准间距设置，适配市面上多数通用仪表壳体的内部安装位，板上的接插件都排布在板边同侧位置，方便外部线束的连接与整理，不会出现线束弯折后与其他元件干涉的情况。显示输出的引脚排布对应通用七段数码管的引脚定义，可以直接通过排针连接常规的共阴或者共阳七段显示器，不需要额外做引脚转接。电位计的调节端预留了伸出位置，安装完成后可以在壳体外部通过旋钮直接调整计数速度，不需要拆开设备外壳即可完成参数调整。

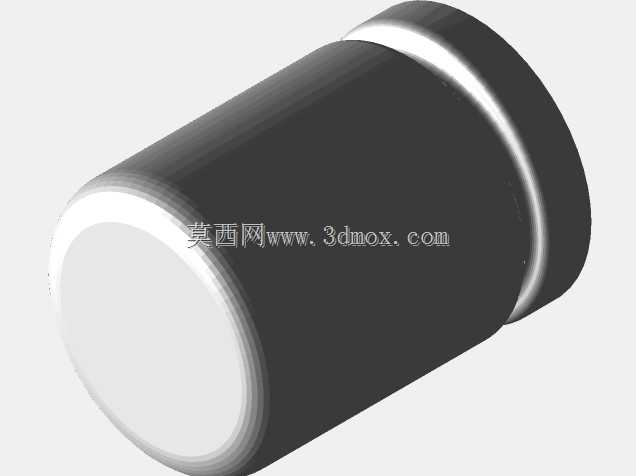

　　实际应用中，这块计数板可以直接嵌入到各类需要简易数字显示计数的小型设备中，比如小型冲床的计数单元、包装设备的分包计数模块、教学演示装置的计数显示部分，相比集成式的计数模块，它的硬件逻辑完全透明，结构设计人员可以根据自身设备的需求灵活调整外围连接方式，不需要受限于集成模块的固定接口与功能限制。板上的所有焊盘都做了标准化设计，生产时的工艺门槛低，常规的PCB打样厂商都可以直接生产，元件也都是通用的电子物料，采购方便，整体BOM成本可控，适合小批量设备配套使用。在电路可靠性设计上，电源输入端预留了滤波电容的安装位，可以根据实际供电的纹波情况选择焊接对应规格的滤波元件，进一步提升供电稳定性，避免供电波动导致的计数跳数或者复位异常问题，计数逻辑部分的元件参数都经过匹配，确保0-9循环计数的逻辑准确，不会出现乱码或者跳数的问题。
