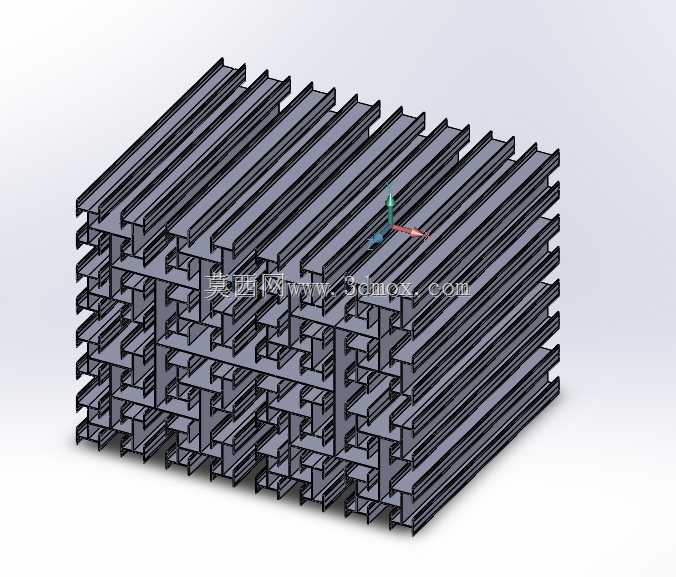

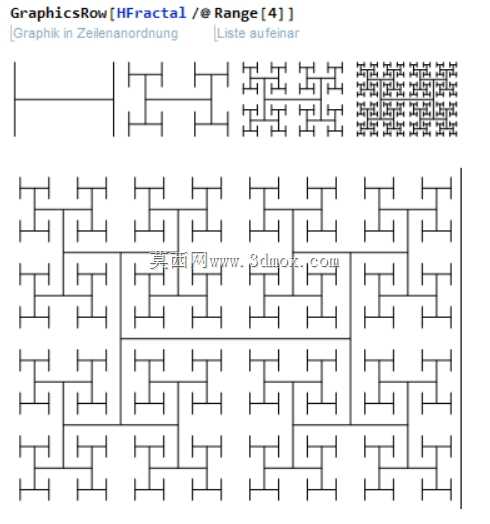

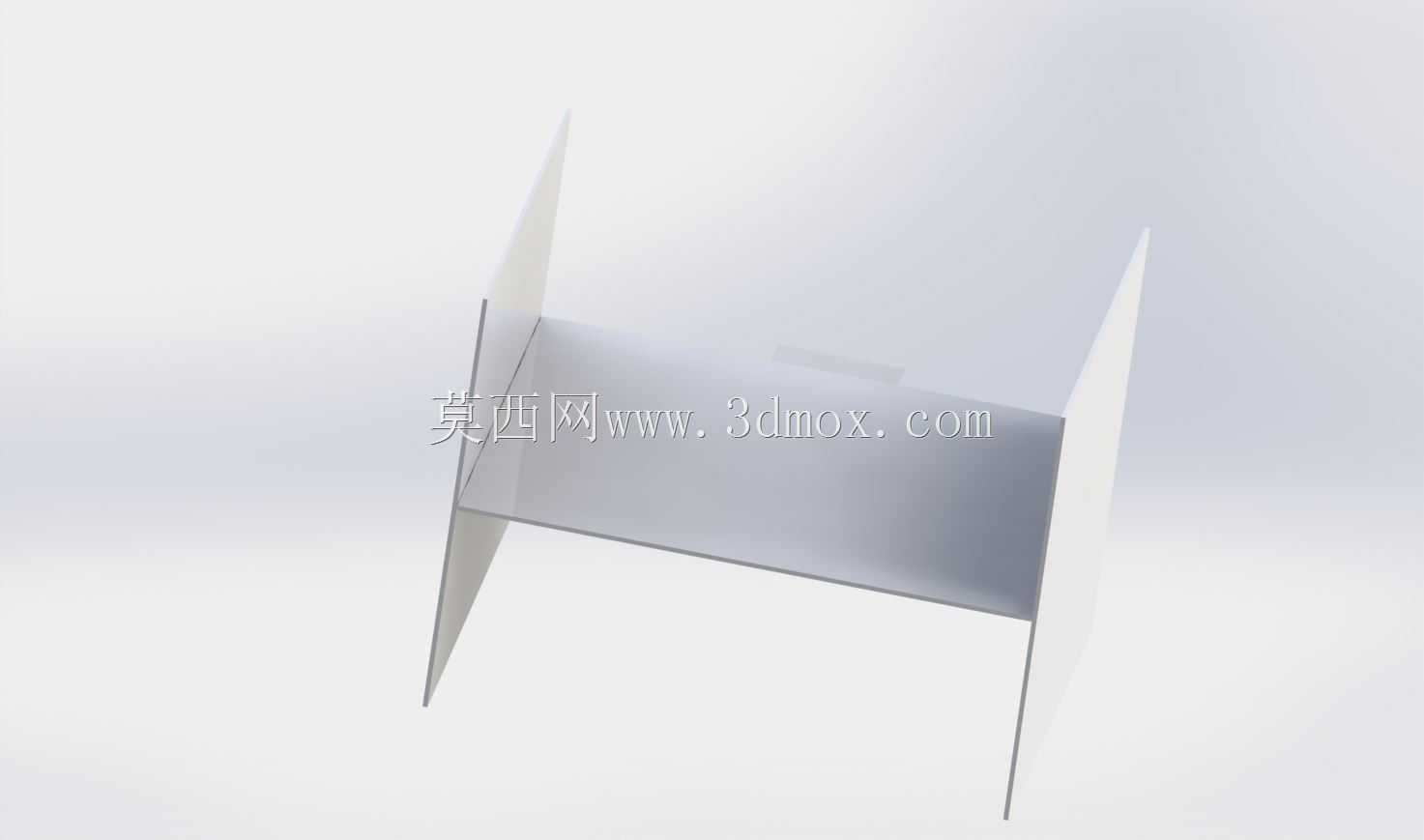

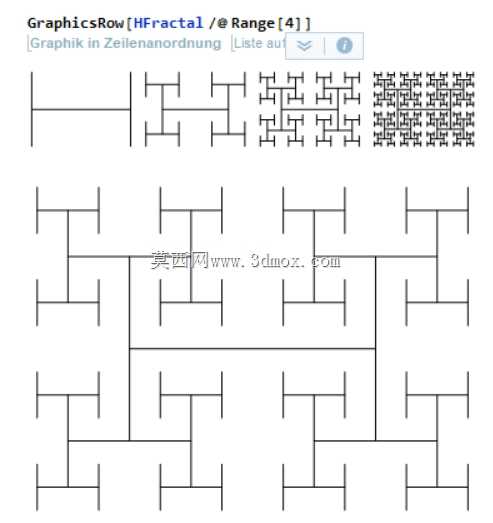

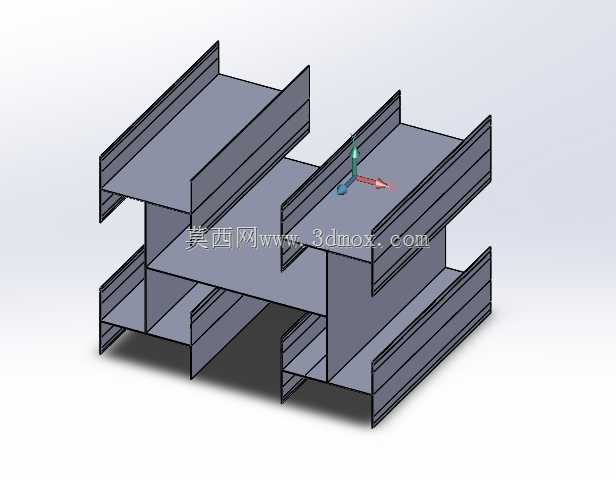

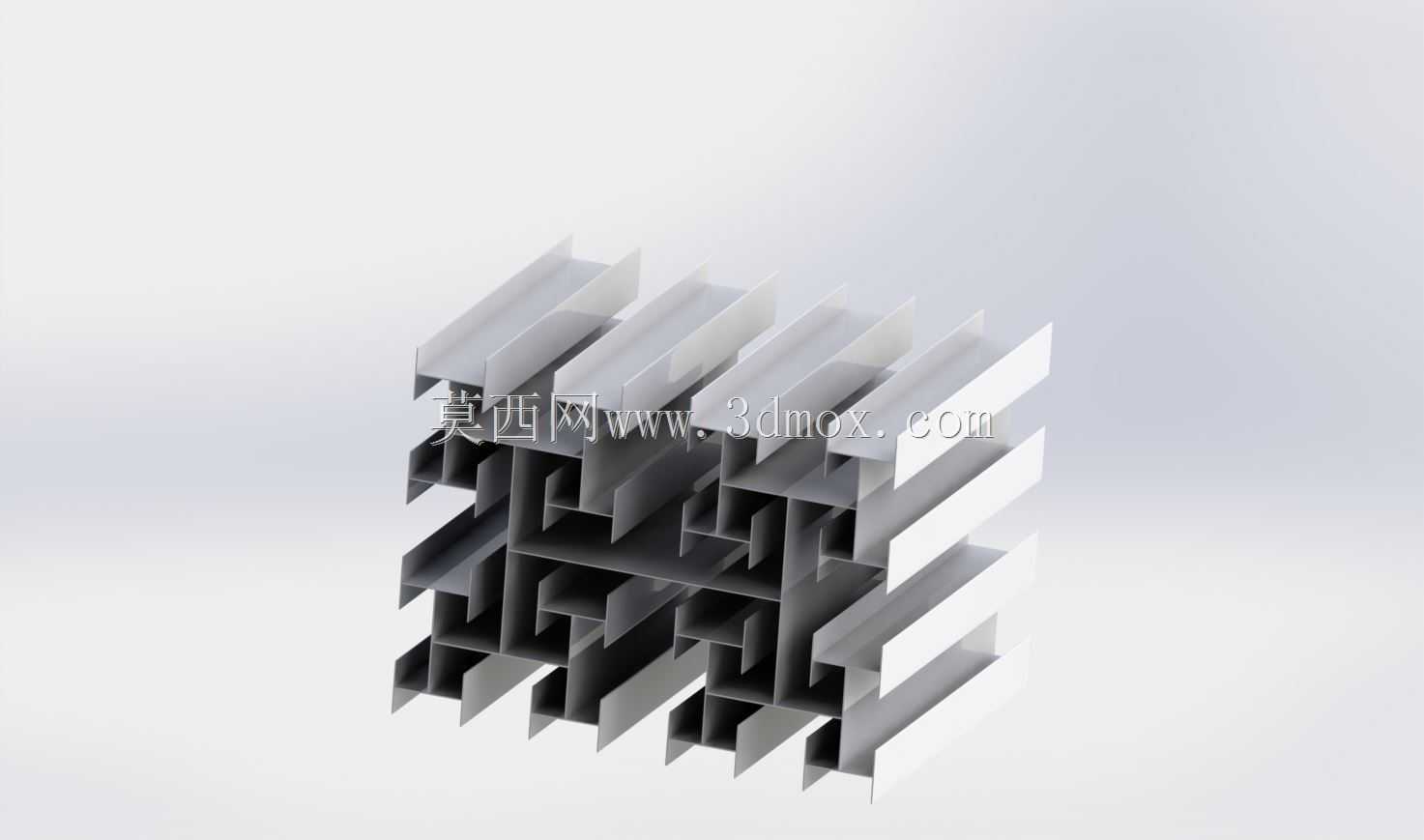

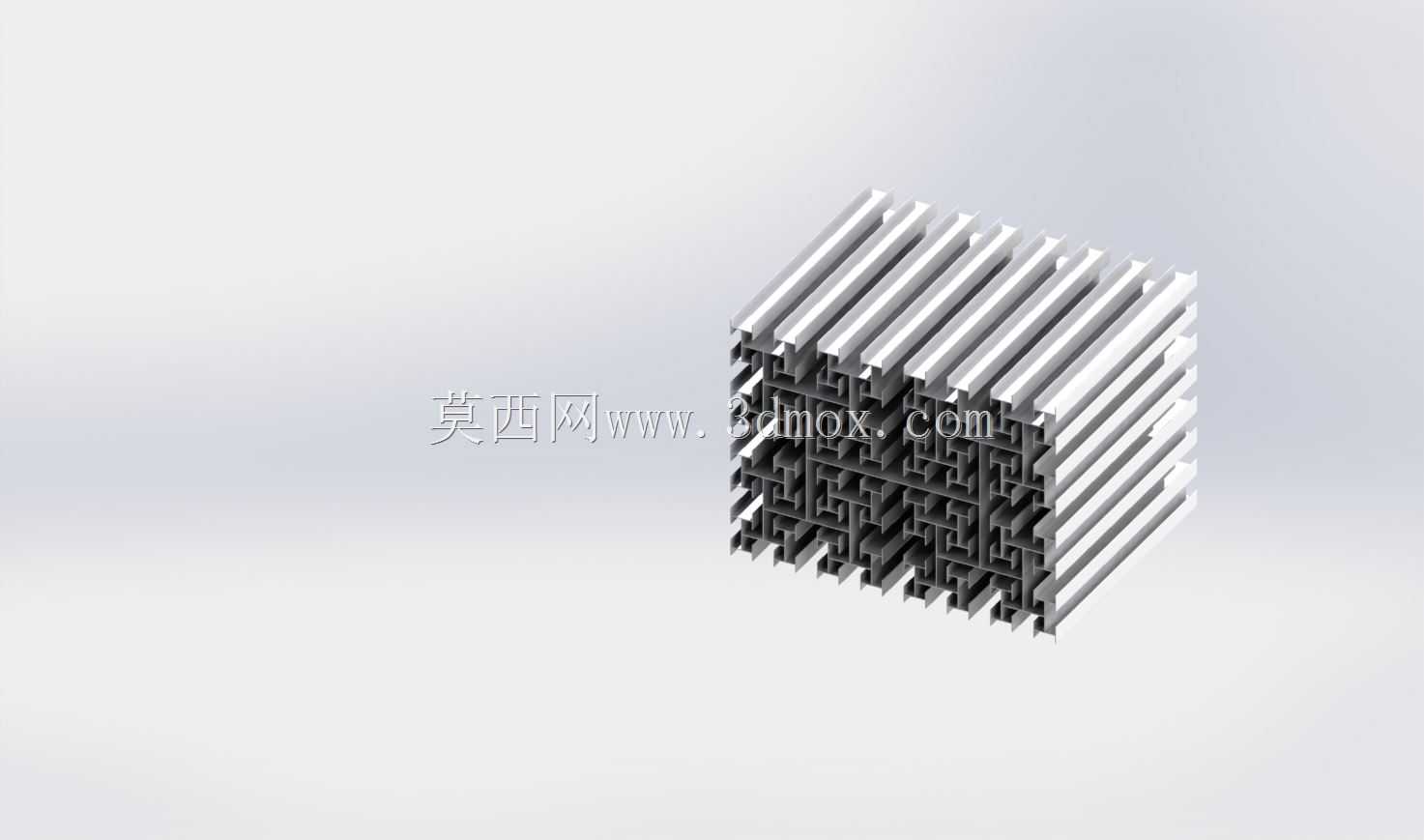

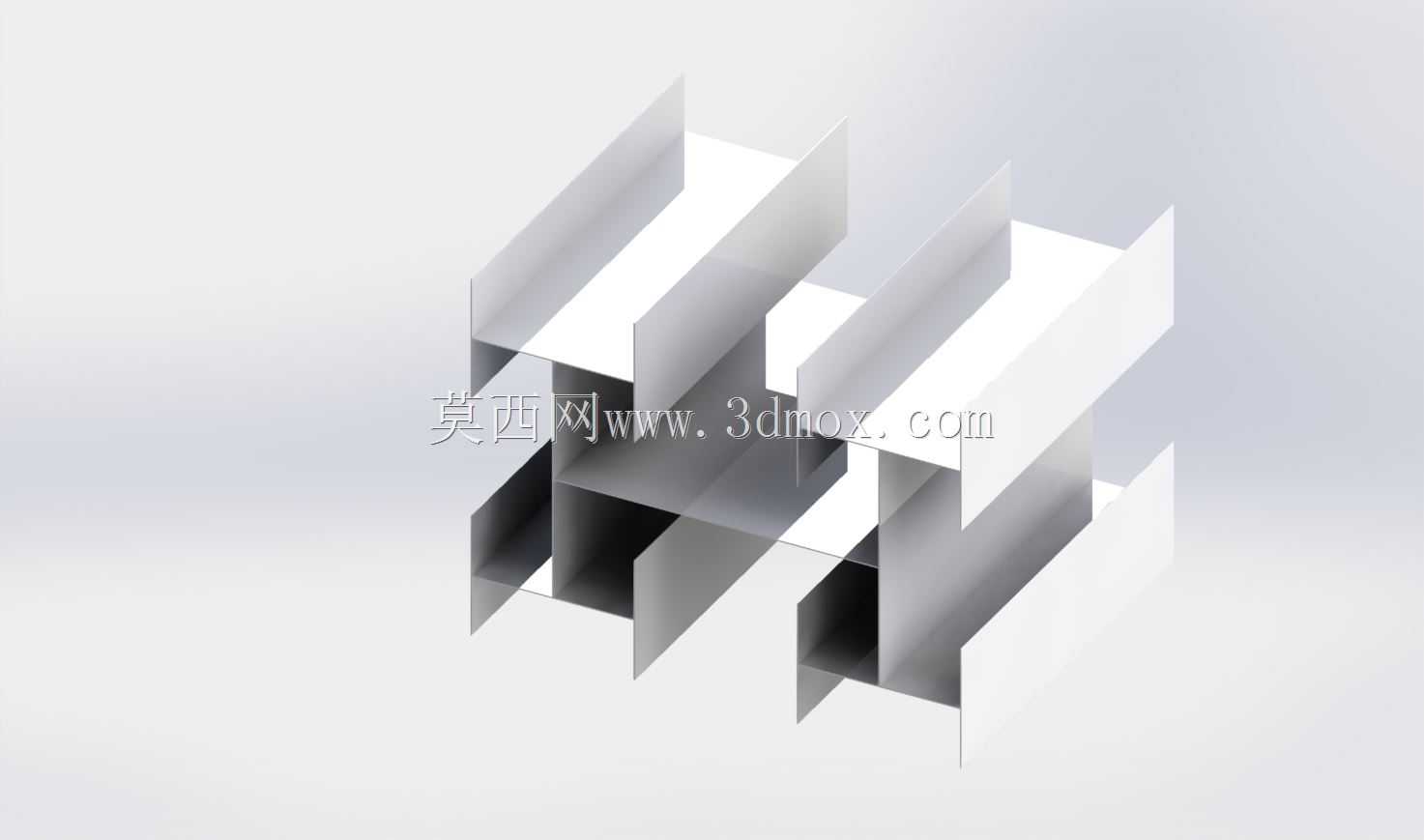

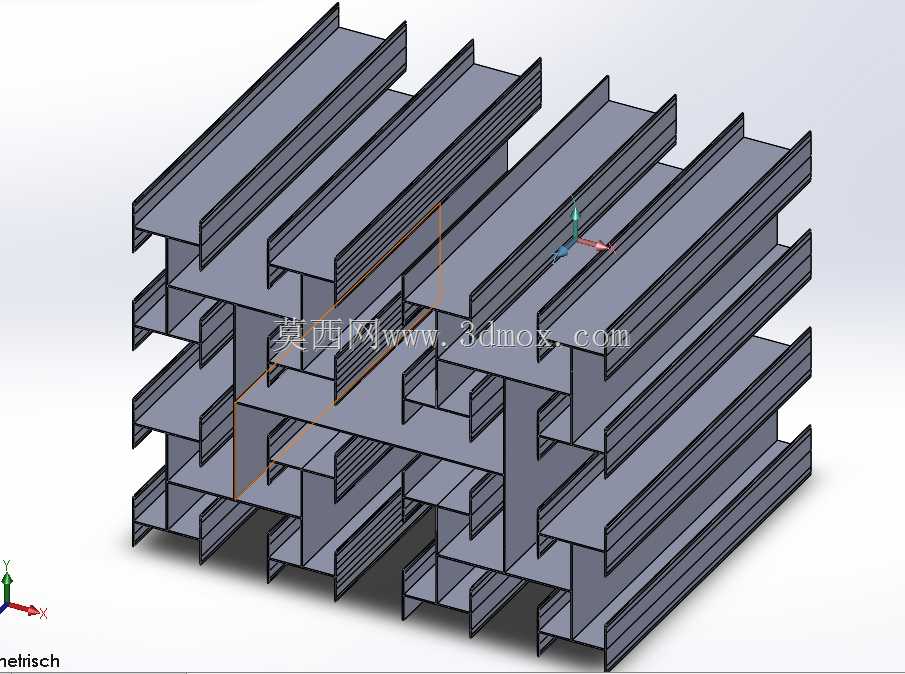

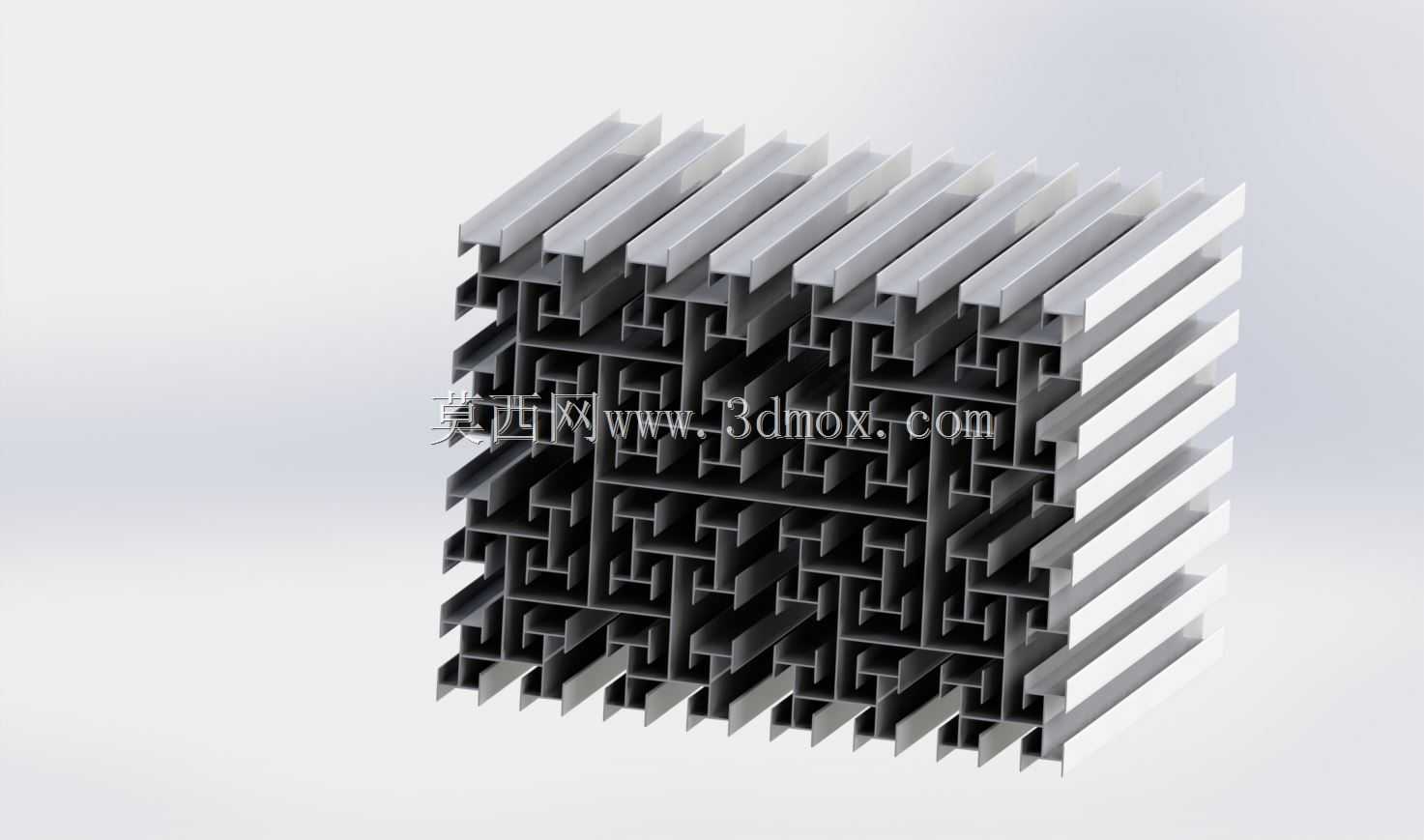

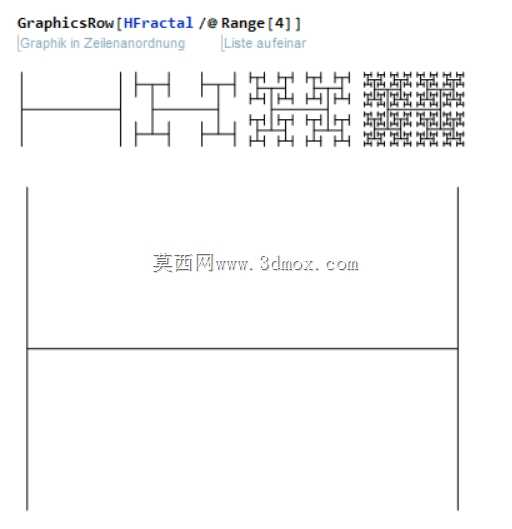

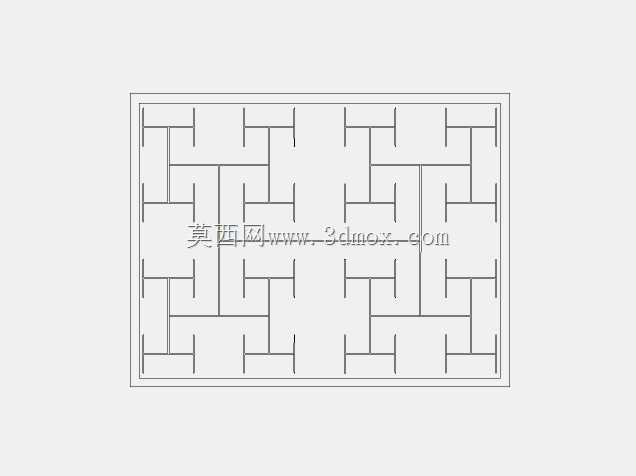

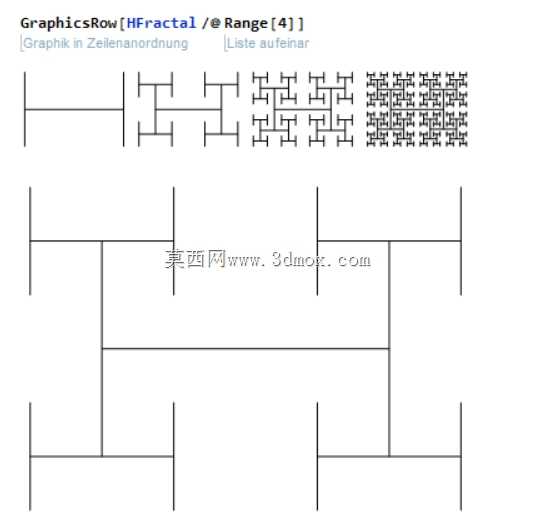

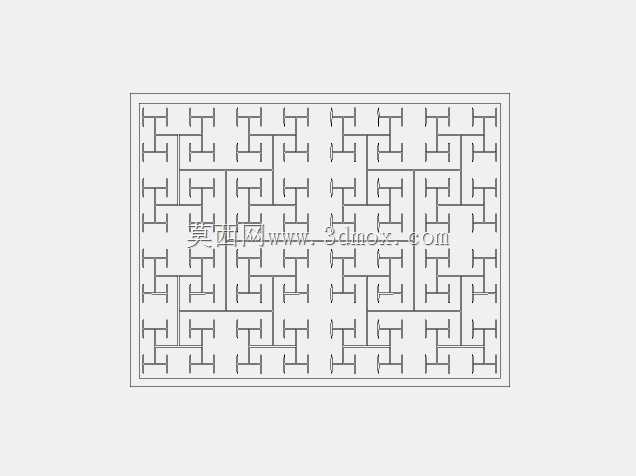

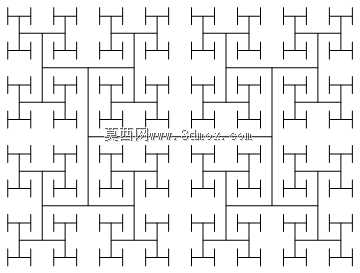

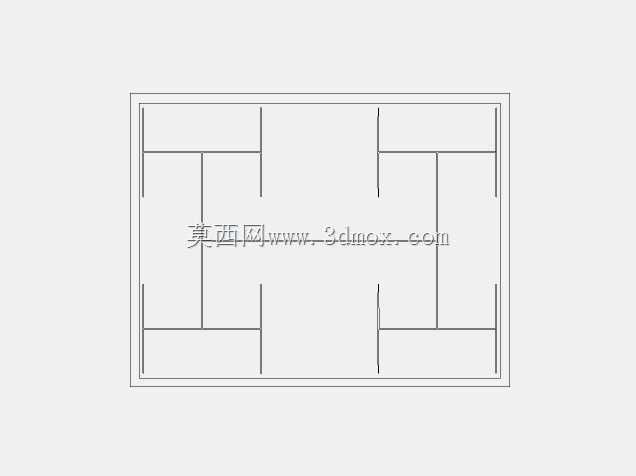

这类分形交错的立体结构,最早源于空间填充曲线的工程化落地探索,核心逻辑是用连续的一维线性路径完成二维平面乃至三维空间的无间隙覆盖,在换热、吸能、流体均布等场景有着极高的应用价值。从结构本身来看,整个立方体单元的每一层级都遵循H型线段的正交对齐规则,从一阶基础H形骨架开始,每一级分支都在上一级线段的端点处垂直延伸出等比例缩小的H形单元,层级递进至第四阶后,整体形成了孔隙均匀、路径连续的立体网格结构。不同于常规的直肋散热结构,这种分形H树结构的连续流道不存在流动死区,当用于紧凑型换热芯体时,冷却介质可以沿着连续的分形路径从结构中心均匀扩散到整个立方体的各个端面,不会出现常规直肋结构边角区域流速过低、换热效率不均的问题。在结构设计过程中,

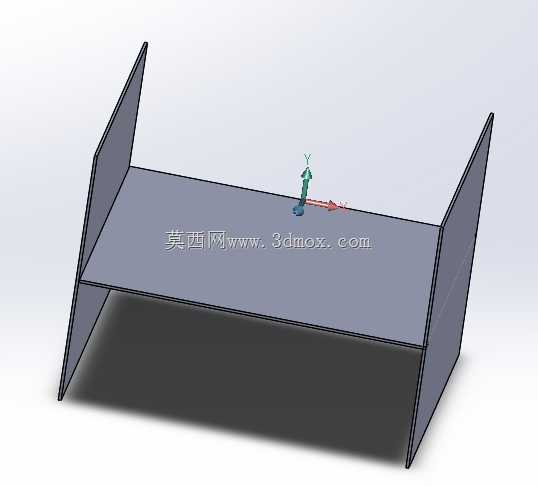

首先需要确定基础单元的外形边界,整个立方体的长宽高尺寸保持等比例,所有肋条的壁厚保持一致,避免3D打印或者铣削加工时出现壁厚差过大导致的变形问题;每一级H形分支的长度按照固定比例缩放,相邻层级的线段保持严格正交,所有转角处均采用等半径圆角过渡,既可以减少流体流经转角时的阻力损失,也能避免应力集中导致的结构受力断裂。从安装适配性来看,这种立方体结构的六个端面均为平整的肋条端面,可以直接贴合在需要换热的功率器件表面,不需要额外设计转接安装面,结构本身的孔隙率可以通过调整分形阶数和肋条壁厚灵活调整,当用于吸能缓冲场景时,调整肋条壁厚和分形阶数可以让结构在受到轴向冲击时,从最外层的高阶分支开始逐层溃缩,吸能过程平稳无突变,
比常规的蜂窝吸能结构有着更可控的压溃力曲线。在流体均布应用场景中,这种结构可以作为微通道反应器的流道芯体,反应流体从结构一端的中心位置进入后,沿着分形H树的路径逐级分流,最终均匀分布到整个出口端面,分流过程中每一级的分流角度保持一致,流量分配偏差可以控制在极低的范围内,远优于常规的并联直孔流道的均流效果。设计时需要注意,不同层级的肋条衔接处要保证几何连续性,不能出现断差或者重叠,否则会在加工时出现支撑残留或者流道堵塞的问题;整个结构的外轮廓尺寸公差可以根据安装场景调整,所有肋条的拔模角度保持一致,若采用铣削加工,需要保证每一层的肋条之间的间隙大于刀具直径,避免出现加工干涉;若采用金属3D打印加工,
需要将结构的成型方向调整为肋条延伸方向与打印基板呈一定角度,减少悬空支撑的数量,降低后处理的工作量。这种结构的另一个应用方向是作为紧凑型电磁屏蔽体,连续的金属肋条形成的立体网格可以在多个方向上对电磁波进行多次反射衰减,相比平面屏蔽网有着更宽的屏蔽频段,同时均匀的孔隙还可以保证通风散热的需求,解决了常规屏蔽结构散热与屏蔽效能难以兼顾的矛盾。在结构力学性能上,由于分形结构的受力路径是连续传递的,在承受多方向的压载荷时,载荷可以沿着连续的H形肋条逐级分散到整个结构,不会出现局部应力过高的问题,同等重量下的抗压强度比实心立方体切削的网格结构高出近四成。
