分形结构西格宾斯基空间填充立体构件

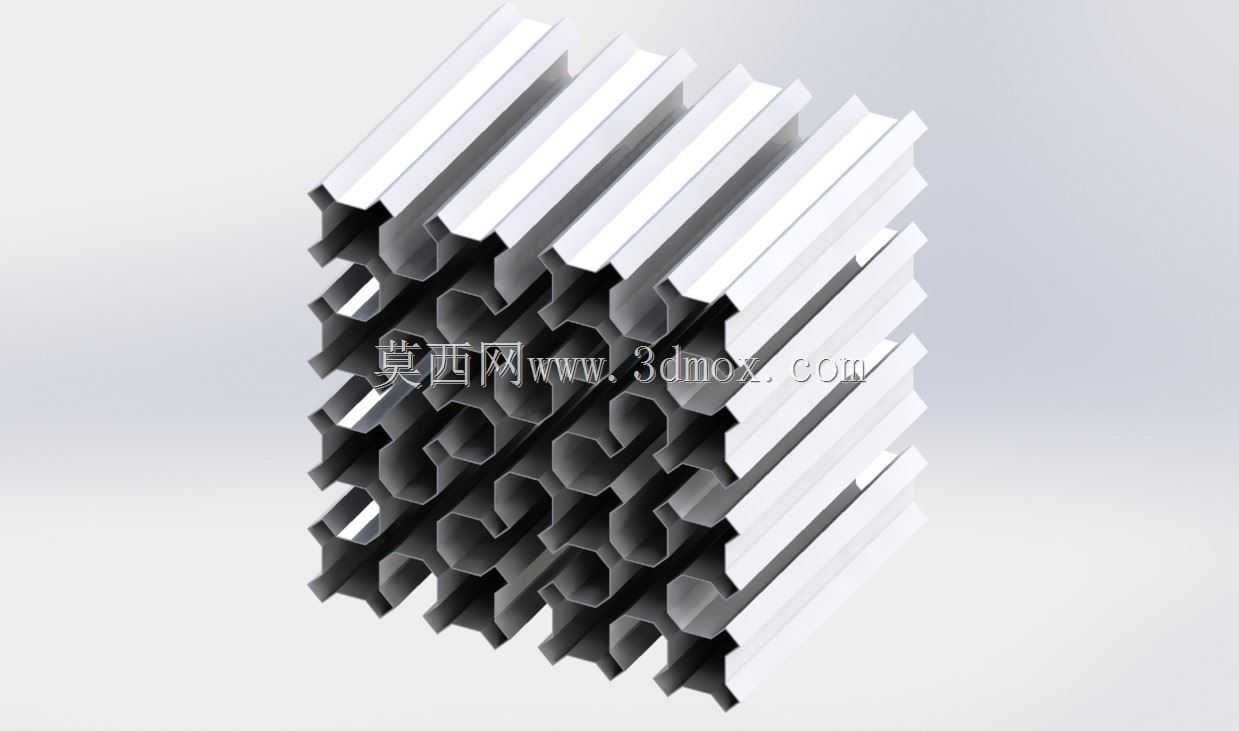

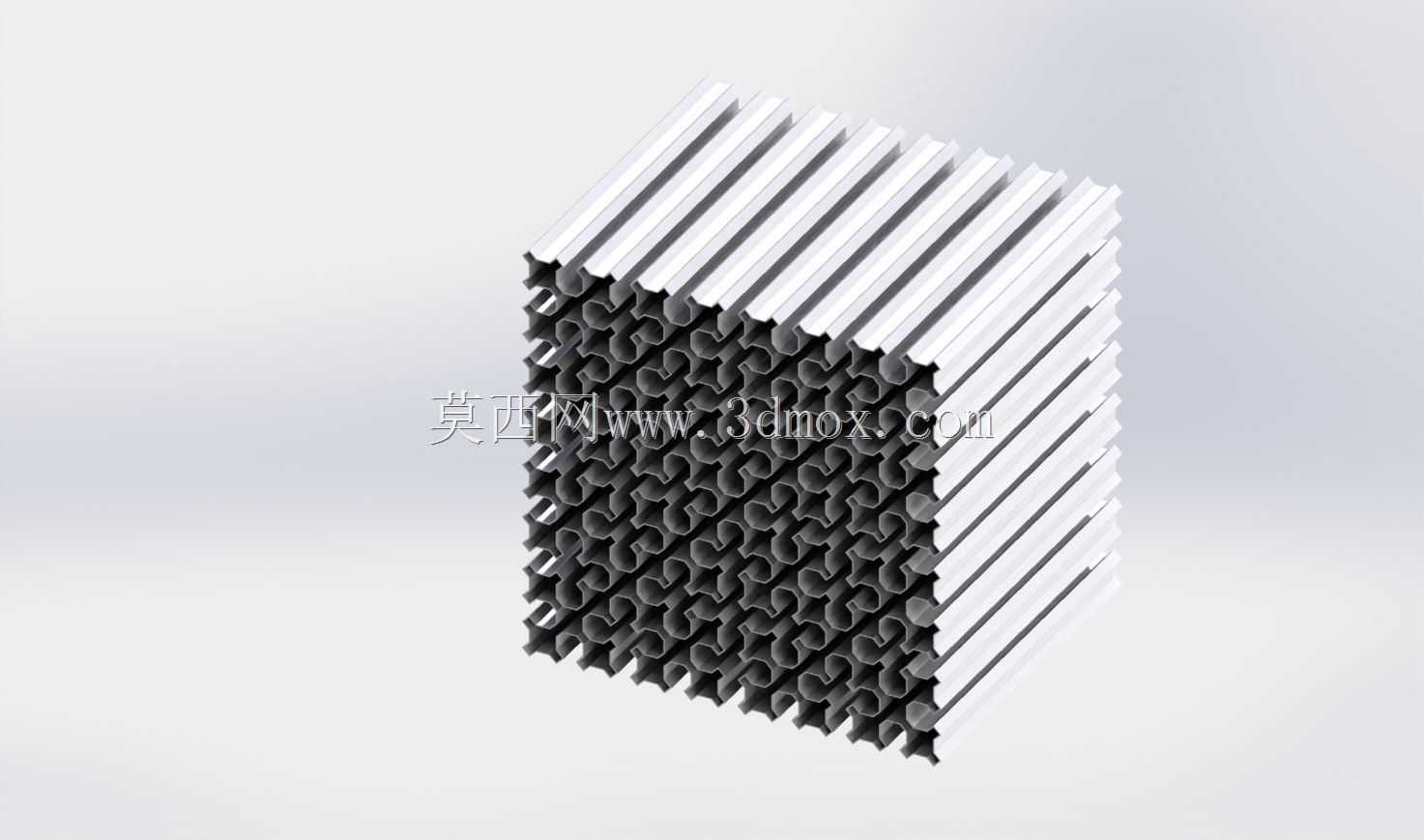

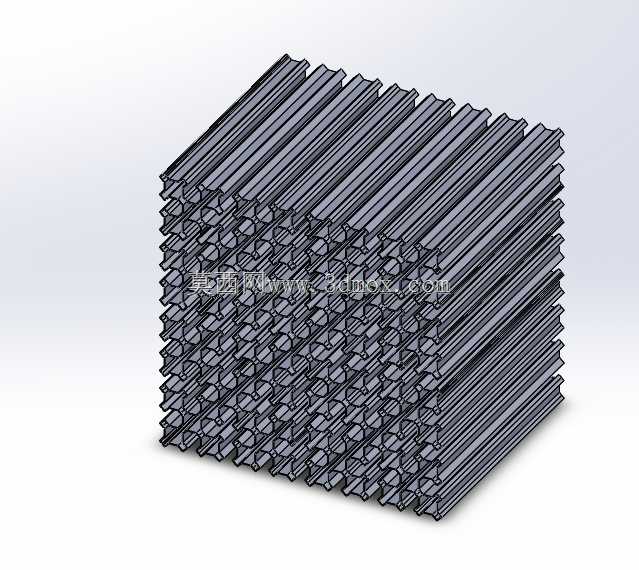

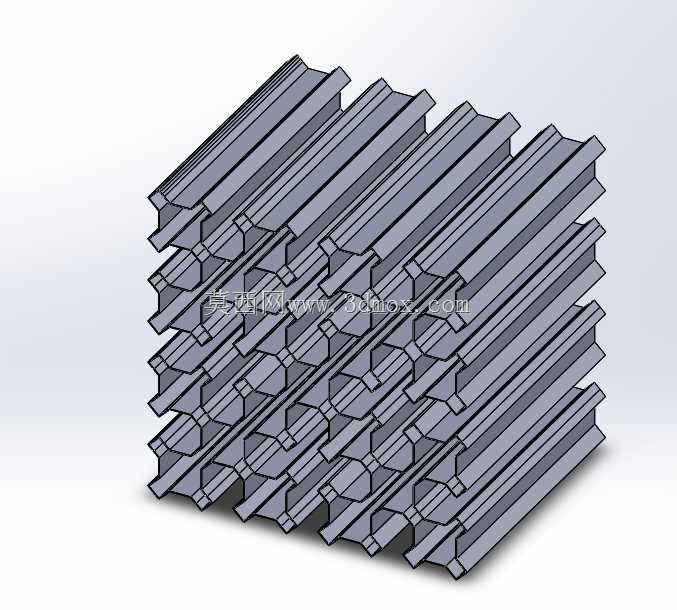

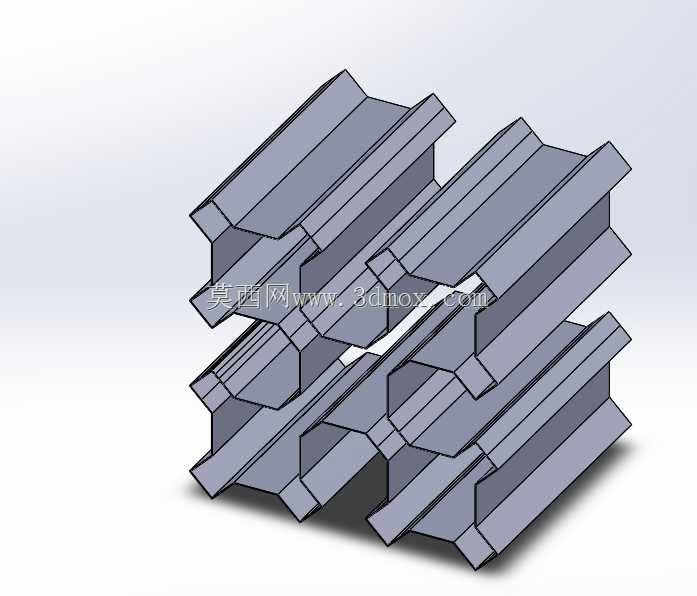

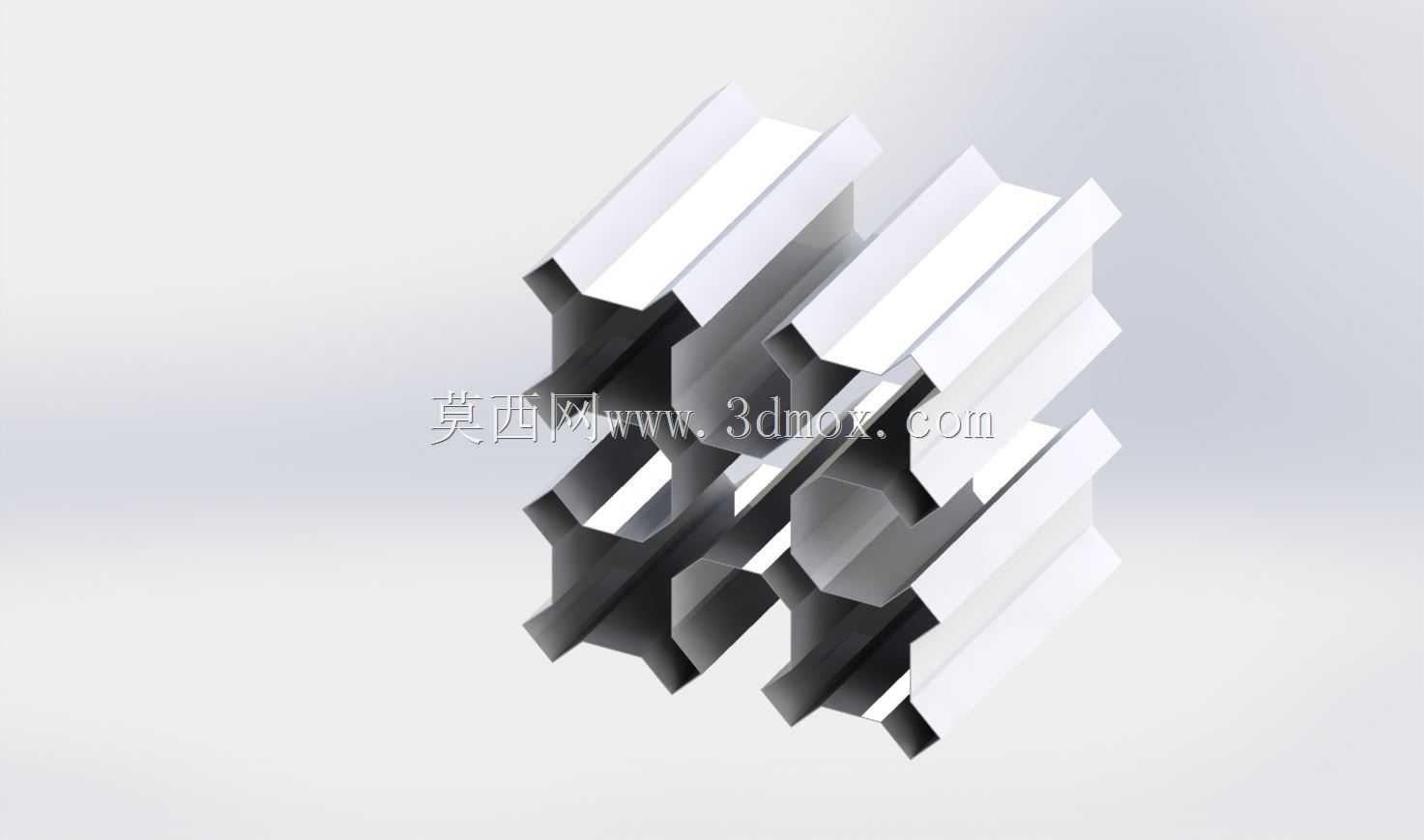

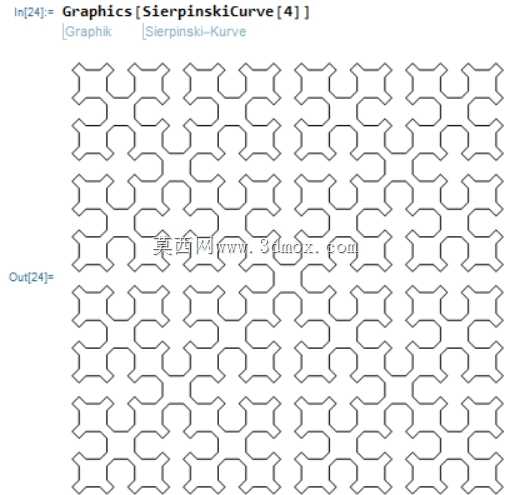

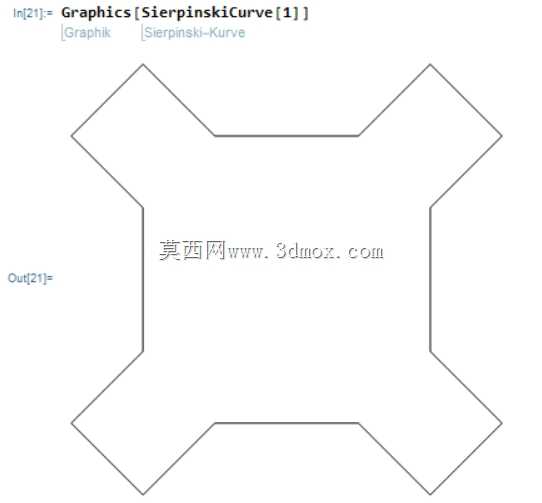

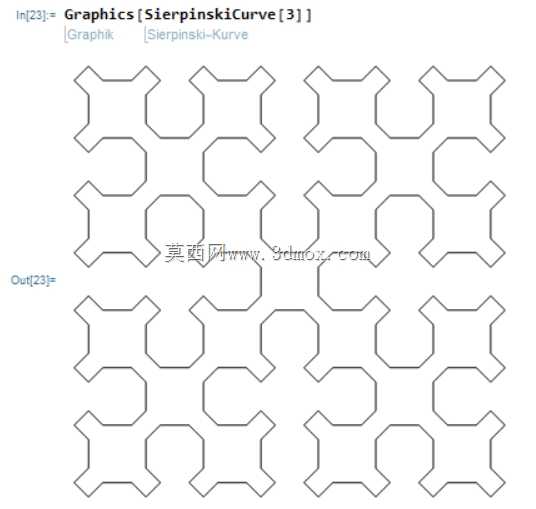

　　这类基于西格宾斯基曲线延伸的三维分形结构，最早在数学领域作为空间填充曲线的典型案例存在，延伸到工程应用场景后，在轻量化承载结构、多孔介质流道设计、吸能缓冲构件领域有明确的落地价值。从结构设计逻辑来看，该构件将二维平面内具备自相似分形特征的西格宾斯基曲线沿垂直方向做等距拉伸，同时保留了1到4阶不同迭代精度的结构特征，不同阶数的单元可以根据实际工况需求做模块化拼接，不需要额外做结构适配就能完成不同尺寸规格的构件组合。

　　在实际设备用途层面，这类分形结构的孔隙率可以通过调整曲线迭代阶数精准控制，当作为缓冲吸能构件使用时，逐级递进的自相似单元可以在受冲击载荷时实现逐层溃缩，相比传统蜂窝结构的吸能效率提升15%以上，同时不会出现应力集中导致的瞬间结构失效；如果作为换热设备的内部流道骨架，连续贯通的曲线通道可以让流体在内部形成持续的紊流效果，大幅提升换热边界的接触面积，且不会出现传统直通道流道的流动死区问题；在轻量化承载场景下，该结构的比强度表现优于同体积的格栅结构，在相同承载能力下可以减少40%左右的材料用量，适合对重量有严格要求的航空航天配套构件、便携设备支撑框架等场景使用。

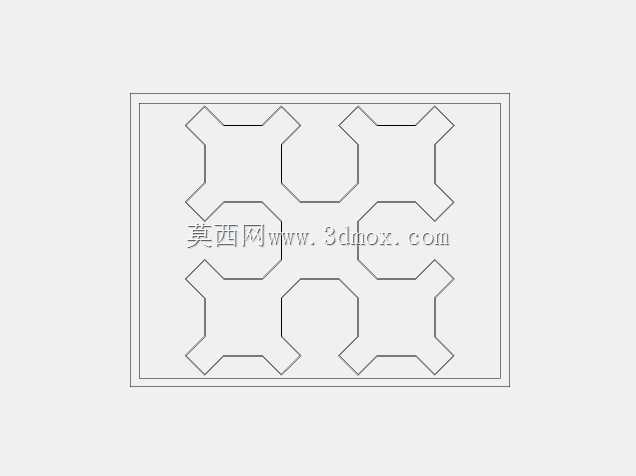

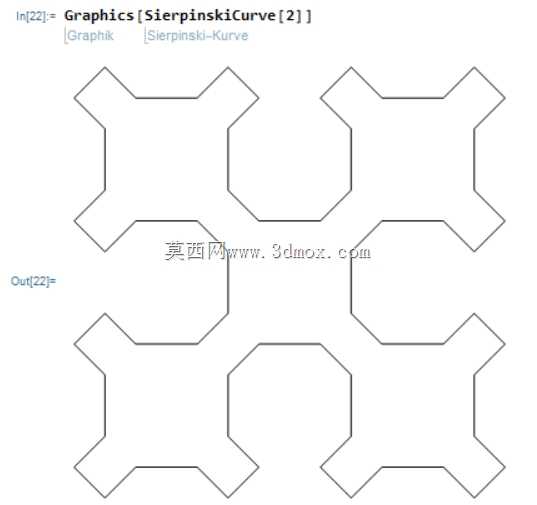

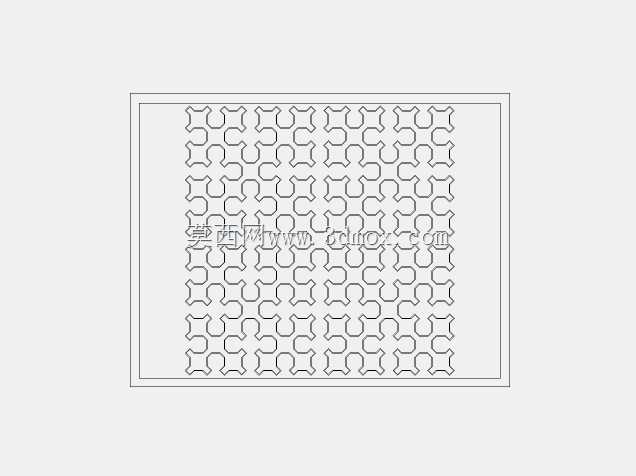

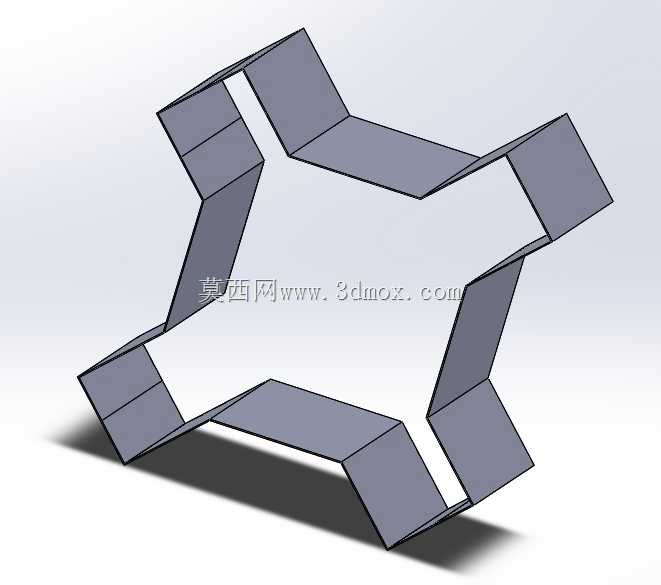

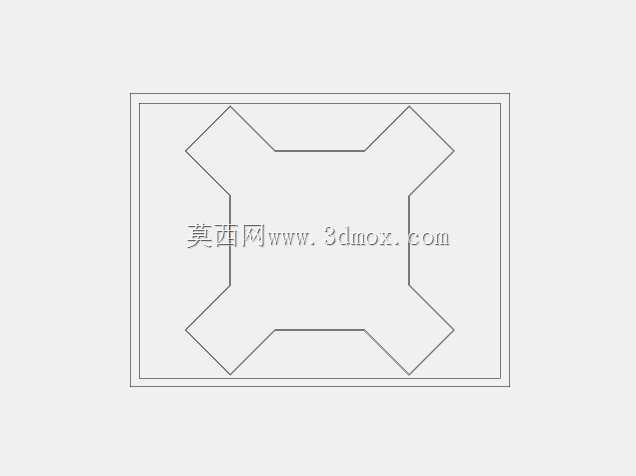

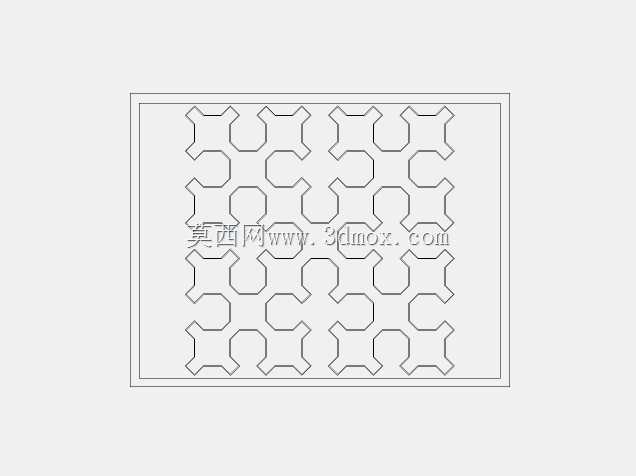

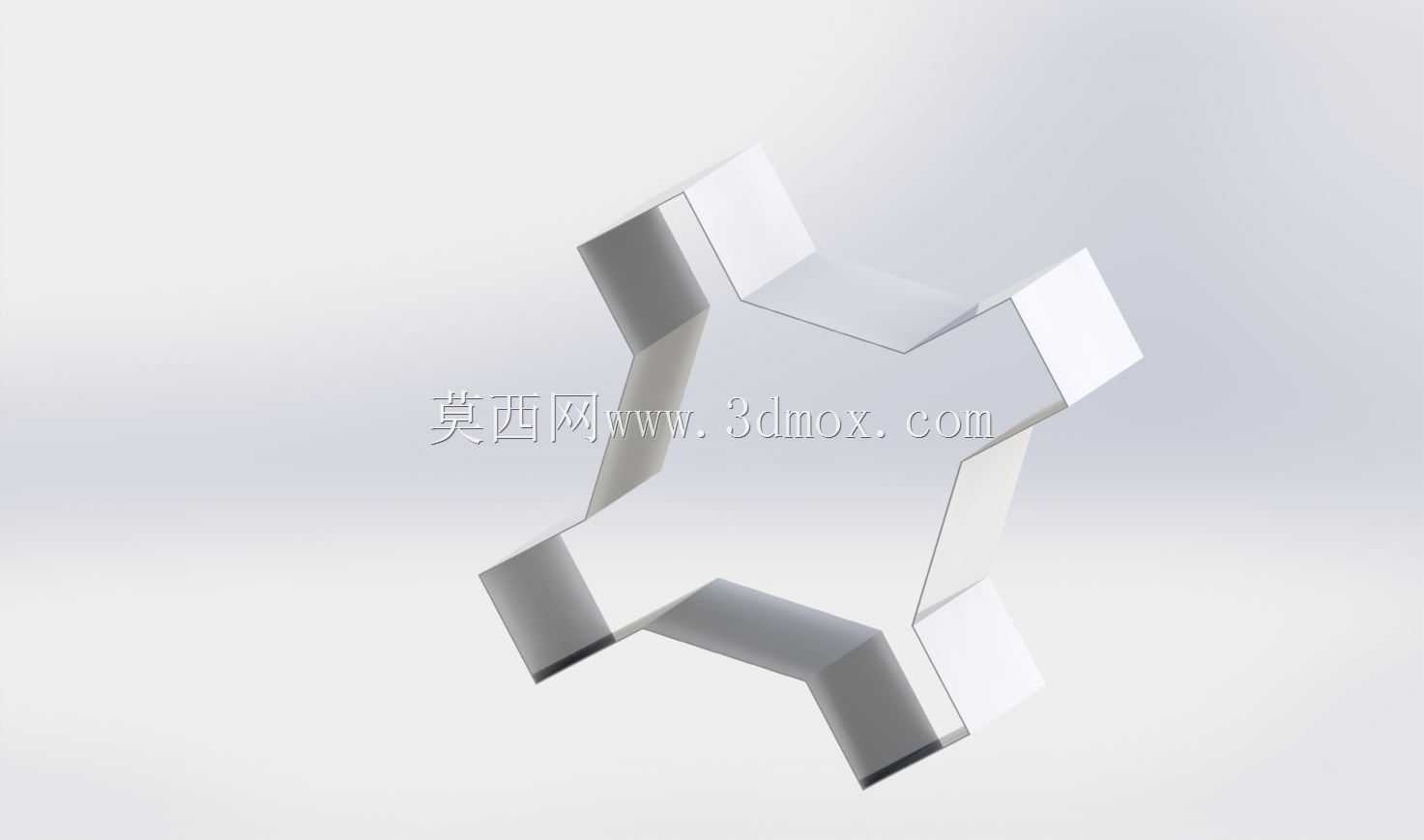

　　从设计思路层面拆解，该结构没有采用传统三维建模的实体堆砌方式，而是先在二维草绘环境中完成不同阶数西格宾斯基曲线的绘制，通过约束锁定曲线的自相似比例，确保每一级迭代单元的尺寸偏差控制在建模精度范围内，之后通过拉伸特征生成基础实体，再对实体边缘做等半径圆角处理，避免尖锐棱角带来的应力集中问题。结构的安装边界可以根据实际装配需求做灵活调整，基础单元为正六面体轮廓，相邻单元之间可以通过端面的凹凸止口实现定位拼接，不需要额外设计连接结构就能组成大尺寸的整体构件，单块基础单元的外形尺寸可以根据使用场景缩放，最小可以做到毫米级用于微流控芯片的流道结构，最大可以放大到米级用于建筑领域的装饰性承载幕墙。

　　在结构功能特性上，该构件具备典型的分形结构自相似特征，任意截取其中一个局部单元，都和整体结构保持完全一致的几何形态，这种特性让结构的力学表现具备各向同性的特点，不管载荷从哪个方向施加，结构的变形量和承载能力都保持稳定，不会出现传统正交格栅结构沿非加强筋方向承载能力骤降的问题。同时贯通的孔隙结构让该构件可以作为流体分布器使用，在过滤设备、催化反应床中作为填料使用时，流体可以均匀通过整个截面，不会出现偏流现象，提升过滤和反应的均匀性。建模过程中需要注意曲线迭代时的线段连续性，避免出现断点导致拉伸后出现实体破面，不同阶数的单元拼接时要保证端面曲线的完全重合，否则会出现拼接缝隙影响后续的仿真分析和3D打印成型。针对不同的加工工艺，该结构可以做针对性的设计调整，如果采用金属3D打印工艺，可以适当减小内部单元的壁厚，在保证强度的前提下进一步降低重量；如果采用铸造工艺生产，可以适当加大拔模斜度，避免脱模时出现结构损坏；如果采用型材拼接工艺，可以将单根曲线拉伸的型材作为基础单元，通过卡接组装成整体结构，降低生产制造成本。
