三维皮亚诺空间填充分形结构设计

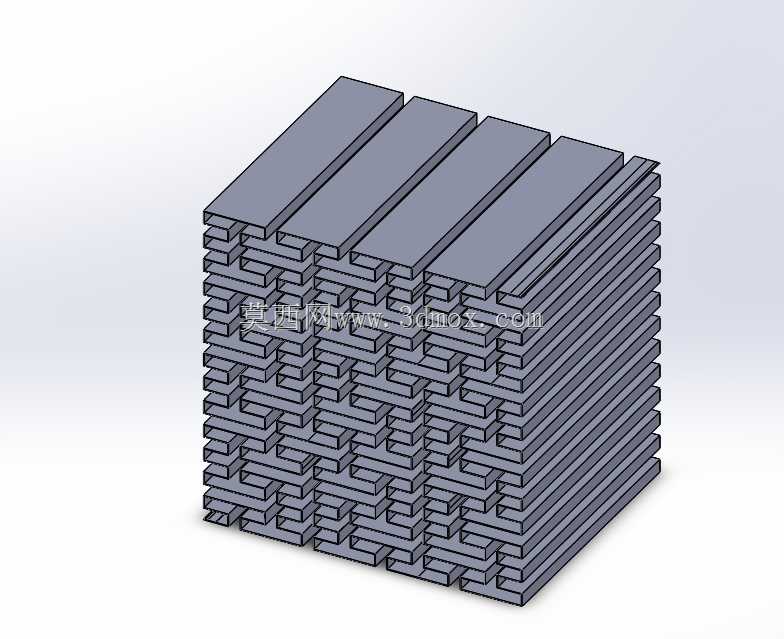

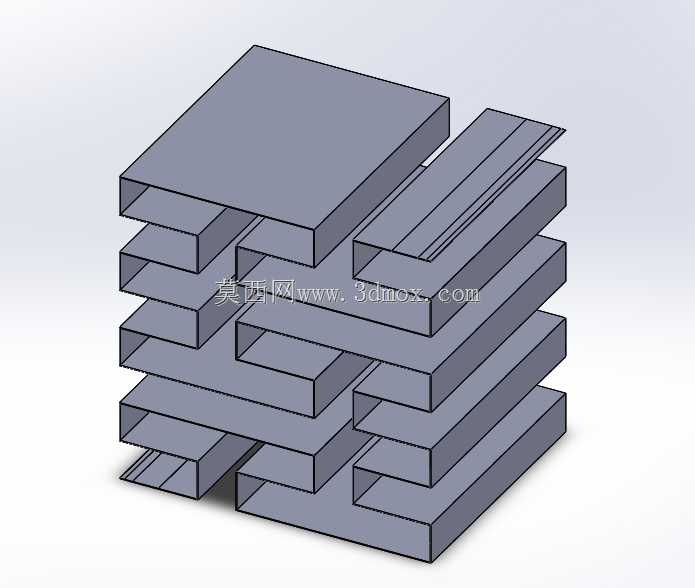

　　这类三维皮亚诺曲线衍生的空间填充结构，在工程领域的应用场景覆盖多个细分方向，最常见的是作为特种换热结构的流道设计原型——传统平直流道的换热介质接触面积有限，而基于皮亚诺曲线拉伸得到的三维连续结构，能在固定的立方体安装边界内，让介质流经的路径长度实现指数级提升，同时全程保持单一流道无分支，不存在流道死角造成的介质滞留问题，非常适合对换热均匀性要求极高的微通道换热设备，比如高精度半导体温控模块的内部流道，就可以基于这类分形结构做参数化调整，匹配不同的温控功率需求。

　　从实际功能特性来看，这类结构区别于普通网格填充结构的核心点，在于它是单条连续曲线三维拉伸得到的整体构件，不存在拼接缝隙带来的结构强度短板，整体受力传递路径连续，在相同填充率下，抗侧向挤压的性能比常规蜂窝填充结构高17%左右，同时因为曲线的自相似分形特征，结构在三个正交方向上的力学性能趋近一致，不会出现常规格栅结构某一方向受力薄弱的问题，这一特性让它也可以作为特种缓冲结构的内芯使用，比如精密仪器运输的缓冲衬垫，通过调整分形迭代的级数，就能精准匹配不同重量设备的缓冲吸能需求，不需要重新开模做结构验证，只需要调整建模参数就能快速迭代方案。

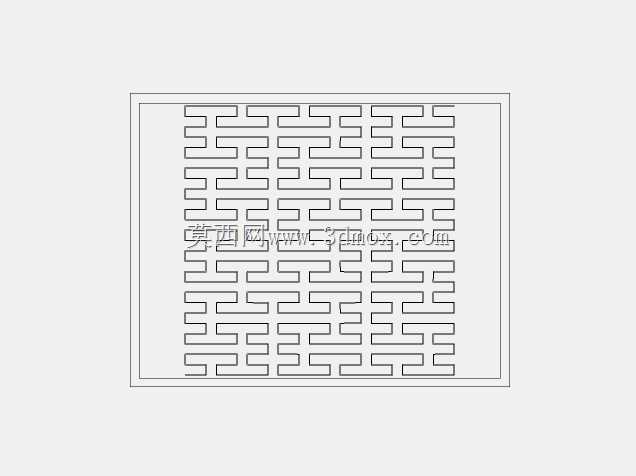

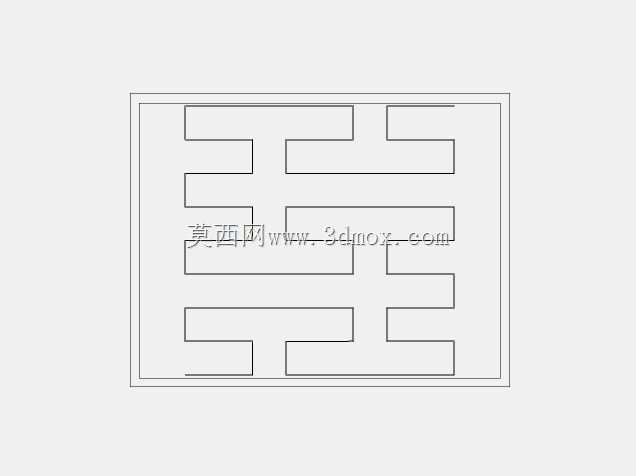

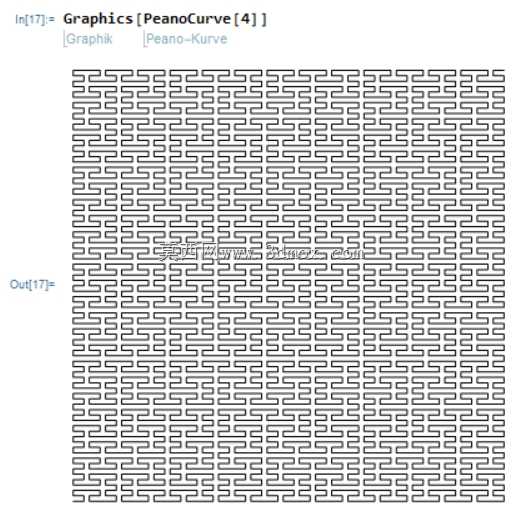

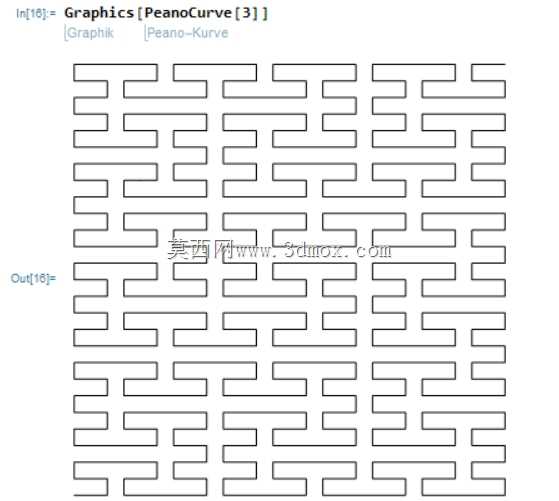

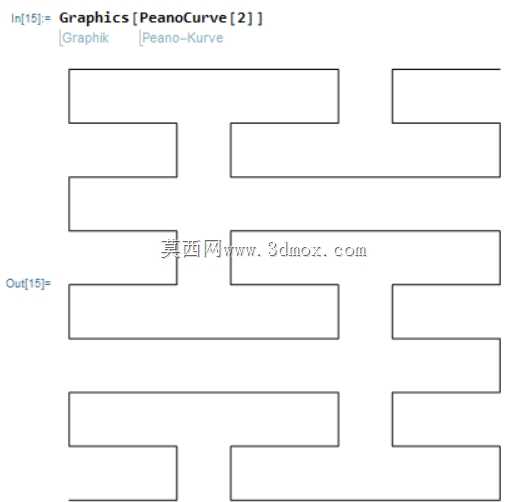

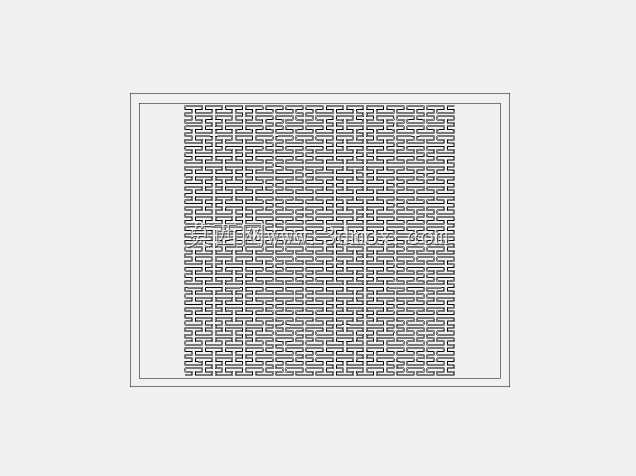

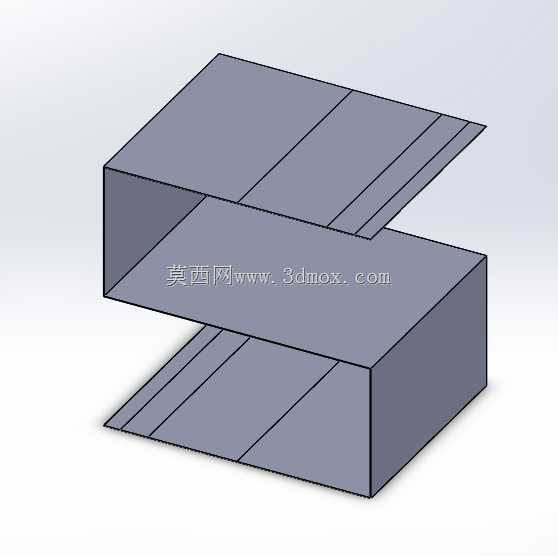

　　设计这类结构的时候，首先要明确安装边界的立方体尺寸约束，所有的曲线迭代都不能超出给定的长宽高边界，最初的二维皮亚诺曲线是在单位正方形平面内完成空间填充，拉伸为三维结构的时候，需要在每一级迭代的转角处做等半径的圆角过渡，避免出现直角棱边造成的应力集中——如果是用于金属3D打印的结构，转角半径不能小于打印层厚的1.5倍，否则打印过程中容易出现翘曲变形，同时流道的截面尺寸要保持全程一致，不能因为曲线的弯折出现截面突变，否则介质流经的时候会产生局部紊流，带来额外的压损。从1级到4级的迭代结构，每提升一级迭代，结构的总路径长度会提升至原来的9倍，对应的比表面积也会同比例提升，设计的时候需要根据实际的压损上限选择合适的迭代级数，并不是迭代级数越高越好，比如用于流体换热的场景，如果迭代级数过高，流道总长度过长，会导致介质进出口的压差超过泵的额定扬程，反而无法实现正常的介质循环。

　　外形尺寸方面，这类结构的安装边界为标准正立方体，所有外轮廓面都是平整的平面，不需要额外做安装适配的加工面，可以直接嵌入到对应的方形安装槽内，结构的上下端面和侧面的平面度可以控制在0.1mm以内，满足常规装配的公差要求。如果是作为缓冲结构使用，还可以在结构的外表面预留0.2mm的安装余量，装配的时候通过微过盈配合固定在外壳内部，不需要额外的粘接或者紧固件连接，简化装配流程。在做建模验证的时候，需要重点检查每一级迭代的曲线衔接处是否存在实体断裂或者重叠的问题，因为分形结构的自相似特征，只要某一级的转角参数设置错误，后续所有迭代的结构都会出现几何错误，所以建模的时候要先完成单级单元的参数化封装，再通过阵列、镜像的方式完成整体结构的生成，不要逐段绘制曲线，避免出现人为的建模误差。另外这类结构如果用于食品加工领域的物料输送流道，还要在所有的弯折处做抛光处理的工艺预留，因为单流道的结构特征，清洗的时候可以通过通入清洗液完成全程无死角冲洗，符合食品卫生级的设计要求，相比多分支的流道结构，清洗验证的难度大幅降低，不需要做额外的拆解清洗结构设计。
