圆柱型光电通用光探头传感组件

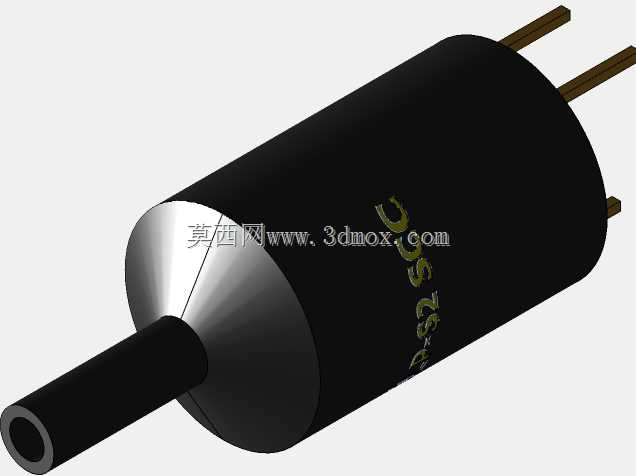

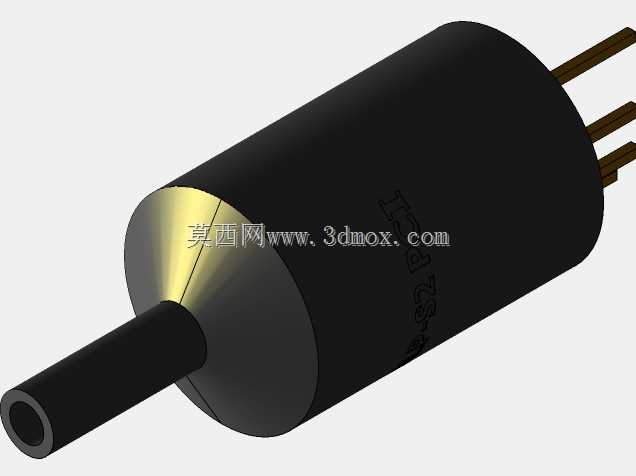

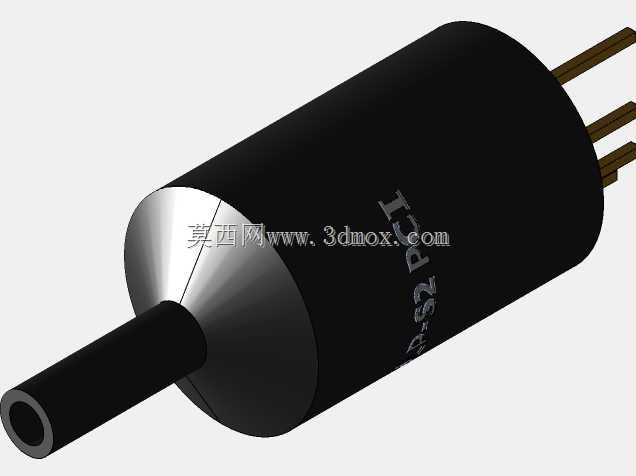

　　在自动化产线的物料到位检测、包装设备的色标识别、输送系统的物体计数场景里，这类圆柱型光电光探头是出镜率极高的检测元件，不同于对射式光电需要成对布置发射与接收端，这款探头采用一体化集成结构，将发射光源、接收感光元件、信号调理电路全部整合在单圆柱壳体内，既可以做漫反射式的近距离物体检测，也能搭配反光板实现中长距离的有无判定，适配绝大多数工业现场的非接触检测需求。从结构设计逻辑来看，这款探头采用标准圆柱外壳，是考虑到工业现场安装的通用性，圆柱壳体可以直接适配市面常见的圆柱形传感器安装支架，不需要额外定制转接件，前端伸出的光导杆做了收窄处理，能够深入狭小的安装缝隙里完成检测，比如设备内部的工位到位检测、狭窄流道内的物料经过判定，

　　都能依靠这个收窄的前端探入检测位置，避免外壳干涉周边运动部件。尾部的三根插针是标准的工业传感接线定义，分别对应电源正、电源负与信号输出，插针做了等距排布，焊接或者接插件连接时不会出现引脚错位，插针的长度也预留了足够的焊接操作空间，即使是手工焊接接线也不会因为引脚过短导致虚焊。壳体表面做了哑光黑色处理，一方面是避免环境杂光在壳体表面反射进入接收端造成检测误判，另一方面哑光涂层也具备一定的耐油污、耐摩擦特性，适配车间多粉尘、少量切削液飞溅的使用环境，前端的金属锥面是发射与接收光路的隔离结构，把发射光源的出射路径和反射光的接收路径做物理分隔，减少内部串光导致的检测盲区，锥面的角度经过光路校准，

　　能够保证出射光的光斑在有效检测距离内保持合适的大小，不会因为光斑过度发散导致小物体检测失效。实际选型使用时，需要注意这款探头的安装边界，圆柱主体的外径是标准工业传感尺寸，安装固定时锁紧螺母的扭矩不能超过壳体材质的承受上限，避免挤压内部电路板导致光路偏移，前端光导杆的伸出长度要提前和安装位的开孔深度做匹配，不能让光导杆直接接触被检测物体，否则长期摩擦会刮花光导端面影响透光率，尾部的接线插针在接插配套连接器时，要保证插针完全插入连接器内，避免现场振动导致接线松脱出现信号跳变。从功能特性来说，这款通用光探头不挑被检测物体的材质，不管是金属工件、塑料壳体、纸质包装还是布料物料，只要表面能够反射足够的光量就能稳定触发检测，

　　相比电感式接近开关只能检测金属的局限，它的适用场景覆盖范围更广，在轻工包装、3C电子组装、物流分拣、通用机械工位检测等领域都能适配。设计建模过程中，需要重点把控几个关键尺寸的公差：前端光导杆和圆柱主体的同轴度，要是同轴度偏差过大，会导致出射光斑偏移，实际检测距离和标称值出现明显偏差；尾部插针的位置度，必须和标准接插件的引脚间距完全匹配，不然会出现接插件无法装配的问题；前端金属锥面的角度公差，直接影响内部光路的隔离效果，角度偏差过大会导致内部串光，探头在没有检测物体时就出现误输出。另外壳体的壁厚设计也经过考量，既要保证足够的结构强度，在安装锁紧时不会出现壳体变形，也要控制整体重量，不会因为探头自身重量过大导致安装支架长期受力变形，内部的腔体空间刚好容纳电路板与光学元件，没有多余的冗余空间，尽可能压缩整体外形尺寸，适配紧凑的设备安装空间。在设备布局时，这类圆柱探头的安装位置要尽量避开强直射光源，比如车间的照明射灯、焊接设备的弧光，如果无法避开可以在探头周边加装遮光挡板，避免强光直射接收端导致检测失灵，同时安装位要远离强电磁干扰源，比如大功率变频器、伺服电机的动力线走线位置，防止信号输出出现误跳变。
