小型隔膜式压力检测开关结构设计

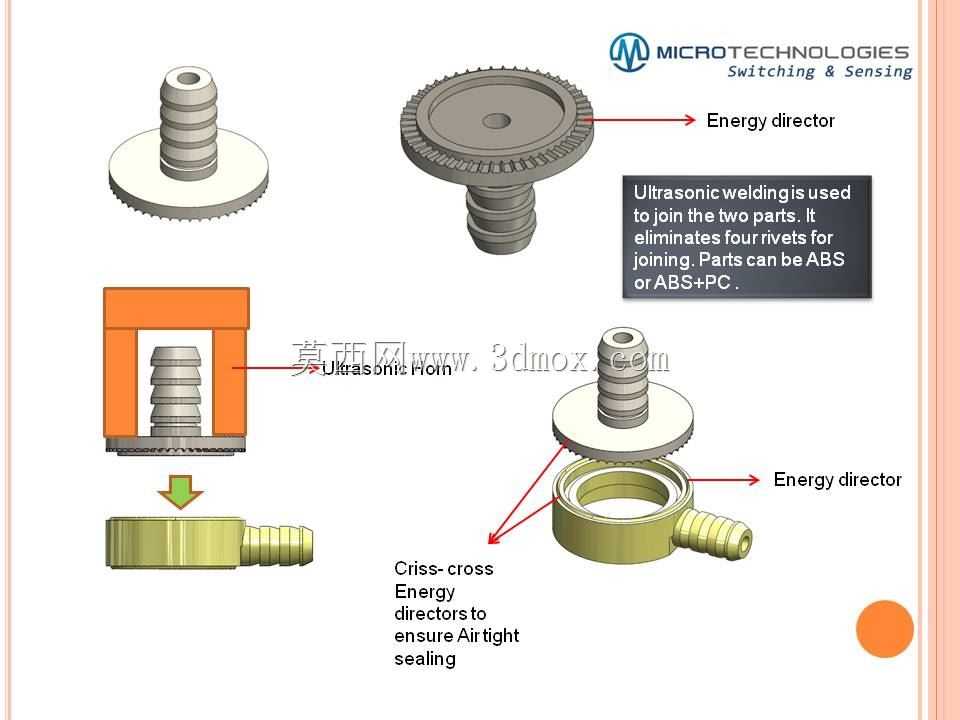

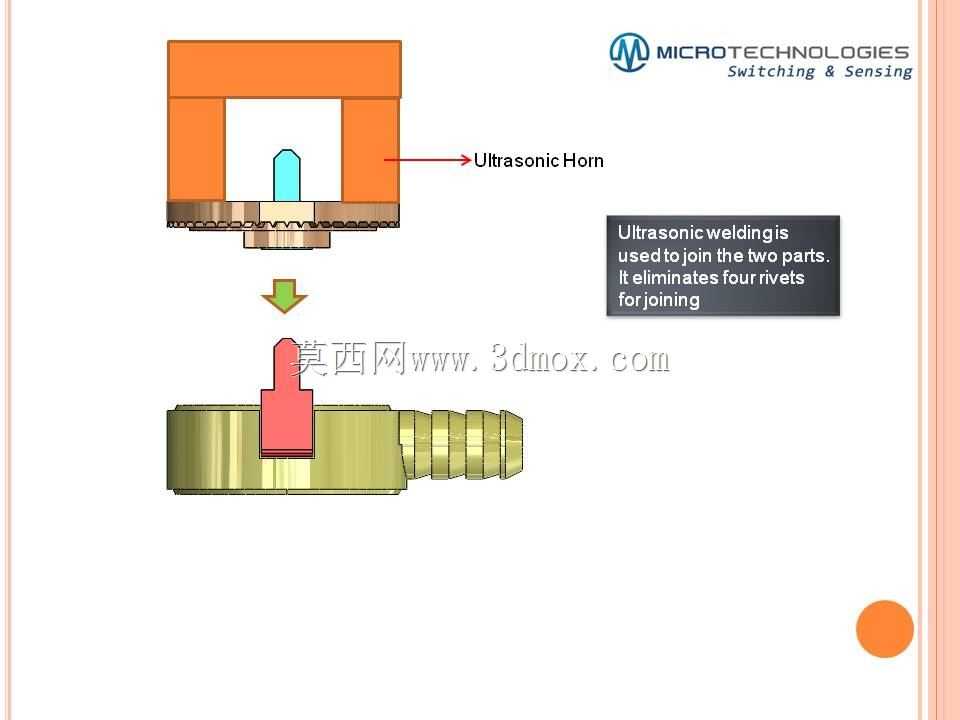

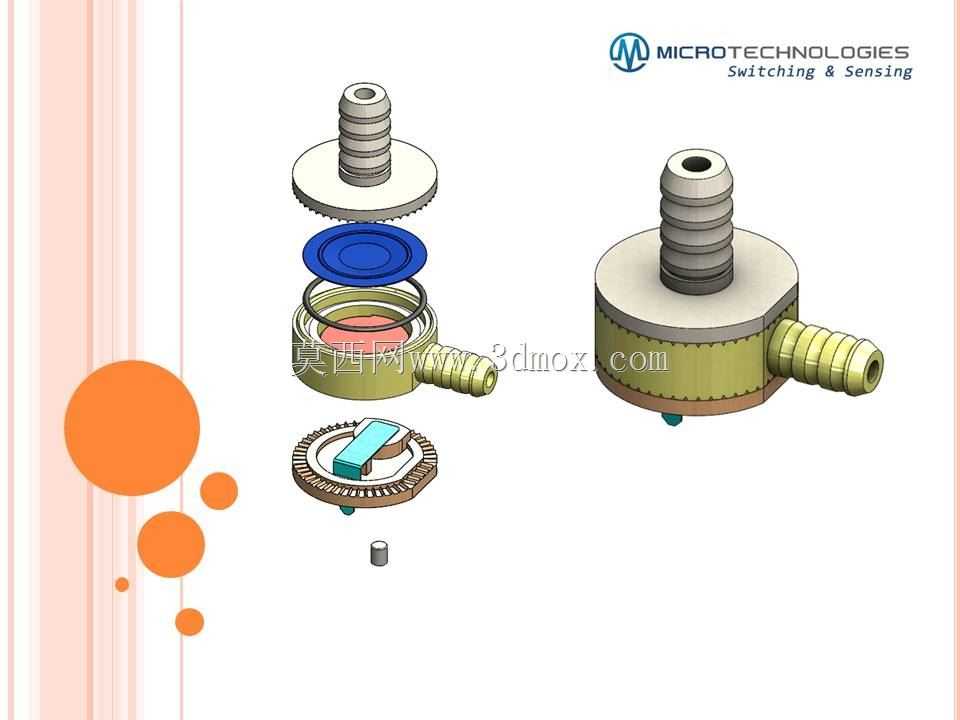

　　这款压力开关的结构设计，首先要从实际应用场景说起，在小型气动回路、家用净水设备、微型液压辅件、医疗流体输送管路这类对安装空间有严格限制的场合，常规大体积压力控制器根本塞不下，这款产品就是瞄准这类紧凑安装需求做的结构优化。从拆解结构能看到，上下壳体采用超声波焊接工艺，没有额外的螺纹紧固件或者密封胶圈的冗余设计，这一点在批量生产的时候优势非常明显，不需要后续的螺丝锁附工序，也不用人工涂胶密封，整条装配线可以实现全自动化上料、压合、焊接，单工位的装配节拍能压到3秒以内，而且焊接后的壳体接缝强度均匀，不会出现人工装配带来的密封一致性差的问题。

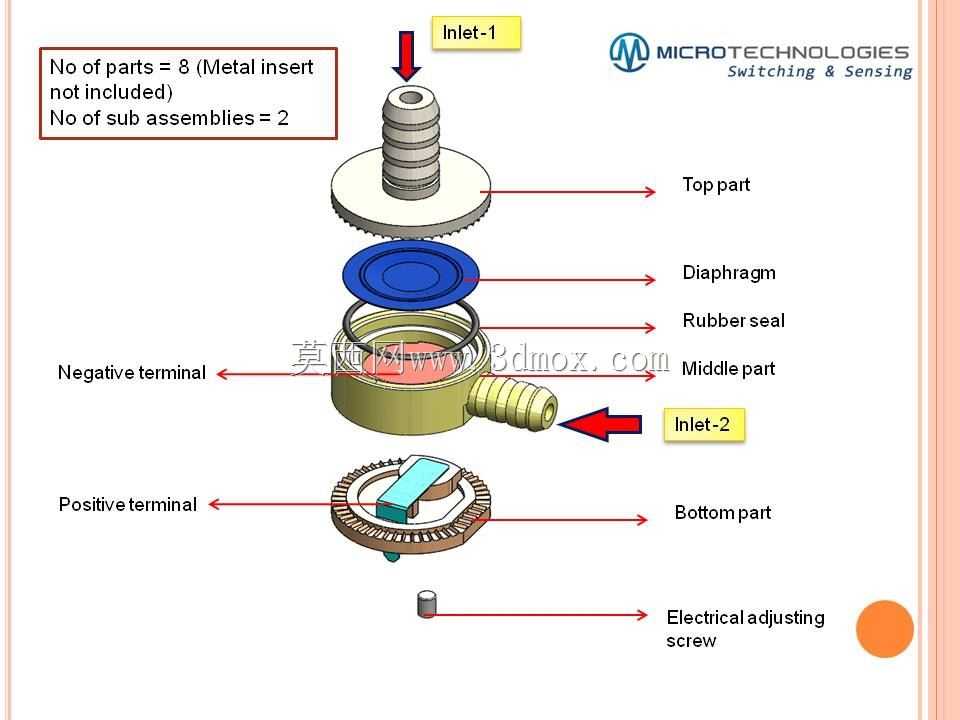

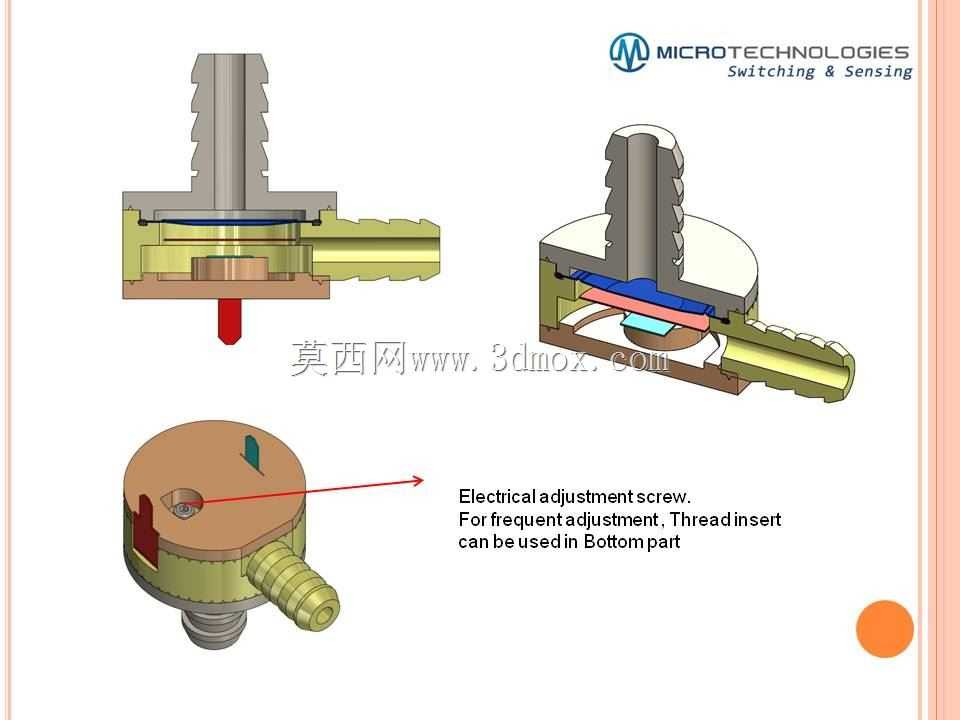

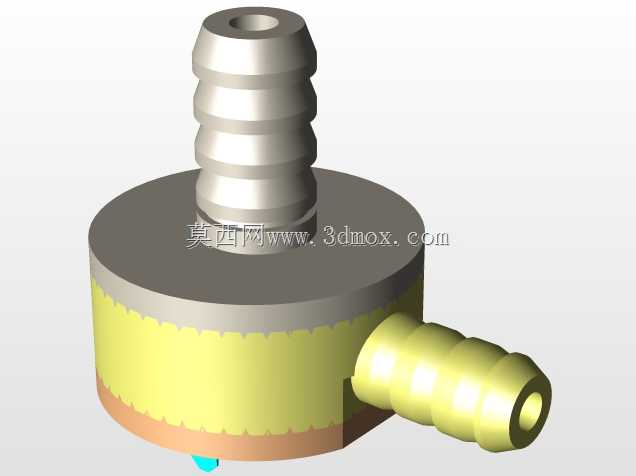

　　接气端采用外螺纹宝塔接头组合结构，侧置的宝塔接头直接对接柔性气管，顶部的外螺纹接口可以适配硬管安装场景，两种接口集成在同一个壳体上，不用额外做转接头配件，现场安装的时候不管是软管直插还是硬管螺纹连接都能直接适配，减少了现场安装的配件种类。内部的核心感应元件是圆形平隔膜，隔膜下方直接接触被测流体，上方顶着弹性触发组件，当管路内压力达到设定阈值的时候，隔膜向上形变推动触片完成通断切换，整个动作行程不到0.3毫米，触发响应延迟控制在10毫秒以内，不会出现压力过冲导致的回路误动作。

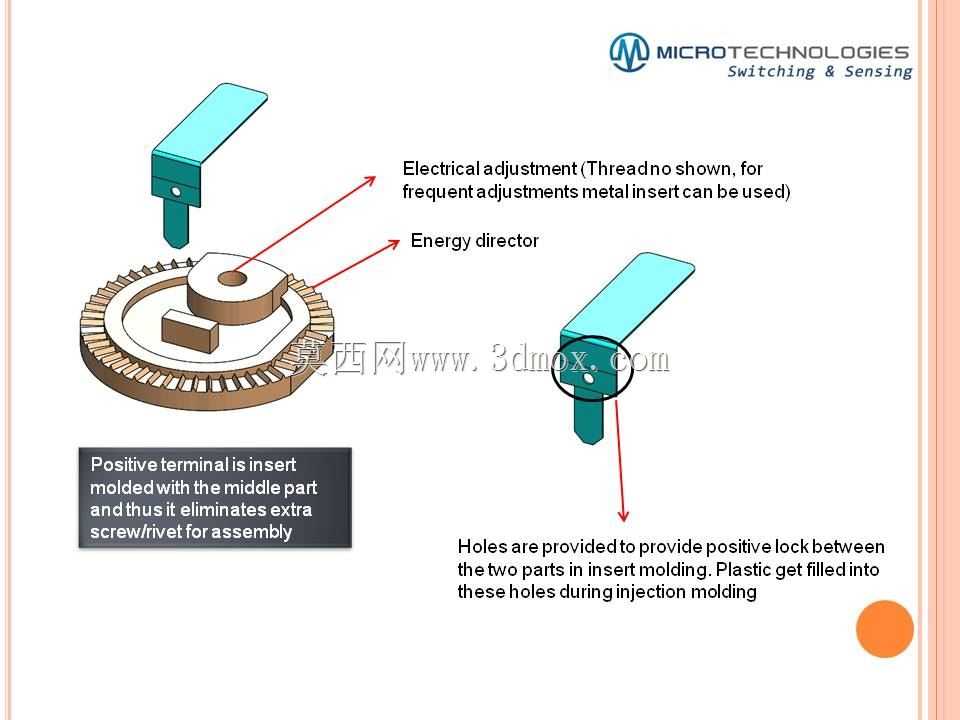

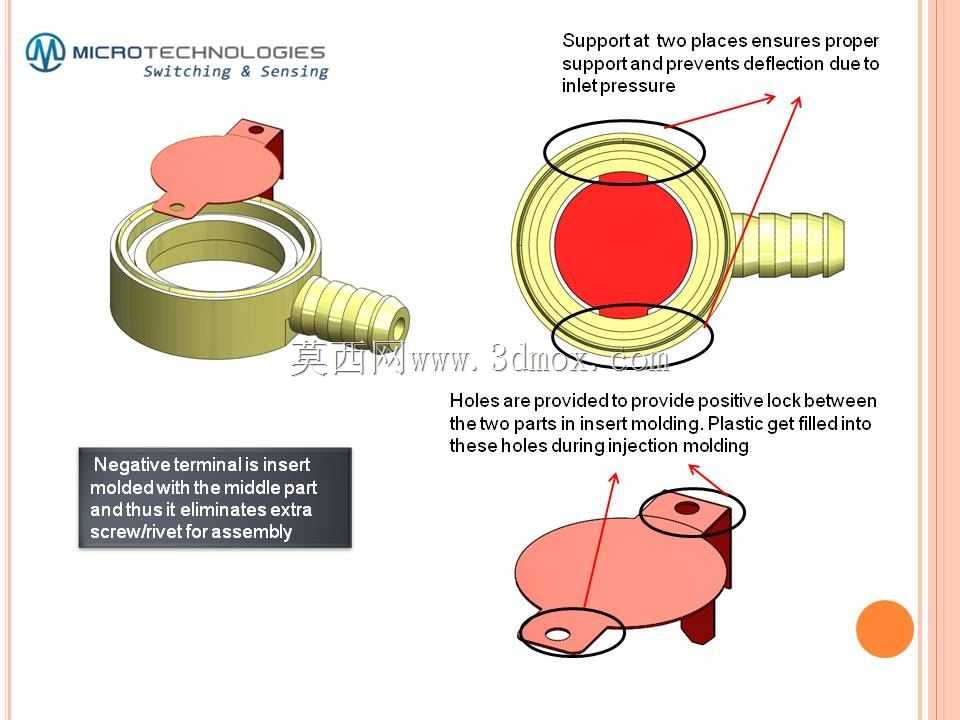

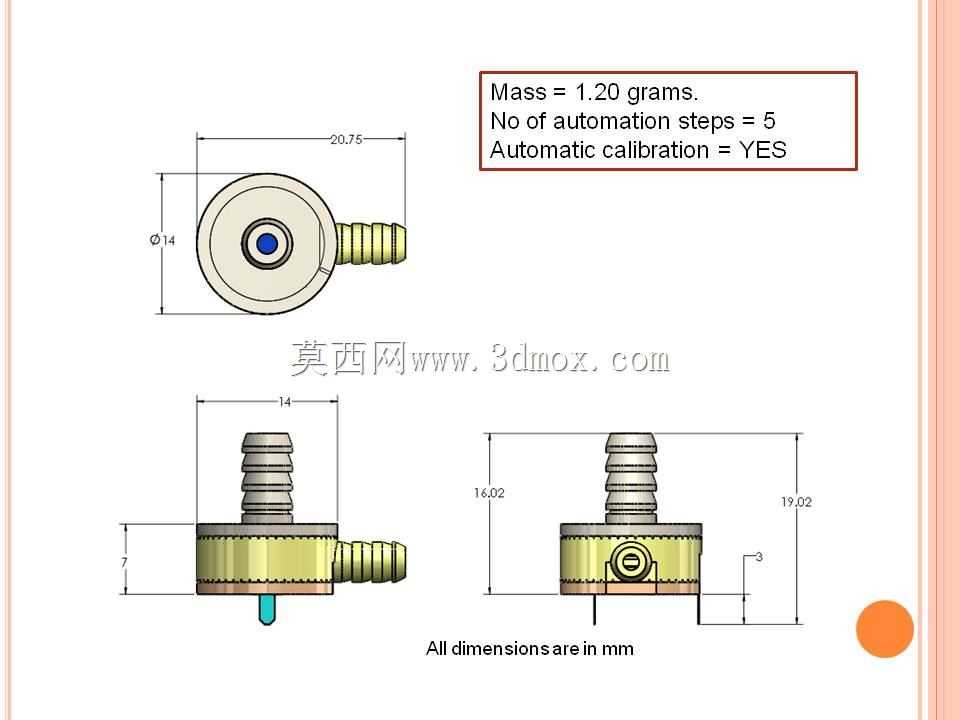

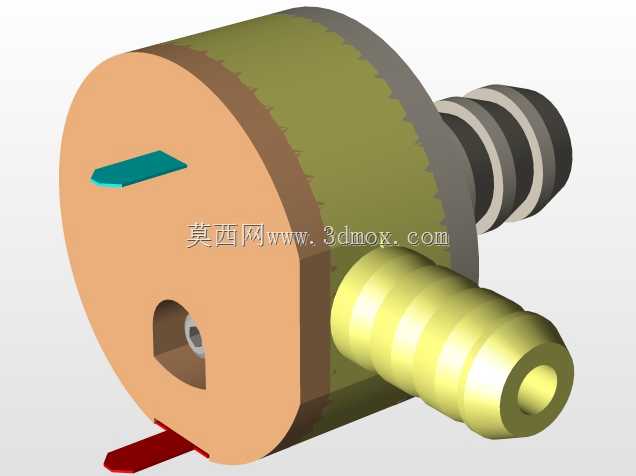

　　正负极的接线端子采用插入模制工艺，直接在壳体注塑的时候就把铜端子嵌在塑料基体里，端子和壳体之间没有装配间隙，从根源上避免了流体从接线位置渗漏的风险，相比后期压装端子的结构，绝缘性能和密封可靠性都提升了一个等级，不需要额外做端子处的密封处理。整个产品的径向最大尺寸不到30毫米，轴向总高度含顶部接头也只有42毫米，安装的时候只需要预留直径35毫米的操作空间就能完成固定，不管是嵌在设备内部的集成阀岛上，还是直接固定在管路外壁，都不会和周边的管路、结构件产生干涉。

　　设计的时候特意把触发组件的所有零件都做成了轴对称结构，自动上料的时候不需要做姿态识别，不管是隔膜、弹簧还是触片，都可以通过振动盘直接排序送料，不会出现卡料或者零件姿态错误的问题。焊接后的壳体边缘做了0.5毫米的圆角过渡，没有尖锐的披锋或者棱角，装配和后期维护的时候不会划伤操作人员的手套或者手部。内部的弹簧预压量可以通过触片的折弯角度做微调，批量生产的时候只需要调整冲压触片的模具参数，就能适配不同的压力触发阈值，不用更换内部零件，同一个壳体结构可以覆盖0.1MPa到0.8MPa的常用压力检测区间，大幅降低了零件开模的成本。

　　从实际使用的角度看，这种结构的压力开关没有相对运动的外露零件，防护等级可以达到IP65，在有少量溅水、粉尘的工况下也能稳定工作，不会因为外界污染物进入内部导致触点接触不良。隔膜采用耐油耐水的复合橡胶材质，不管是压缩空气、常温清水还是低粘度液压油，都不会出现腐蚀溶胀的问题，正常工况下的使用寿命可以达到10万次以上的压力循环，不需要定期更换内部零件。安装的时候侧置接头的方向可以在焊接前做360度调整，适配不同方向的管路走向，不用因为管路方向问题额外增加弯头配件，进一步压缩了整体安装占用的空间。
