基于树莓派的钣金视觉检测装置结构设计

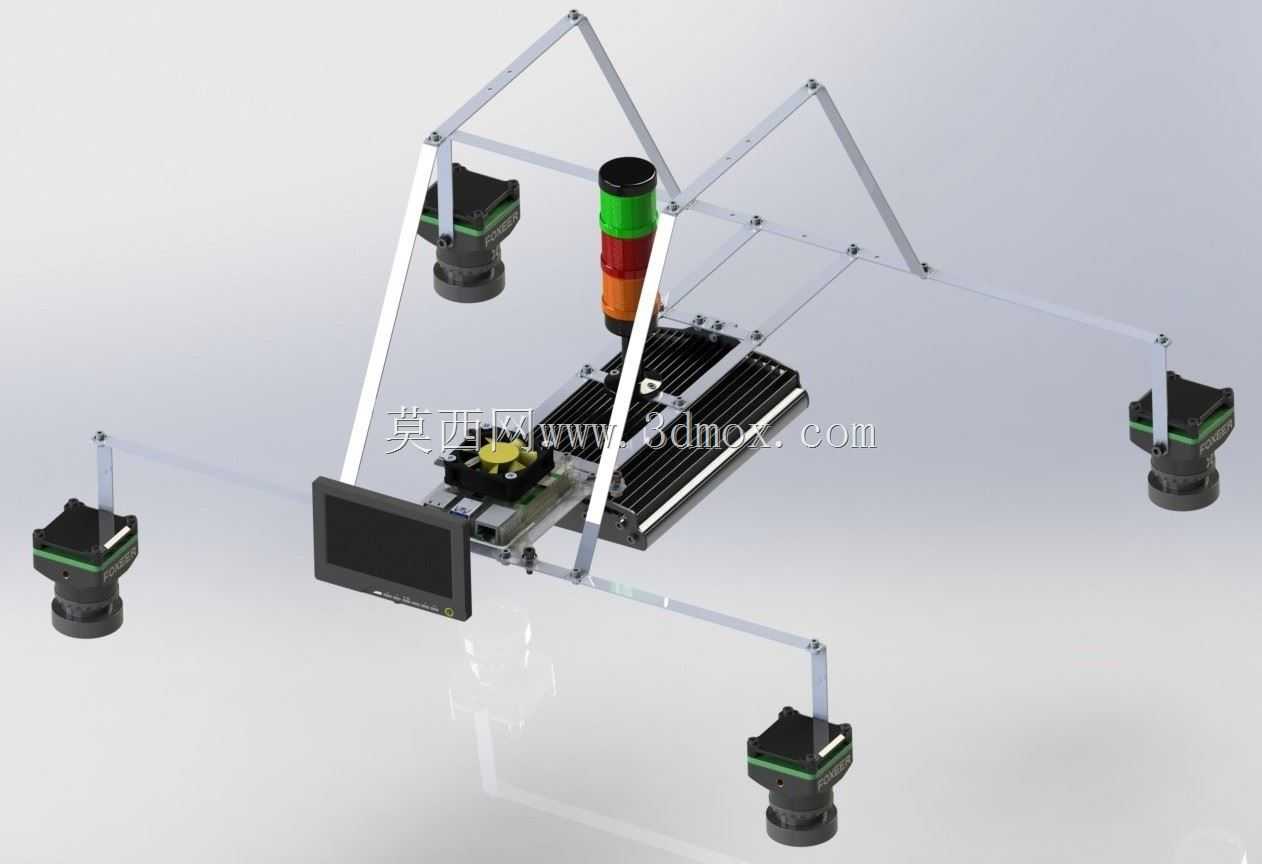

　　这套视觉检测装置主要面向薄板钣金件的产线在线检测场景，适配冲压、钣金加工车间的连续生产节拍，可安装在钣金产线的出料工位上方，无需对原有产线结构做大规模改造，即可完成钣金件表面印刷质量、轮廓缺陷、成型偏差的非接触式检测，替代传统人工目视检查的作业模式，解决长时间人工检测带来的疲劳漏检、判定标准不统一的问题，适配1m×1m幅面以内的平板类钣金工件的检测需求。装置整体采用顶部悬挂式安装方案，主体支撑结构采用铝型材搭建框架，整体框架跨距覆盖1m见方的检测区域，框架通过顶部的三角斜撑结构强化整体刚性，避免产线周边的设备振动传递到视觉采集端，导致成像模糊影响检测精度。整套检测单元的核心采集部件为四台工业相机，分别布置在检测区域的四个对角方位，

　　每台相机对应覆盖四分之一的检测幅面，单台相机的视场经过标定后可实现无重叠、无盲区的区域拼接，配合框架中部安装的LED聚光补光单元，可在检测区域内形成均匀无阴影的照明环境，避免钣金表面的反光、印刷纹理的阴影对视觉算法判定造成干扰，补光单元的安装位置经过避让设计，不会出现在相机的成像视场内，也不会遮挡工件的正常输送路径。整套装置的图像处理单元采用树莓派作为核心运算载体，搭载OpenCV视觉处理框架，可实现采集图像的实时拼接、缺陷特征提取、合格性判定的全流程运算，无需额外配置高性能工业工控机，大幅降低整套检测装置的硬件成本。装置侧方延伸安装的工业显示屏可实时显示当前检测工件的成像画面、缺陷标记位置、累计检测数量等信息，

　　方便现场操作人员快速查看设备运行状态与检测结果，显示屏的安装支架采用可调节角度的铰接结构，可根据现场操作人员的站立视角调整屏幕俯仰角度，适配不同身高操作人员的观察需求。框架立柱上安装的多层三色警示灯，可根据检测结果输出不同的灯光信号：检测到合格工件时亮绿灯，检测到缺陷工件时亮红灯并触发输出信号，设备出现运行异常时亮黄灯提示，现场运维人员无需靠近屏幕即可快速掌握设备运行状态。整套装置的所有电气部件均采用集成式布线，所有线缆沿铝型材框架的内置槽道布置，外部无裸露的拖线，避免车间内的金属碎屑、切削液飞溅造成线缆破损，也不会对下方的工件输送造成干涉。装置的安装边界预留了足够的安全距离，悬挂安装后底部距离工件输送面的高度经过优化，

　　既保证相机的成像焦距处于最优区间，也不会与输送过程中翘起的钣金工件发生碰撞，适配常规皮带输送线、滚筒输送线的安装高度要求。在功能设计上，这套装置属于概念性的低成本检测方案，没有配置复杂的通信与电气连锁接口，可作为中小钣金加工企业的质量检测升级方案，针对平板印刷类钣金件的表面质量检测做了专门的成像优化，四相机的布局方案可避免单相机大视场成像带来的边缘畸变问题，每个相机的成像距离一致，可保证整个检测幅面内的成像分辨率均匀，对细小的印刷缺漏、表面划痕、压痕缺陷都可实现清晰采集。铝型材框架的连接方式采用标准角件连接，无需焊接加工，现场组装时可根据实际的产线幅面快速调整框架的跨距尺寸，适配不同宽度的产线安装需求，所有相机与补光灯的安装座都配置了可调节锁紧结构，现场调试时可微调相机的角度、焦距与补光灯的照射角度，快速完成成像标定工作，降低现场调试的难度与时间成本。
