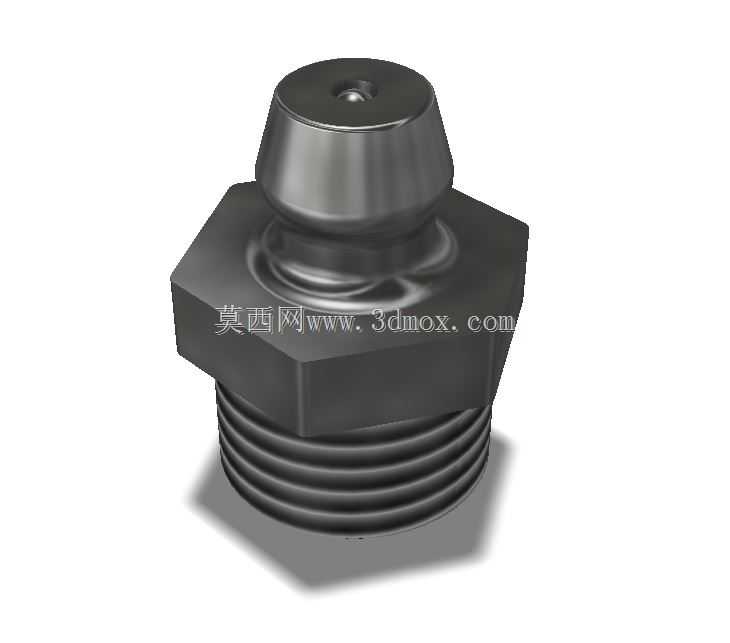

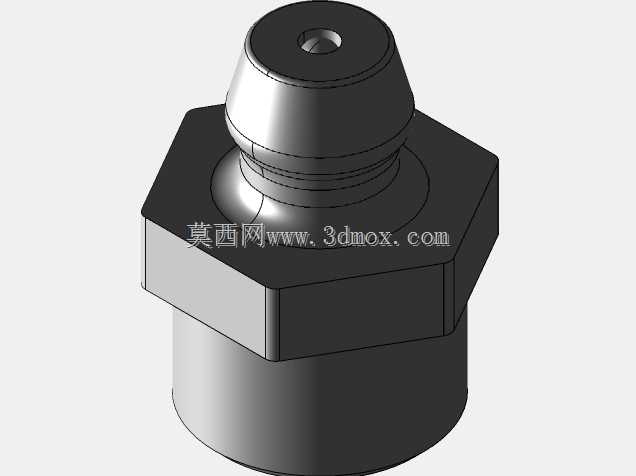

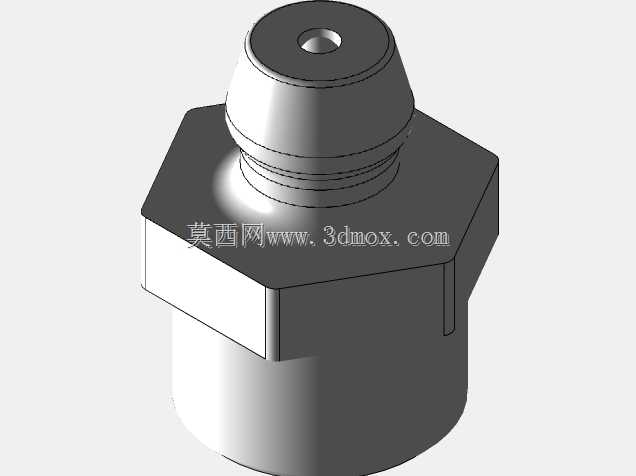

M10x1外螺纹连接式格拉瑟罗润滑注油接头

　　在各类工业设备的集中润滑系统、分散式手动润滑点位布局中，这类带外螺纹的注油接头是打通润滑介质输送路径的核心微小部件，常见于中小型机床的导轨滑块润滑点位、通用动力机械的轴承座注油位置、轻工自动化设备的铰接销轴润滑端，甚至小型农用机械、工程机械的零散润滑点位都能见到这类结构的身影。它的核心作用是作为润滑脂加注的终端接口，既需要保证和设备本体的连接密封性，避免润滑介质从连接螺纹处渗漏，又要适配标准黄油枪等加注工具的对接要求，让润滑脂能够顺利注入摩擦副内部，减少运动部件的磨损，延长设备整体的维护周期。

　　从结构设计逻辑来看，这款接头采用M10x1的细牙外螺纹作为安装连接端，细牙螺纹的选型本身就考虑了润滑点位的密封需求，相比粗牙螺纹，细牙螺纹的螺距更小，螺纹配合的牙型间隙更窄，在配合合适的螺纹密封胶或者聚四氟乙烯生料带使用时，能够承受润滑系统的常规工作压力，不会出现润滑脂从螺纹缝隙溢出的问题。螺纹段的长度经过匹配常规壁厚的安装基体设计，能够适配3到8毫米厚度的设备壳体、轴承座端盖等安装位置，安装时只需要在基体上加工对应的M10x1内螺纹孔，清理干净螺纹切屑后就可以直接拧入安装，不需要额外的法兰或者固定结构，安装占用的空间非常小，适合在设备内部空间紧凑、布局密集的位置布置。

　　接头中部设计了一体式的外六角结构，这个结构是专门为安装扭矩传递预留的施力位置，六角对边尺寸符合常规紧固件的尺寸规范，使用普通的活动扳手、开口扳手或者套筒扳手都可以顺利完成拧紧操作，不需要定制专用的安装工具，现场维护的便利性很强。六角结构和上下两端的衔接位置都做了圆角过渡处理，避免应力集中导致的接头断裂问题，毕竟这类接头很多时候会暴露在设备外部，日常维护、设备搬运过程中难免会受到磕碰，圆角过渡的结构能够减少磕碰带来的应力开裂风险，提升部件的抗冲击能力。

　　接头上部的注油对接端采用了锥度收口的结构设计，这种锥面结构能够和标准黄油枪的注油嘴头形成可靠的锥面密封，加注润滑脂的时候，黄油枪的注油套顶住这个锥面，施加一定的顶紧压力后就可以形成密封腔，高压润滑脂能够顺着接头内部的通油孔直接注入设备的摩擦副位置，不会在加注过程中出现润滑脂从对接位置外泄的问题。顶端的中心小孔是通油孔的终端出口，孔径大小经过匹配常规润滑脂的粘度设计，既不会因为孔径过小导致加注阻力过大，也不会因为孔径过大导致日常存放时灰尘、杂质顺着孔道进入设备内部的润滑腔，造成摩擦副的磨粒磨损。

　　从实际使用的边界条件来看，这类接头的工作温度范围能够覆盖常规工业设备的运行环境，从零下二十度的低温车间环境到一百二十度的常规设备运行温度区间，接头本身的材料性能都能保持稳定，不会因为温度变化出现螺纹变形、密封失效的问题。内部通油孔的通径经过流量匹配，能够满足手动加注、电动润滑泵单点加注的流量需求，不会出现通流能力不足导致的加注效率低下问题。在进行设备三维布局设计的时候，这类接头的三维模型可以直接调用装配到设备的润滑点位，提前核对安装空间是否足够，扳手操作的空间是否被周边其他零部件遮挡，避免实际加工装配的时候出现安装干涉的问题，减少后期现场改孔、调整部件位置的返工工作量。很多设计人员在做设备润滑系统布局的时候，经常会忽略这类小接头的安装空间预留，等到装配的时候才发现注油接头拧入之后，周边的管线或者结构件挡住了扳手的操作位置，或者黄油枪的注油嘴没办法和接头对接，导致后期维护的时候加注润滑脂非常困难，提前在三维设计阶段完成这类接头的装配校验，就能够完全规避这类问题，提升设备的整体可维护性。
