EzUHF无线电发射机外观结构三维设计

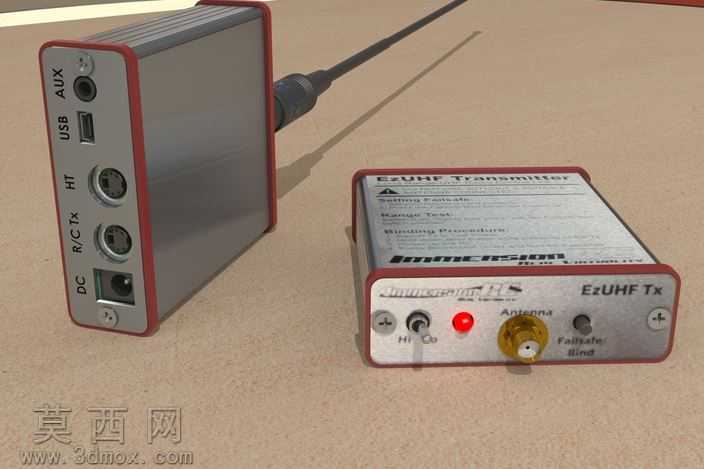

本作品为EzUHF无线电发射机的三维建模设计，建模过程依托主流三维CAD软件完成，整体采用1:1等比例还原实物的设计思路，完整复现了发射机主机与配套接收模块的全部外观结构与接口细节。建模阶段首先对实物进行尺寸测绘与结构拆解，将整体拆分为金属外壳、红色包边防护条、各类接口、功能按键、指示灯、天线接头等独立零部件，分别进行特征建模：主机外壳采用拉伸加倒角特征构建，还原铝制金属外壳的方正造型与边缘圆角过渡，侧边红色防护包边采用扫描特征贴合外壳轮廓制作，精准还原实物的防撞包边结构。接口部分逐一建模还原USB接口、AUX音频接口、R/C Tx接口、DC电源接口、HT接口的外形与位置排布，每个接口的插孔轮廓、固定螺丝点位都严格参照实物比例制作，确保接口位置与尺寸的准确性。配套的EzUHF Tx模块同样采用分件建模，还原模块正面的功能标识印刷区域、电源指示灯、天线接头、调节旋钮的结构，模块边缘的红色包边与主机风格统一，还原整套设备的外观一致性。材质与渲染阶段，为金属外壳赋予磨砂铝合金材质，调整材质的粗糙度与金属度参数，还原金属外壳的哑光金属质感；红色包边赋予硬质橡胶材质，调整漫反射颜色与高光参数，还原橡胶材质的半哑光质感；接口部分根据属性分别赋予金属镀镍材质、黑色塑料材质，指示灯赋予半透明红色塑料材质并添加自发光参数，模拟通电状态下的点亮效果。场景搭建采用浅米色哑光地面作为承载，添加柔和的环境光与定向主光源，调整阴影参数为软阴影，渲染出真实的光影效果，清晰展示设备的各个接口细节与整体造型。设计过程中重点考量了设备的工业外观特征，所有结构特征都服务于还原实物的真实质感，既保证了外观的高度还原，也预留了内部结构的建模拓展空间，可用于后续的内部电路排布建模、产品展示动画制作等场景，完整呈现了无线电发射设备的工业设计细节与结构特征。
