贴片式KX-327S石英晶体谐振器结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，无源晶振作为时钟基准源的选型与装配，直接决定了整板时序信号的稳定性，KX-327S这类两引脚贴片晶振是当前小尺寸控制板上应用极广的时钟基准器件，很多刚接触板级结构设计的工程师，容易在建模时忽略这类小元件的实际安装边界，导致后续SMT贴片时出现元件干涉、焊盘对位偏差、引脚共面度不足引发的虚焊问题。

　　从实际装配场景来看，这类晶振多用于板上空间局促的便携设备、小型传感节点、低功耗采集终端的电路板上，它不需要额外的供电引脚，依靠石英晶体的压电效应，配合板载的振荡电路就能输出稳定的固定频率时钟信号，给主控芯片、通信模块提供精准的时序基准，相比直插式晶振，它的贴片封装能大幅压缩板上占用空间，同时适配全自动SMT回流焊工艺，不需要人工插件工序，能有效提升批量生产的装配效率。

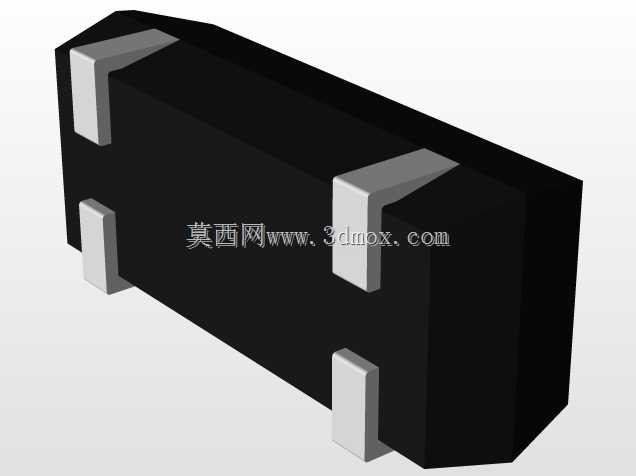

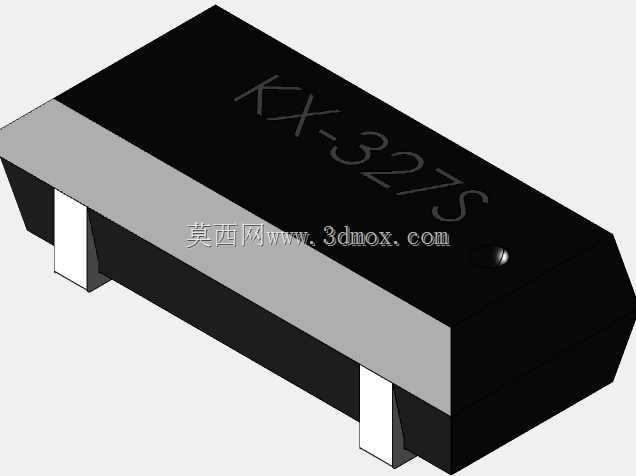

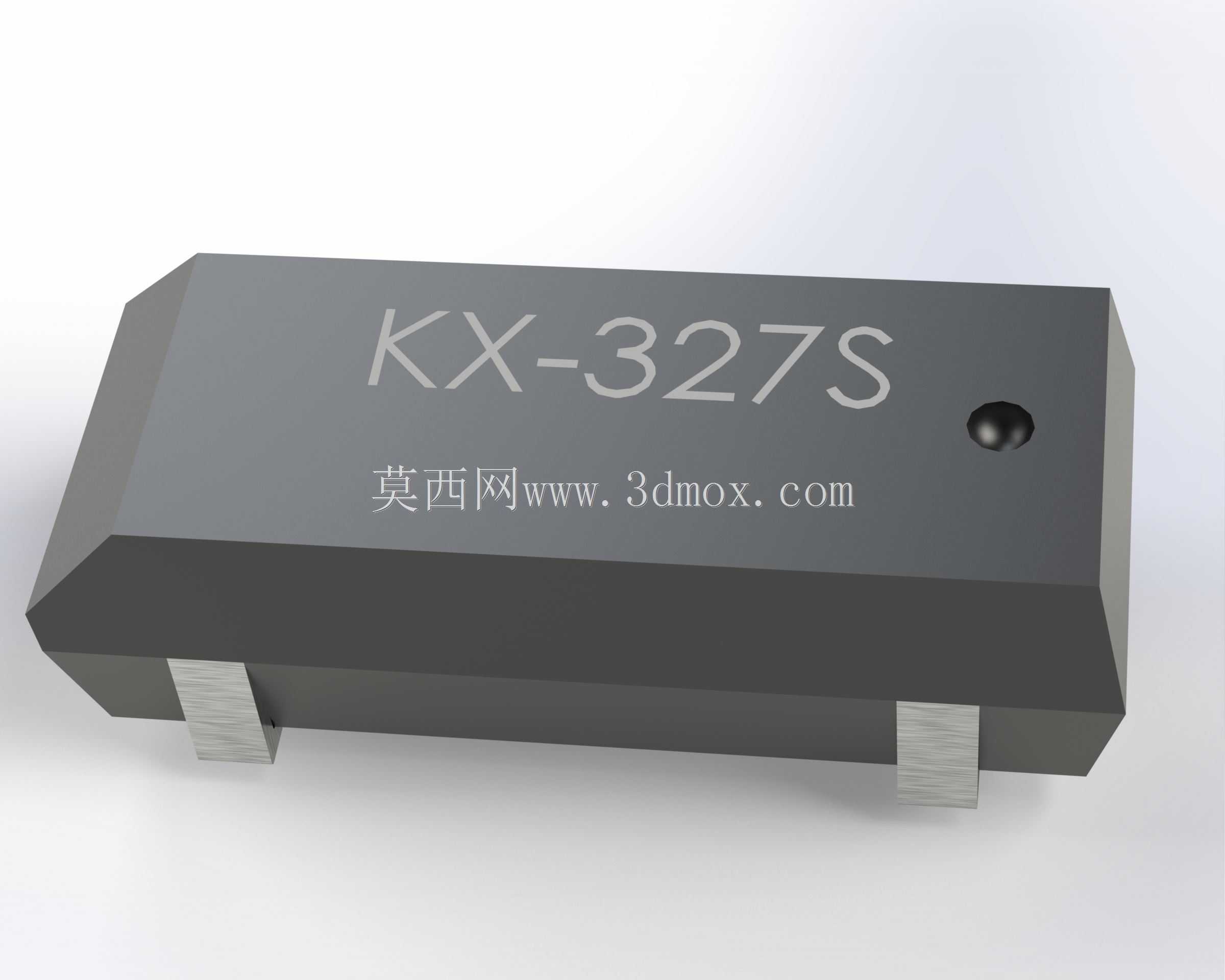

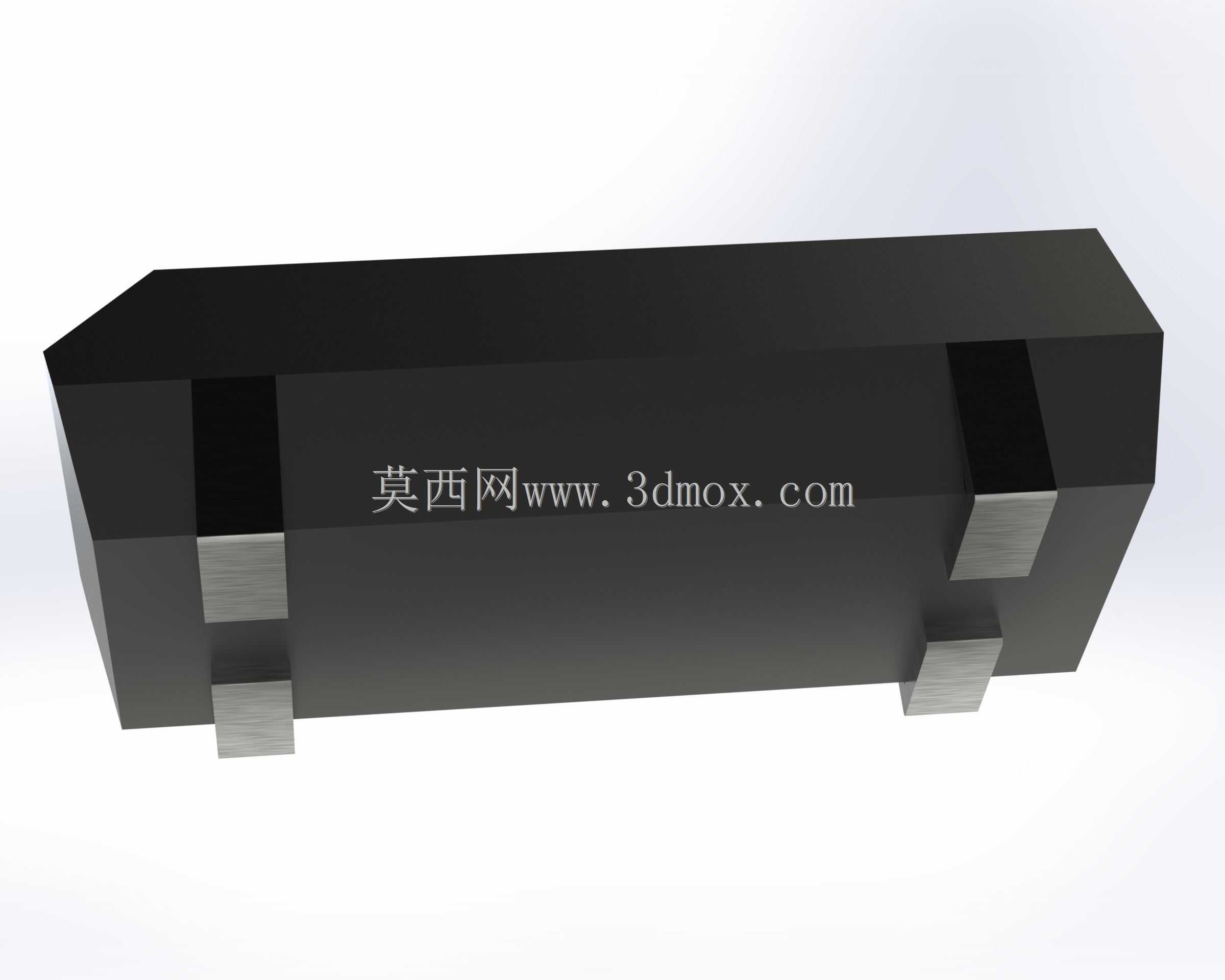

　　做这个元件的三维建模时，首先要抓准它的外形核心特征：主体是切角处理的长方体陶瓷封装外壳，外壳表面做哑光黑的防静电涂层处理，顶面印有清晰的型号标识，外壳一端设置有圆形的密封点，这是晶振生产过程中抽真空充氮密封的工艺点位，建模时不能遗漏这个特征，否则做装配干涉检查时，会忽略外壳顶部和上方屏蔽罩、结构件的间隙要求。两个金属引出引脚从封装本体的短边侧向下延伸，引脚末端做平整的贴装面，建模时要严格控制引脚的共面度公差，引脚伸出本体的长度、引脚之间的中心距必须和实际物料的焊盘尺寸匹配，很多新手建模时会把引脚做的过长或者间距偏差，导致导出的STEP模型导入PCB设计软件后，和封装焊盘无法对齐，直接影响结构评审的效率。

　　设计思路上，建模优先还原实际生产中的物料公差带，封装本体的四个边角做微小的倒角处理，避免直角建模和实际物料的注塑成型特征不符，金属引脚的厚度要符合SMT工艺的吃锡要求，引脚和本体衔接的位置做微小的圆弧过渡，还原实际冲压引脚的成型特征，不能做成生硬的直角连接。外壳的密封凸点尺寸要控制在合理范围，凸点高出本体顶面的高度不能忽略，很多结构设计时因为没算这个凸点的高度，导致上方的屏蔽罩装配后压到晶振本体，长期使用后出现晶振频率偏移甚至停振的问题。

　　从安装边界来看，这类晶振在PCB上布局时，本体下方不能布置过孔或者走线，避免寄生电容影响晶振的输出精度，建模时要预留出焊盘周围的阻焊层间隙，元件本体和周边的电容、电阻等贴片元件的间距要满足SMT贴装的最小间距要求，通常要保留0.3mm以上的安全间隙，避免回流焊时出现连锡问题。晶振的高度方向要预留足够的空间，和上方的结构件、屏蔽罩之间至少保留0.2mm的间隙，防止组装时外力挤压晶振外壳，导致内部的石英晶片受力碎裂，造成产品功能失效。

　　实际选型应用中，这类晶振的频率稳定性受焊接温度、机械应力影响较大，所以建模时还原的外形尺寸精度，直接决定了结构设计阶段的应力仿真准确性，如果模型尺寸和实际物料偏差过大，仿真时就无法准确评估装配后外壳受到的挤压应力，可能导致批量生产时出现一定比例的晶振失效问题。对于做整机结构设计、PCB Layout的工程师来说，精准的晶振三维模型能在设计阶段就排查掉装配干涉、间隙不足的问题，减少后续打样调试的迭代次数，尤其是在做高密度堆叠的便携电子产品设计时，每一个小元件的尺寸精度都会影响整板的布局合理性，这类基础电子元件的模型精度，往往是决定整机结构可靠性的细节关键。
