大扭矩舵机结构三维设计方案

　　在航模重载舵面驱动、工业小型执行机构、特种机器人关节驱动这类需要大扭矩小体积动力输出的场景里，这类高转矩舵机的选型适配一直是结构设计环节的重点。不同于普通小扭矩微型舵机仅能满足轻载姿态调整的需求，该款舵机的输出扭矩冗余量设计，足以应对负载波动较大的工况，比如固定翼航模的襟翼重载偏转、小型履带机器人的转向舵控、工业自动化线里小型拨叉机构的往复摆动，都能在额定负载下保持稳定的输出精度，不会因为瞬时负载冲击出现丢步或者舵面抖动的问题。

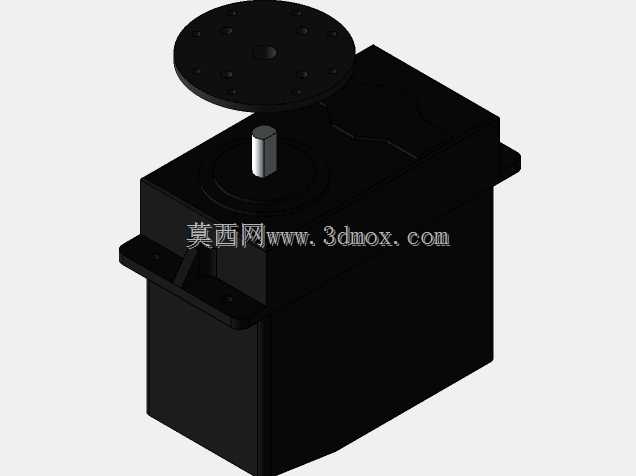

　　从结构设计思路来看，这款舵机采用了方型壳体的一体化布局，壳体侧边预留的安装凸耳带有标准安装孔位，能够直接适配多数通用舵机的安装支架，不需要额外设计转接结构，能大幅缩短设备组装时的结构适配周期。顶部的输出端采用了圆盘式舵盘安装接口，舵盘上均匀分布多组不同孔径的安装孔，既可以通过中心孔与输出轴实现周向定位，也能通过周边孔位搭配螺丝固定不同形式的摇臂，适配直推、连杆传动、齿轮啮合等多种动力输出形式，覆盖不同传动结构的连接需求。输出轴根部做了阶梯式的轴肩设计，既可以承受径向的负载冲击，也能对舵盘安装起到轴向定位作用，避免舵盘安装过深蹭到壳体顶面，或是安装过浅导致传动时出现松旷。

　　安装边界方面，这款舵机的壳体外形为规整长方体，所有外部凸起结构仅为侧边安装耳与顶部输出轴部分，在做设备内部布局时，只需要预留出略大于壳体外形的矩形安装空间，同时在输出轴上方留出舵盘与摇臂的活动空间即可，不需要为异形壳体额外规划避让空间。安装耳的孔位间距符合大扭矩舵机的通用安装尺寸规范，和市面上同扭矩等级的金属齿舵机安装孔位完全兼容，做旧设备升级替换时可以直接原位安装，不需要重新打孔调整支架位置。壳体的壁厚设计兼顾了散热与结构强度，内部减速组的安装定位柱与壳体为一体化结构，能承受大扭矩输出时减速齿轮传递的反作用力，不会因为长期满载运行出现壳体定位柱开裂的问题。

　　功能特性上，这款舵机采用直流供电驱动，内部集成了位置反馈电位器与控制信号处理电路，只需要输入标准的PWM控制信号就能实现0到180度范围内的角度精准控制，不需要额外搭配驱动板，简化了外围控制电路的设计。内部减速组采用大减速比的齿轮传动设计，将电机的高转速低扭矩输出转化为低转速高扭矩的舵盘转动，齿轮的啮合间隙控制在极小范围内，正反转切换时的回程空程量很小，在需要频繁正反转的摆动工况下，能保持较高的位置重复精度，不会因为间隙累积出现位置偏差。顶部的舵盘与输出轴采用扁位周向固定，相比单纯的过盈配合或者顶丝固定，能传递更大的扭矩，避免大负载下舵盘与输出轴之间出现相对转动，导致控制角度失准。

　　在实际选型适配时，需要注意输出摇臂的长度与负载扭矩的匹配关系，摇臂长度越长，舵机实际需要输出的扭矩就越大，设计连杆机构时要尽量缩短摇臂的力臂长度，在满足行程需求的前提下让舵机工作在额定扭矩区间内，避免长期过载导致内部齿轮磨损或者电机过热。安装时要保证舵机壳体的安装平面平整，不要强行通过螺丝拉紧让壳体出现变形，否则会导致内部齿轮的啮合间隙变化，增大转动阻力甚至出现卡滞。接线部分要注意供电电压与控制信号的匹配，供电线路的线径要满足最大工作电流的需求，避免线路压降过大导致舵机输出扭矩不足。

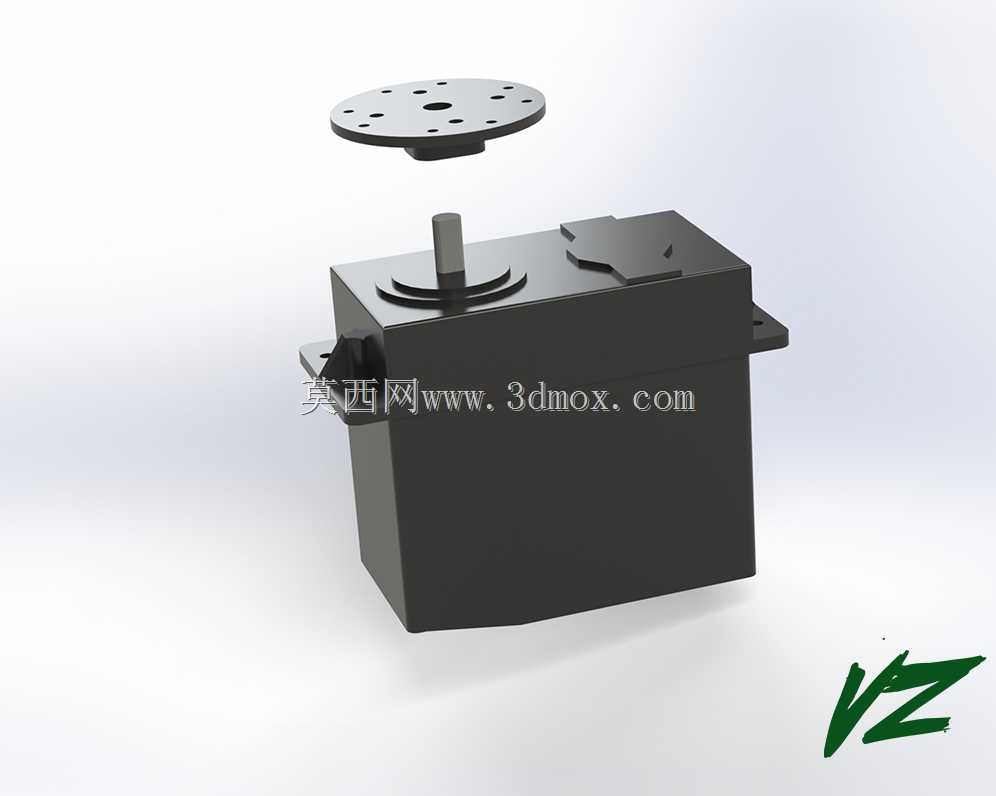

　　从三维建模的细节来看，这款模型完整还原了舵机的所有外部结构特征，包括壳体的合模线细节、安装耳的倒角、输出轴的扁位结构、舵盘的孔位分布，在做设备整体装配时，可以直接将该模型导入装配体中做干涉检查，验证安装空间是否充足、舵机转动时摇臂是否会和周边结构产生碰撞，提前发现结构布局里的问题，减少实物打样时的修改次数。模型的装配关系也完全按照实物的装配逻辑搭建，输出轴与壳体之间的转动配合、舵盘与输出轴的固定配合都做了对应的配合约束，在做运动仿真时，可以直接添加转动驱动模拟舵机的摆动过程，验证整个传动机构的运动行程是否符合设计要求。
