履带式地热钻井小钻机三维设计

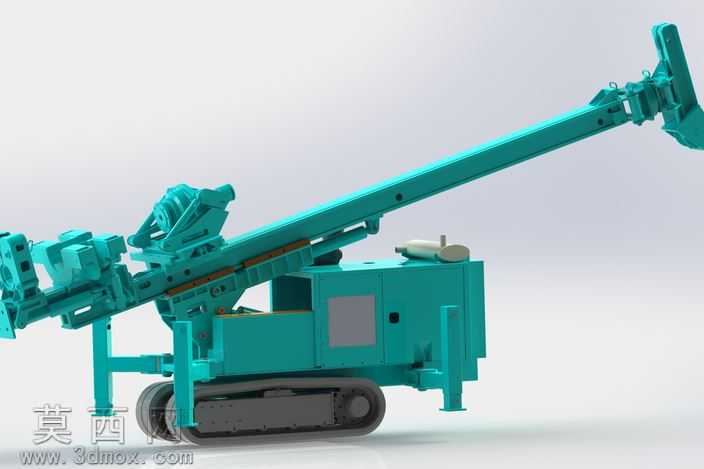

本作品为履带式地热钻井小钻机的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与工程实际逻辑，完整还原了小型地热钻井钻机的整机结构与功能形态。建模阶段采用自底向上与自顶向下结合的设计思路，先对钻机各核心子部件进行独立参数化建模，再通过装配约束完成整机整合，确保各部件间的运动关系与实际设备完全匹配。整机主体结构包含履带行走底盘、主机动力舱、可伸缩倾斜钻臂、前端钻具挂载机构、机身支撑支腿五大核心模块，其中履带底盘部分还原了履带板、驱动轮、导向轮、承重轮的完整传动结构，可直观呈现设备的行走承载逻辑；动力舱部分预留了动力单元、液压系统的安装空间，舱体表面的散热口、检修门、操作视窗均按照实际设备的人机交互需求设计，细节还原度高。钻臂部分采用多段式可伸缩结构建模，通过铰接约束实现钻臂的俯仰角度调整与长度伸缩，可模拟不同钻井角度、不同钻井深度下的钻臂姿态，匹配地热钻井作业中复杂工况的调整需求；机身前端与钻臂末端均设置了可收放的液压支腿结构，建模时还原了支腿的伸缩行程与支撑接触面，可直观呈现设备作业时的稳定支撑状态。材质与渲染阶段，针对不同部件的材质属性进行了精细化设置：机身主体与钻臂采用工程机械设备常用的青绿色金属漆面材质，调整漆面的反光度与粗糙度参数，还原工业漆面的哑光质感；履带部分采用橡胶与金属结合的材质设置，履带板的橡胶部分设置防滑纹理与耐磨材质属性，驱动轮、承重轮等金属部件设置铸铁材质的金属光泽与细微磨损质感；液压管路部分设置橡胶软管的哑光深色材质，动力舱顶部的排气组件设置金属拉丝质感，各部件材质区分清晰，渲染后整体视觉效果贴近真实工程设备。设计过程中充分考虑了小型地热钻机的作业场景需求，整机结构紧凑，履带底盘的设计适配野外非平整场地的移动需求，可伸缩钻臂兼顾了作业范围与转运时的尺寸控制，支腿结构保障了钻井作业时的机身稳定性，各部件的连接位置、装配间隙均按照机械加工与装配的公差要求设置，模型可直接用于设备结构展示、作业原理演示、方案汇报等场景，也可作为同类型小型钻探设备改型设计的基础参考模型。
