影视拍摄用DSMC外置存储SSD结构设计

　　在专业影视拍摄作业场景中，外置存储设备的可靠性、安装适配性直接决定了拍摄流程的顺畅度，这款DSMC配套的外置SSD结构，是针对专业摄影机高速存储需求做的定制化结构设计，完全围绕实际拍摄中的使用痛点完成建模。不同于常规消费级移动固态硬盘，这款产品的内部构件采用CNC加工结构而非铸铝成型，核心原因是影视拍摄现场往往伴随复杂的工况，包括设备频繁拆装、移动中的振动冲击、不同温湿度环境下的长时间连续工作，CNC加工的内部支撑结构可以获得更均匀的材质应力分布，避免铸铝件常见的砂眼、应力集中问题，在高频数据读写产生的持续振动下，能更好地保护内部PCB板与闪存颗粒，减少接触不良导致的数据掉盘风险。

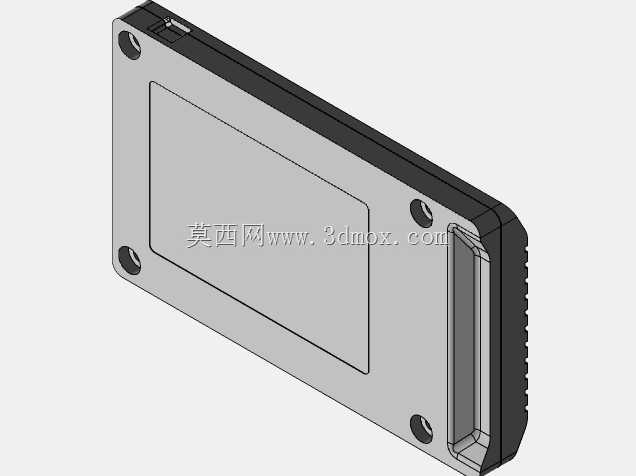

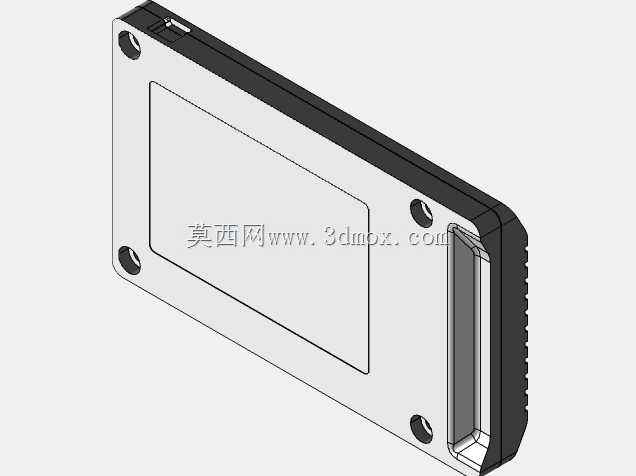

　　从实际用途来看，这款SSD是直接对接DSMC系列摄影机的外置记录单元，承担RAW格式高码率视频流的实时写入存储任务，相比摄影机内置存储，外置可更换的SSD设计可以让拍摄团队在存储卡写满后快速完成更换，无需中断拍摄等待数据导出，尤其适合纪录片、广告片、院线电影这类需要长时间连续记录的拍摄场景。设计过程中首先考虑的是接口对位精度，设备端的SATA接口位做了限位凸台结构，安装时可以引导接口自动对位，避免反复插拔导致的接口针脚弯折，接口周围的壳体做了加厚处理，能承受插拔时的侧向作用力，不会因为多次插拔出现接口座松脱的问题。

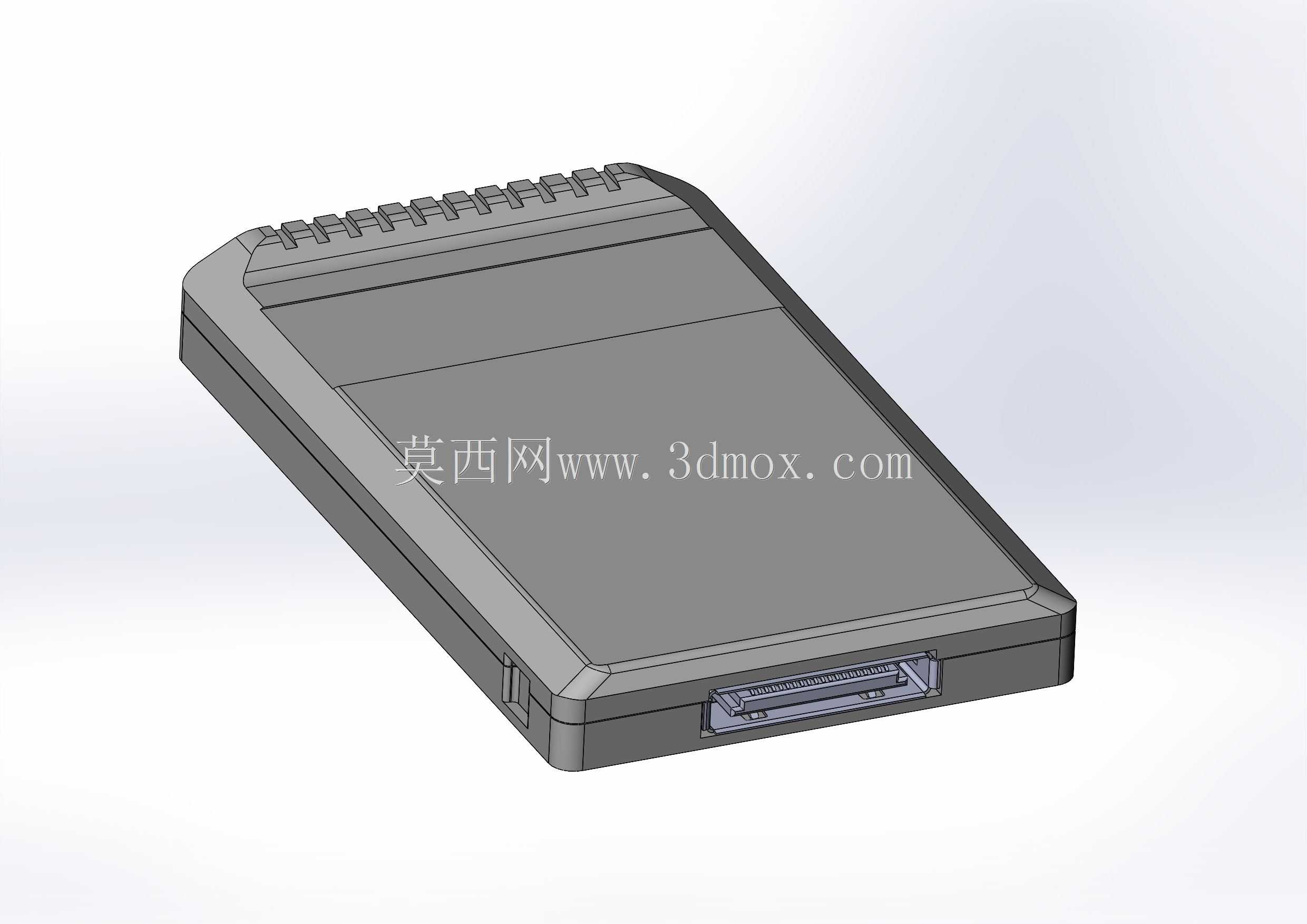

　　外形设计上，壳体顶面做了细密的防滑齿槽，这个结构并非装饰作用，一方面是在拆装设备时，操作人员即使戴着手套也能获得足够的摩擦力，顺利完成SSD的插拔操作，另一方面这些齿槽构成了被动散热的肋片结构，高码率写入时闪存颗粒和主控芯片产生的热量，可以通过内部导热垫传递到金属壳体，再通过顶面的齿槽增大散热面积，在无风扇的被动散热条件下，就能将主控工作温度控制在合理区间，避免高温导致的写入降速。壳体的边角全部做了R角过渡处理，没有尖锐棱角，一方面是避免拆装时划伤操作人员或者摄影机机身漆面，另一方面在设备意外跌落时，R角结构可以分散冲击力，减少壳体开裂、内部元件损坏的概率。

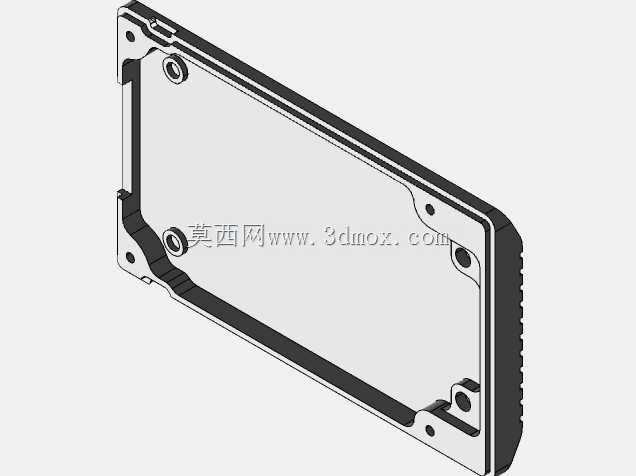

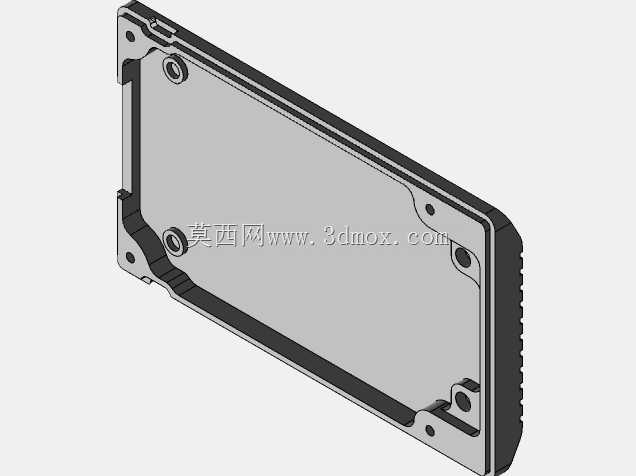

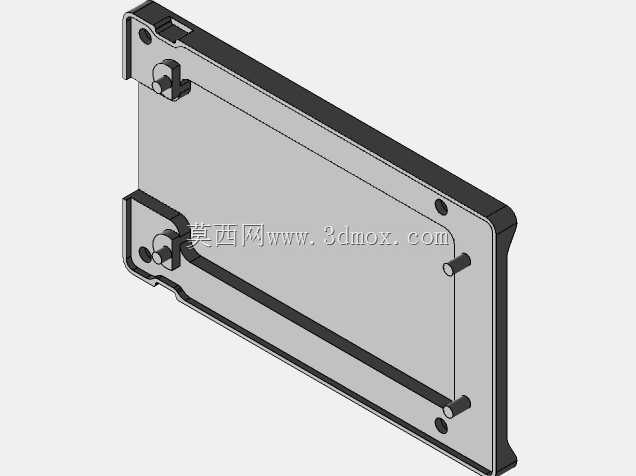

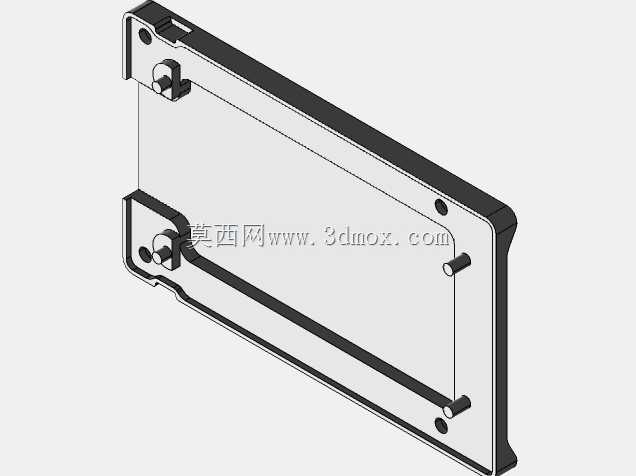

　　安装边界尺寸上，这款SSD的整体厚度控制在12mm以内，插入摄影机后突出机身的部分做了斜面收窄设计，不会和摄影机侧方的手持握把、监视器支架等附件产生安装干涉，设备侧面预留了挂绳孔位，拍摄时可以通过安全挂绳将SSD和摄影机机身连接，避免卡扣意外松脱导致设备坠落。壳体的合壳结构采用卡扣加隐藏式螺丝的固定方式，既保证了壳体的连接强度，也不会因为外露螺丝刮蹭其他设备，内部的存储元件安装位预留了减震泡棉的安装间隙，可以吸收拍摄过程中摄影机移动、跟焦操作产生的微幅振动，避免闪存颗粒因为长期振动出现虚焊问题。

　　不同于消费级SSD侧重轻薄外观的设计思路，这款产品的所有结构设计都优先服务于专业影视场景的可靠性需求，从接口的防护、散热结构的整合，到安装适配性、抗冲击性能的考量，每一处结构细节都对应实际拍摄中遇到的具体问题，建模过程中完全按照实物测量尺寸完成，所有配合公差都控制在五金加工的合理范围内，可直接用于后续的手板打样、小批量生产验证，也能作为影视配套设备结构设计的参考案例，帮助结构设计师理解专业工业场景下存储设备的设计逻辑，避免过度追求外观参数而忽略实际使用中的可靠性问题。
