影视设备用V型卡口安装供电电池结构

　　在影视拍摄现场的供电体系里，V型卡口电池是专业摄像设备、外接监看单元、无线图传、跟焦器等周边附件的核心供电载体，这类电池的安装适配性直接决定了外景拍摄、棚内录制时的供电稳定性，不少刚接触影视器材结构设计的工程师，往往会忽略V型安装接口的配合公差，导致电池挂载后出现旷量、接触不良，甚至拍摄过程中电池脱落中断录制的问题。这个参考结构完整还原了V-mount安装接口的所有关键配合特征，没有做内部电芯、保护电路的细节建模，核心是给结构设计人员提供安装边界、外形干涉校验的参考依据，不用从零开始测绘市面上的成熟V口电池外形，能大幅缩短影视器材供电适配结构的开发周期。

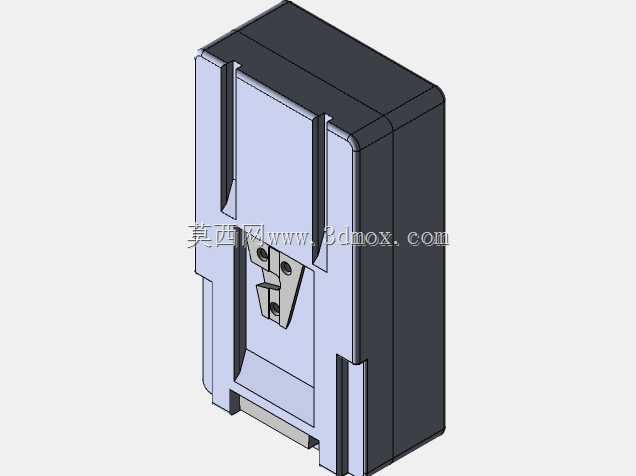

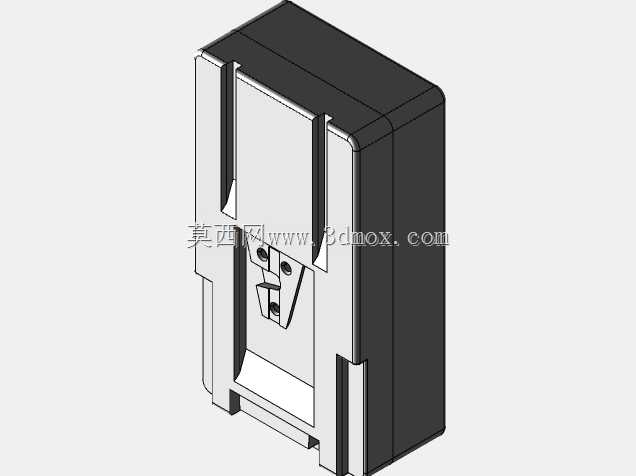

　　从实际使用场景来看，这类V型安装电池大多挂载在摄像机背板、专业摄影套件的供电扣板上，部分小型监看设备、手持稳定器的供电拓展位也会采用同款V型卡口，所以结构设计时首先要保证V型卡舌的尺寸精度，卡舌的楔形角度、锁止凸点的位置公差必须控制在合理范围内，既要保证挂载时能顺畅滑入锁止，又要避免间隙过大导致设备移动时电池晃动，拉扯供电接插件造成断电。这个模型里的V型接口部分完全按照行业通用的V-mount规范做了特征还原，卡舌的楔形面斜度、锁止凹槽的深度和位置都和市售量产V口电池一致，设计配套扣板的时候直接参考这个模型的接口尺寸做配合，就能避免出现装不上、锁不紧的问题。

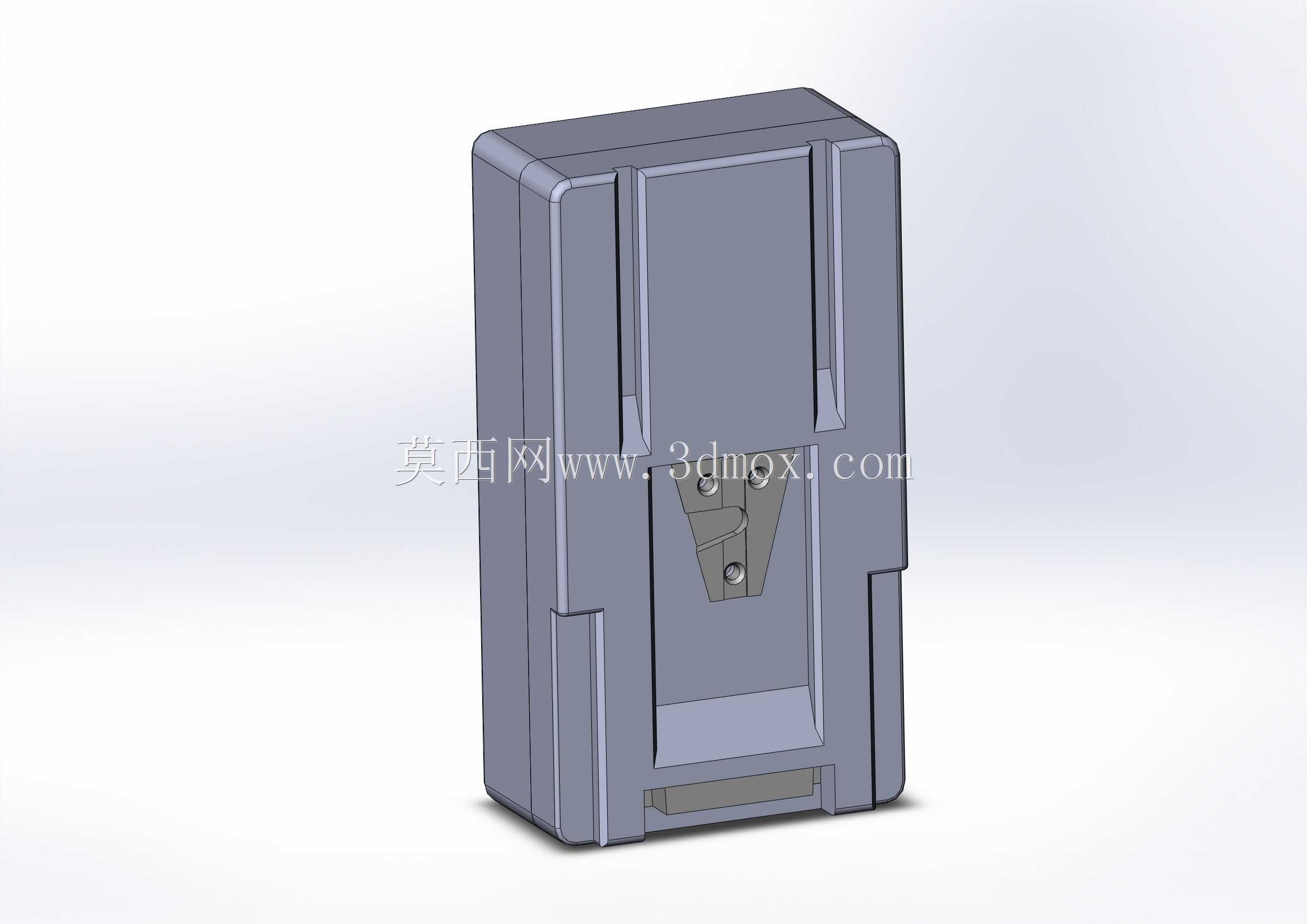

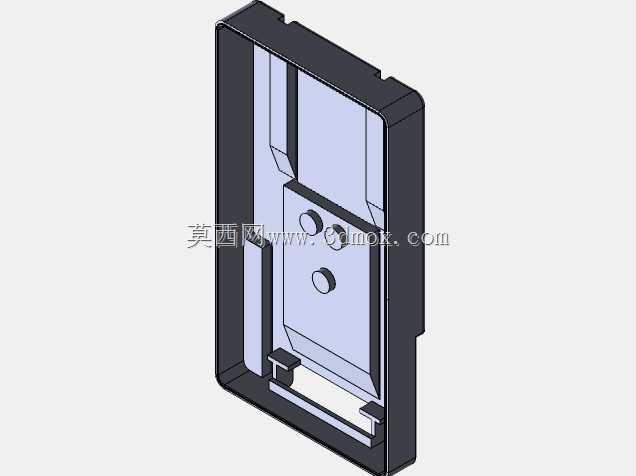

　　外形尺寸方面，这类通用V口电池的外壳做了周圈的加强筋结构，边角做了大圆弧过渡，因为外景拍摄时设备经常需要搬运、临时放置，磕碰在所难免，外壳的加强筋和圆弧过渡能提升抗摔性能，避免轻微磕碰就导致外壳开裂、内部电芯移位。模型还原了外壳的所有外部特征，包括侧面的防滑凹槽、底部的定位凸台，这些细节在做器材收纳包、电池快装底座设计的时候都需要用到，比如收纳包的电池仓隔层尺寸，就要参考电池的最大外形轮廓预留0.5-1mm的间隙，还要对应侧面的防滑槽做定位绒条，避免电池在包内晃动摩擦外壳。

　　安装边界的校验是这类参考模型最核心的用途，很多工程师在设计摄影套件的供电挂载位时，容易只考虑接口的配合，忽略电池本体的外形干涉，比如部分摄像机的背板接口位置比较靠外，如果电池的厚度设计过大，挂载后就会挡住HDMI线、SDI线的插拔，甚至和摄像机的散热出风口产生干涉，影响设备散热。这个模型完整呈现了通用V口电池的外部轮廓，在做整机装配校验的时候，把这个模型导入装配体，就能直观检查电池挂载后和周边附件、线缆接口的间隙，提前规避干涉问题。另外模型底部的定位槽特征，是对应部分供电扣板的定位凸台做的，设计扣板的时候要保证凸台和定位槽的位置度公差，这样电池滑入锁止的时候，供电触点能精准对齐，不会出现触点偏移、接触电阻过大导致的供电压降问题。

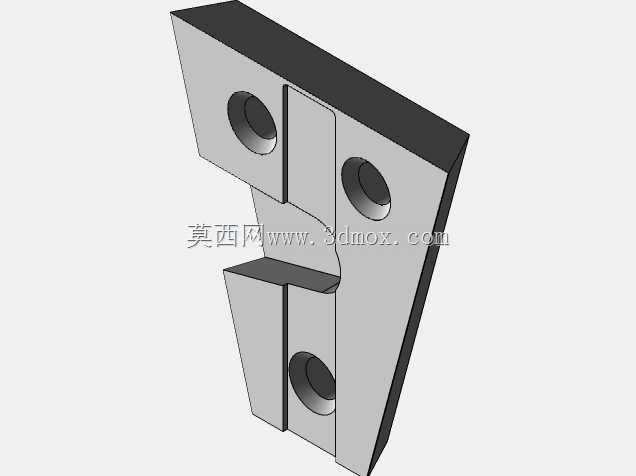

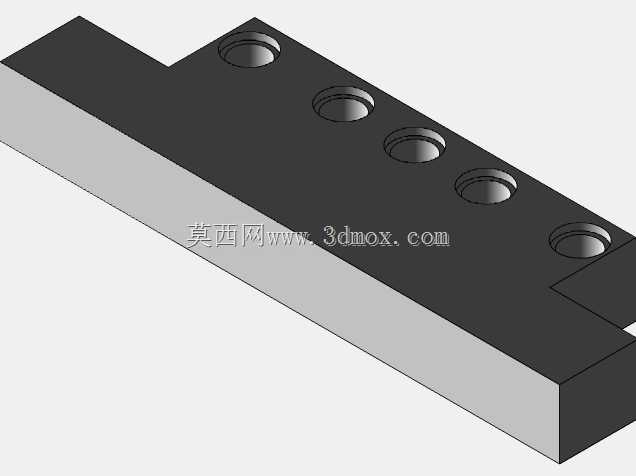

　　从设计思路上来说，这类通用V型安装电池的外壳结构优先考虑可靠性和通用性，外壳采用对称式的加强筋布局，既提升了壳体的结构强度，又能让电池正反放置的时候都能保持平稳，临时放在地面、设备箱上的时候不容易倾倒。接口位置的金属嵌件安装位在模型里也做了对应的特征预留，虽然没有做内部结构，但外部的安装凸台位置、尺寸都和量产产品一致，设计配套扣板的触点弹片位置时，可以直接参考这个模型的接口端面尺寸，保证弹片和电池触点的对齐度。另外外壳表面的凹槽设计除了防滑，还有一个作用是提升散热面积，电池大电流放电的时候会产生热量，外壳的凹槽能增加和空气的接触面积，提升被动散热效率，避免电池温度过高触发保护电路切断供电。

　　在实际的器材改装、定制化供电方案设计里，这个参考结构能省去大量的测绘时间，比如给小型无人机地面站、户外直播监看设备做外置V口供电挂载的时候，不需要单独购买实物电池测绘尺寸，直接用这个模型做装配干涉检查，就能快速确定扣板的安装位置、电池的挂载角度，保证安装后电池不会遮挡设备的操作按键、屏幕显示区域。还要注意的是，V型卡口的锁止结构是靠楔形面的配合实现越拉越紧的效果，所以设计扣板的锁止弹片时，要对应模型里卡舌的锁止凹槽位置，保证弹片卡入凹槽后有足够的锁止力，同时解锁按键的行程要足够，按下解锁键时弹片能完全脱离凹槽，让电池可以顺畅滑出，不会出现解锁卡顿、拆不下来的情况。
