感应式传感器可调安装支撑固定结构

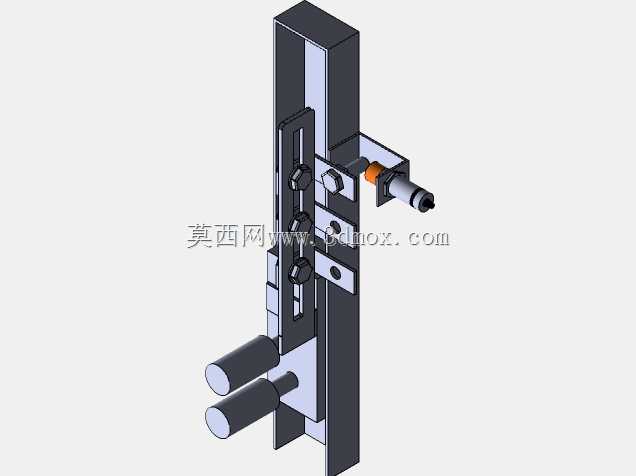

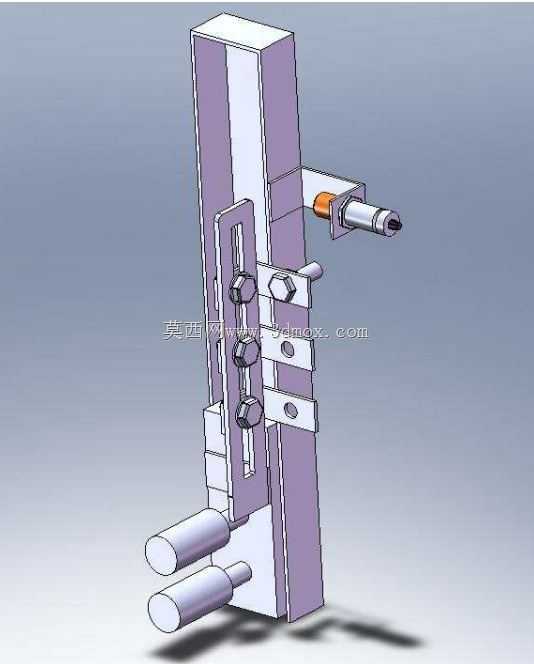

　　在自动化产线的工件到位检测、位置反馈环节，感应式传感器的安装精度直接决定检测信号的稳定性，这套支撑结构正是针对这类场景设计的专用安装载体。日常产线调试中，不同批次工件的检测位往往存在毫米级的位置偏差，传统固定式传感器支架每次调整都需要重新打孔、校准，耗费大量调试时间，这套结构通过多维度可调的设计，解决了现场快速对位的痛点。从结构组成来看，主体采用立式长槽安装板作为承载基底，板身开设通长调节槽，配合三个六角锁紧螺栓实现横向安装板的上下位置无级调整，横向板上同样开设多组腰型孔，可适配不同外径规格的感应传感器夹持需求，传感器夹持端采用侧向顶丝锁紧结构，既可以调整传感器的伸出长度，也能小范围旋转调整检测头的朝向，适配不同角度的检测面。

　　设计阶段首先考虑的是安装边界的适配性，立式安装板的背部预留了两组安装孔位，可直接固定在铝型材机架、设备侧板或者工装台面上，不需要额外加工转接板，整体结构的横向占用宽度控制在较窄范围内，不会和周边的输送辊道、夹爪机构产生运动干涉，底部延伸出的两个圆柱定位销，可在安装时快速卡入机架的预设定位孔，减少初装时的对齐工作量。实际使用时，松开立式板上的锁紧螺栓，即可带动整个传感器安装组件沿长槽上下滑动，调整到合适检测高度后锁紧螺栓即可完成高度方向固定；松开横向板上的固定螺丝，可调整传感器的前后伸出距离，适配不同距离的检测需求，当检测面存在角度倾斜时，还可以松开夹持端的顶丝，微调传感器的俯仰角度，保证检测头端面和被测面保持平行，

　　最大化检测有效距离。结构的刚性设计也做了针对性优化，立式安装板采用加厚板材加工，长槽边缘做了翻边加强处理，避免螺栓锁紧时板身产生形变，横向安装板和立式板的贴合面做了铣平处理，锁紧后不会出现晃动偏移，即使在设备持续运行产生振动的工况下，传感器的位置也能保持稳定，不会出现信号漂移的情况。这套支撑结构可适配绝大多数圆柱型感应式传感器的安装需求，不管是金属工件到位检测、气缸行程位置反馈，还是工装夹具的夹紧确认工位，都能通过这套结构快速完成传感器的安装调试，相比传统的自制角铁支架，调整效率提升数倍，同时安装后的外观更规整，没有多余的突出结构，减少现场积尘和线缆勾挂的风险。在细节处理上，所有调节槽的边缘都做了倒角处理，避免安装时划伤操作人员的手部，螺栓采用标准外六角件，现场调试只用普通扳手即可完成操作，不需要准备专用工具，传感器夹持孔的内径做了公差适配，既能保证传感器顺利穿入，又不会因为间隙过大导致锁紧后传感器歪斜。
