B10K线性旋转电位计电子元器件结构

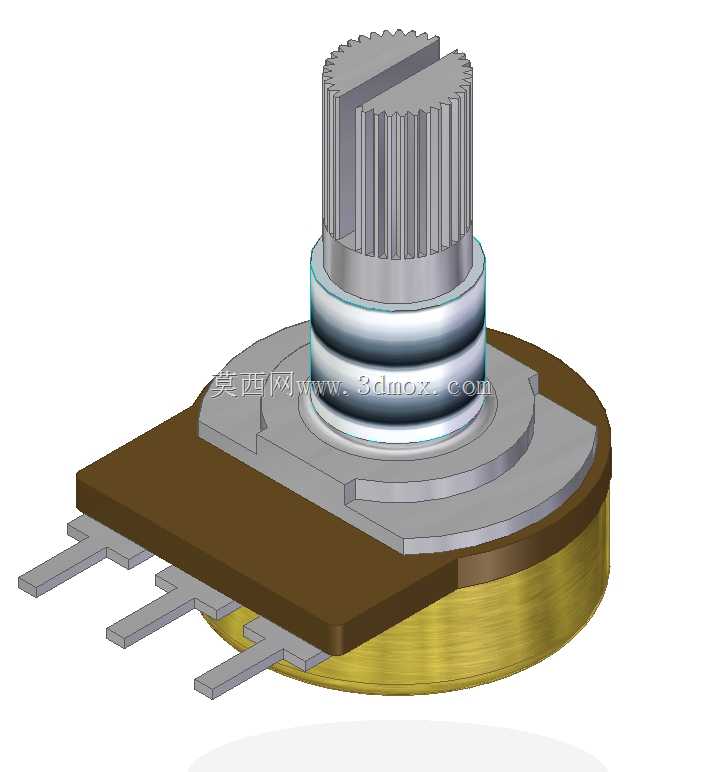

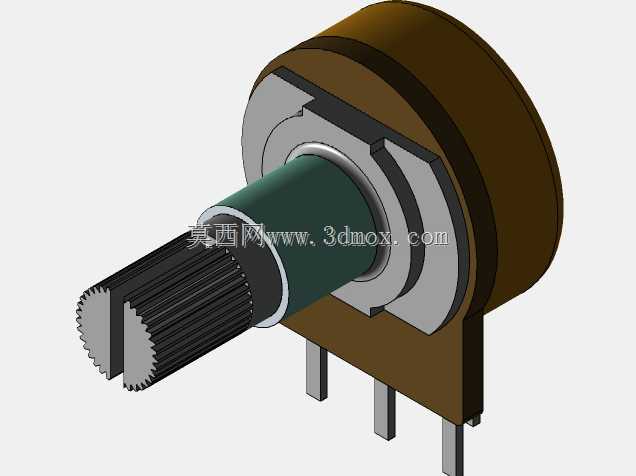

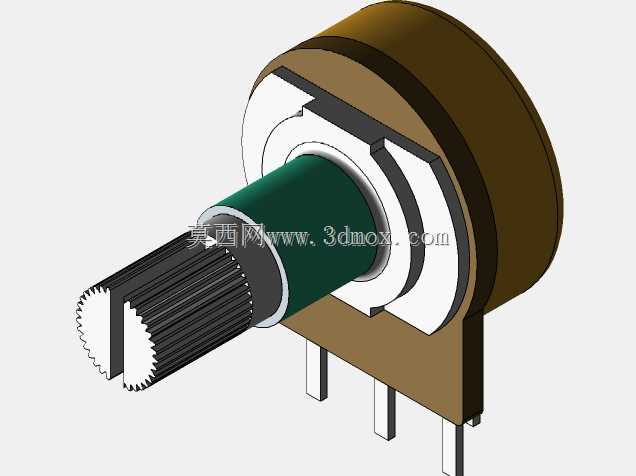

　　底部三个引出引脚的间距、引脚伸出长度、引脚宽度都要匹配常规PCB板的焊盘孔径与孔位间距，避免建模完成后导入PCB装配时出现引脚与焊盘错位、插装不到位的问题。转轴部分采用滚花纹理设计，并非单纯的外观装饰，实际装配时旋钮帽与转轴过盈配合，滚花结构可以增大两者之间的摩擦力，防止旋钮调节时出现打滑空转的情况，转轴顶端的开槽是为了兼容一字螺丝刀调节的使用场景，在没有装配外置旋钮、或者需要在设备内部进行参数校准的时候，可以直接用螺丝刀拧动转轴完成调节。底座部分的棕色绝缘基板承担了内部碳膜层承载、引脚固定、与安装面贴合的作用，建模时要注意基板边缘与引脚的相对位置，基板下方的金色金属外壳是电位计的屏蔽结构，既可以防护内部碳膜与刷片不受外界灰尘、在消费类电子、小型工控设备、音频调控装置的电路设计环节里，这类10K阻值的线性电位计是极为常见的被动调节元件，常被用于信号增益调节、电源输出电压微调、设备参数阈值设定等场景，比如便携音箱的音量旋钮、小型实验电源的输出调压旋钮、工控面板上的参数设定旋钮，很多都采用这类结构的电位计作为输入调节部件。从实际使用的角度看，这类电位计依靠转轴旋转带动内部碳膜刷片滑动，改变接入电路的有效电阻值，实现输出电压或信号强度的线性变化，线性度特性决定了调节过程中参数变化的均匀性，不会出现旋钮转到某一区间参数跳变的问题，适合需要连续平滑调节参数的电路场景。做这款元件的三维结构建模时，首先要考虑的是实际安装的边界约束，这类电位计多为PCB插装设计，

　　潮气侵蚀，也能屏蔽外界电磁信号对电阻调节过程的干扰，避免调节时出现信号杂波。设计建模过程中，转轴与底座之间的多层环形结构是密封与阻尼结构，这部分的尺寸配合直接决定电位计的调节手感与使用寿命，过紧会导致旋钮转动阻力过大，调节费力，过松则会出现转轴晃动、调节定位不准的问题，同时这部分结构还要阻挡外界杂物进入电位计内部，避免刷片与碳膜接触不良造成调节时的信号跳变。从安装尺寸来看，这类电位计的整体高度要匹配设备面板与PCB板之间的安装距离，转轴伸出面板的长度要适配旋钮帽的安装深度，既不能伸出过长导致旋钮帽晃动，也不能伸出过短导致旋钮帽无法完全套入转轴。底部三个引脚的折弯角度也要符合波峰焊的工艺要求，引脚伸出PCB背面的长度控制在1.

　　5-2mm之间，过长会导致焊接时引脚连锡，过短则会出现焊盘吃锡不足、焊接强度不够的问题。在实际设备选型时，这类线性电位计的旋转角度通常为270度左右，对应电阻值从0到10K的线性变化，建模时要预留出转轴的旋转活动空间，避免设备内部其他结构件干涉转轴的全行程转动，比如转轴周围不要布置过高的电容、接插件等元件，保证旋钮可以从最小阻值旋转到最大阻值无卡顿。另外，金属底座与PCB板贴合的平面要保证平面度，建模时不要出现结构凸起，否则焊接后电位计会出现歪斜，导致转轴与面板开孔不同心，旋钮转动时蹭到面板。对于结构设计人员来说，做这类元件的三维模型不能只做外观示意，要把实际装配相关的所有尺寸细节都还原到位，包括引脚的粗细、滚花的齿距、转轴的直径、

　　底座的安装定位尺寸，这样在做整机结构装配的时候，才能提前排查出安装干涉、配合尺寸不符的问题，减少后续打样试装的修改次数。很多新手建模时容易忽略引脚的实际折弯形状，把引脚做成直的，导入PCB装配时就会发现引脚长度不够、无法穿过焊盘的问题，还有的会把转轴的滚花做的过深或者过浅，导致后续选配旋钮帽时出现配合过松或过紧的情况。这款电位计的结构虽然简单，但是每个细节都对应实际生产装配与使用的需求，比如底座边缘的定位凸点，是为了在PCB焊接时卡住电位计，避免过波峰焊时电位计受高温出现移位，导致引脚偏出焊盘；转轴根部的限位结构，是为了限制转轴的最大旋转角度，防止刷片过度转动刮坏碳膜层，造成电位计损坏。在音频设备应用场景中，这类电位计的屏蔽外壳还要做接地处理，建模时要注意外壳与PCB接地焊盘的接触位置，保证屏蔽结构可以有效接地，抑制交流声干扰。在小型工控设备应用中，电位计的转轴阻尼要适中，保证设备震动时转轴不会自行转动，导致设定好的参数发生偏移，这部分结构的尺寸配合在建模时就要考虑公差配合的余量，金属转轴与塑料密封衬套之间的间隙控制在合理范围，既保证转动顺畅，又有足够的阻尼保持调节位置。
