霍尔效应传感检测电路板结构设计

　　做设备电控部分选型和结构适配的时候，霍尔类传感板是绕不开的常用组件，这类靠霍尔效应实现磁信号转电信号的板件，在工业自动化产线的位置检测、小型机电设备的转速采集、消费电子的开合状态判断、新能源类设备的电流检测场景里都有极高的出镜率。不同于单颗直插霍尔元件的零散应用，集成化的传感板把感应元件、外围阻容、接线引脚甚至状态指示元件都整合在同一块PCB基材上，省去了应用端自行搭焊外围电路的工序，也能避免零散布线带来的信号干扰问题，对结构工程师做安装位设计、电控工程师做接线调试都更友好。

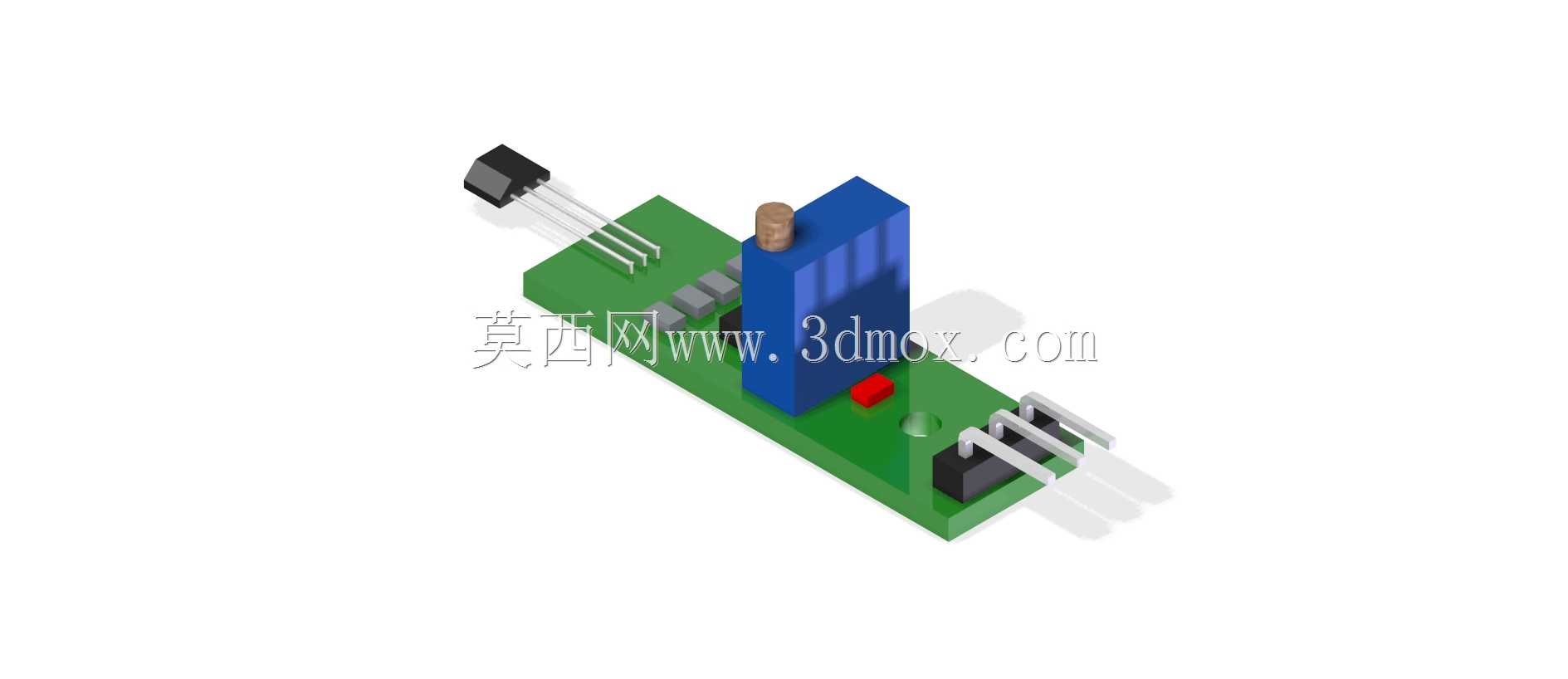

　　从结构设计的角度看，这类传感板的布局逻辑完全围绕感应可靠性和安装便利性展开：核心霍尔感应元件布置在板体边缘区域，尽可能贴近被检测的磁源位置，缩短磁路的空气间隙，避免板上其他金属元件对磁场的遮挡削弱感应灵敏度；直插式的接线引脚分两组布置在板体的两个对角端，分别对应电源输入、信号输出的接线需求，引脚伸出长度控制在合理范围，既满足波峰焊的工艺要求，也能适配常规2.54mm间距的接插件对接，不需要额外做引脚整形就能直接插装到设备的主控板对应插座上。板上预留的小型红色指示灯是实用化的设计细节，当感应到设定阈值的磁场时指示灯点亮，现场调试的时候不需要外接示波器测信号，肉眼就能判断传感板的工作状态，大幅缩短产线设备的调试周期。

　　安装边界的设计上，这类传感板没有设计额外的固定安装孔，整体板型做了窄长化处理，宽度控制在极小尺寸，既可以通过引脚直接焊接固定在主控板上，也能搭配热缩管或者小型塑料卡槽做独立安装，适配设备内部狭窄的安装空间。板上搭载的蓝色可调元件是灵敏度调节电位器，针对不同的检测距离、不同磁强的触发磁钢，可以通过调整电位器改变触发阈值，不用更换元件就能适配不同的应用场景，比如近距离的位置检测可以调低灵敏度避免误触发，稍远距离的转速采集可以调高灵敏度保证信号捕捉稳定。

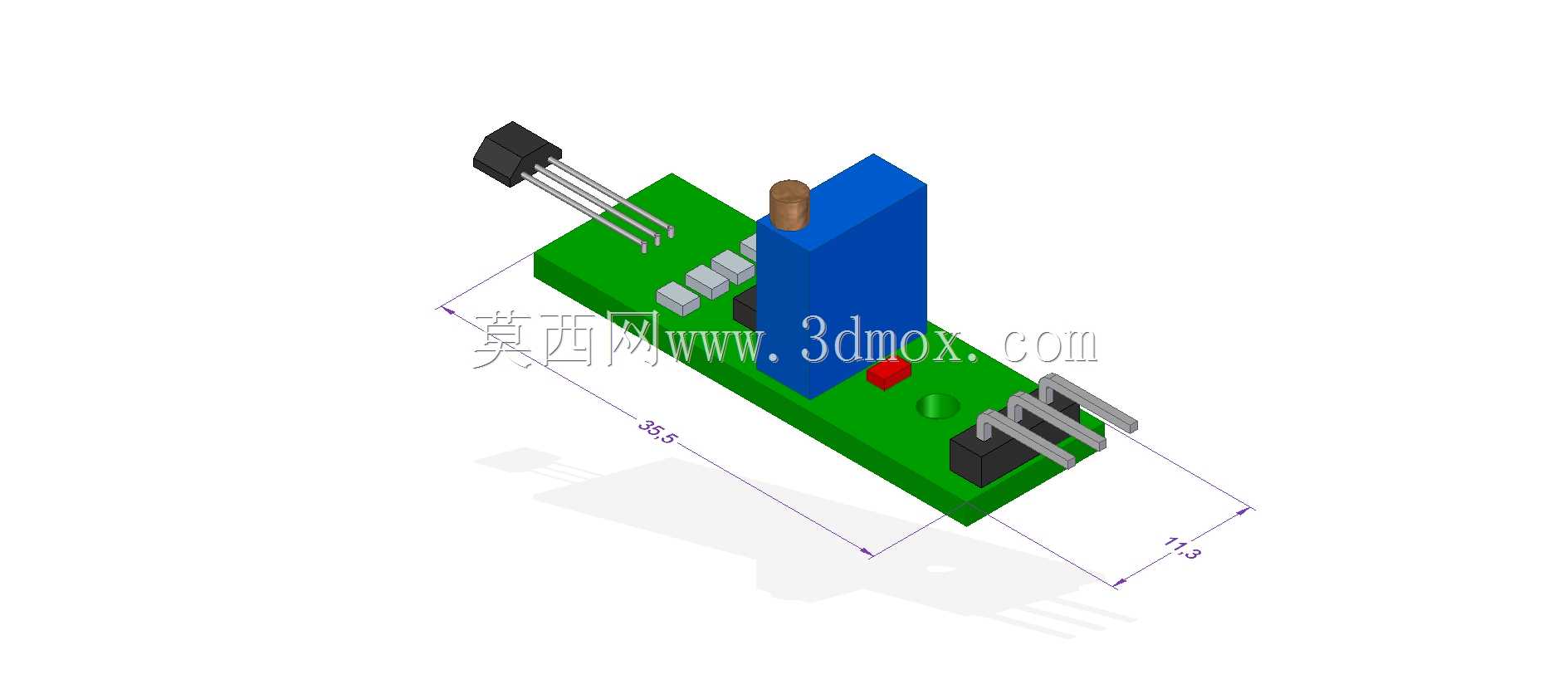

　　实际做三维建模的时候，要重点还原几个影响装配的关键尺寸：首先是PCB板的整体长宽厚参数，板厚采用常规玻纤板的标准厚度，保证插装时和接插件的配合间隙合理；其次是各个直插元件的引脚间距、伸出高度，尤其是霍尔元件的感应面位置，这个尺寸直接决定了安装时和磁源的预留间隙，一旦建模时尺寸偏差，实际装配后就会出现感应距离不足、触发失灵的问题；还有板上电容、电位器这类较高元件的高度参数，要和设备内部的上层结构预留足够的安全间隙，避免装配时元件被挤压损坏。

　　不同于光电类传感器需要预留通光路径、容易被粉尘油污遮挡的问题，霍尔类传感板靠磁场触发，非接触式的检测方式没有机械磨损，对粉尘、振动、潮湿的工业环境适应性更强，在低速转轴的转速检测、气缸活塞的位置判断、安防设备的门磁检测这类场景里，使用寿命和可靠性都远高于接触式的微动开关。建模的时候还要注意元件的布局避让：板上的较高元件都集中布置在板体中部区域，边缘位置只留低矮的阻容元件和感应头，这样不管是贴装在设备内壁还是插装在主控板上，边缘区域都不会和相邻结构产生干涉，给安装固定留出足够的操作空间。

　　从电路结构的适配性来看，这类集成传感板的外围电路做了标准化设计，兼容常规的直流低压供电范围，输出信号可以直接对接普通PLC、单片机的IO口，不需要额外加信号放大电路，对应用端的电路设计门槛很低。结构设计上也充分考虑了量产的工艺性，所有元件都采用常规直插封装，没有特殊定制的异形元件，不管是小批量手焊还是量产波峰焊都能顺利加工，PCB板的走线做了最短路径设计，电源和信号走线分开布置，减少自身电路的信号干扰，保证输出信号的稳定性，不会出现误触发的问题。
