可3D打印搭扣式门闩锁具结构设计

　　日常场景里随处可见这类搭扣式门闩的应用，从户外设备箱的侧盖锁合、仓储周转箱的封扣固定，到小型机柜的检修门锁紧、家用储物柜门的闭合限位，都能看到这类结构的身影。不同于需要旋转多圈才能锁紧的螺纹锁具，这类搭扣门闩采用杠杆式锁紧原理，仅需单次扳动操作就能完成锁合与解锁，操作路径短，开合效率高，非常适合需要频繁开启、对锁紧操作便捷性有要求的使用场景。

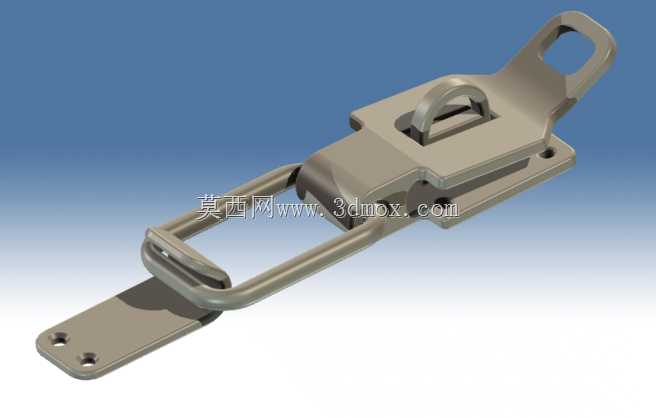

　　从结构功能来看，这款门闩分为两个安装基体，一端是带铰接锁环的固定座，另一端是带挂扣凸台的锁座，两个部件分别通过安装孔固定在需要锁合的两个构件上——比如柜门与门框、箱盖与箱体的对应位置。锁合状态下，铰接的金属锁环卡入锁座的凸台下方，扳动搭扣主体的杠杆臂时，铰接结构会带动锁环产生拉紧位移，依靠结构过盈产生的预紧力把两个被连接件牢牢压合，不会因为日常使用中的振动出现松脱。锁座上方预留的挂孔还可以额外加装挂锁，实现锁止后的防开启功能，满足有防盗、防误开需求的场景使用。

　　设计这款结构的时候，首先要考虑的是安装边界的适配性：两个安装座的底板都做了下沉式安装孔设计，采用沉头螺丝固定后，螺丝头部不会突出底板表面，避免刮蹭周边构件或者影响锁体的转动行程。锁环的转动行程做了限位设计，解锁状态下锁环最大翻开角度不会超过90度，避免翻开角度过大导致锁环与周边结构干涉，同时也能减少锁环铰接部位的不必要磨损。搭扣的握持部位做了圆弧过渡处理，没有尖锐的棱角，手动扳动操作的时候不会硌手，符合日常手动操作的人机工程要求。

　　针对3D打印的成型特性，整个结构没有设计复杂的内凹倒扣，所有受力部位的壁厚都做了均匀化处理，避免打印过程中出现壁厚不均导致的翘曲变形，铰接部位的配合间隙预留了3D打印工艺所需的公差，打印完成后不需要额外的打磨修配就能直接实现灵活转动。结构的受力路径做了针对性优化：锁环与搭扣主体的铰接部位、锁座的挂扣凸台这两个主要受力位置都做了局部加厚，并且设置了圆弧过渡的加强筋，避免锁紧受力时出现应力集中导致的结构断裂，哪怕采用常规的PLA、PETG等常见3D打印材料制作，也能满足日常使用的强度要求。

　　实际选型使用的时候，需要先确认被锁合构件的闭合间隙，调整两个安装座的相对安装位置，保证锁环卡入锁座后，扳动搭扣到锁紧位置时能产生足够的预紧力，既不会因为预紧力过小导致锁合松旷，也不会因为预紧力过大导致扳动操作费力、长期使用下结构出现疲劳变形。安装时要保证两个安装座的固定面处于同一平面，避免锁体安装后出现偏斜，导致锁环转动卡滞、锁紧受力不均的问题。对于有密封要求的使用场景，比如带密封圈的防水箱体，还可以通过调整安装座的固定位置，适配密封圈的压缩量，保证锁合后密封圈能达到设计要求的压缩率，实现预期的密封效果。

　　这类搭扣结构相比传统的插销式门闩，锁紧后的预紧力更稳定，不会因为构件的轻微变形出现松脱，而且整体结构外露，没有藏污纳垢的缝隙，在户外多尘、潮湿的使用环境下也不容易出现卡滞故障，日常维护只需要定期在铰接部位滴少量润滑油，就能保证长期操作的顺畅性。
