拖车用可调式搭扣锁结构设计

　　这类搭扣锁常见于中小型货运拖车、工具挂车的侧厢板、上翻式尾门以及外挂工具箱的锁止场景，部分工程作业用移动设备舱、户外发电机组外罩也会选用同结构锁件，核心作用是在运输颠簸、频繁开关的工况下，保证被锁止部件不会意外松脱，同时能实现无工具快速开启，提升装卸、检修的操作效率。

　　从功能逻辑上看，该锁件采用杠杆过死点锁止原理，锁合时扳动上侧扳扣带动U型拉杆张紧，当扳扣转动越过结构死点位置后，拉杆的张紧力会反向作用在扳扣上，形成自锁效应，即便承受持续的振动载荷也不会自行松脱；开启时只需反向扳动扳扣越过死点，即可释放拉杆张力，快速解除锁止状态，整个操作过程无需额外钥匙或工具，单手即可完成，适配需要频繁开合的作业场景。锁体自带的锁环结构可额外配合挂锁使用，实现防盗锁止需求，兼顾日常快开与安全防护的双重使用需求。

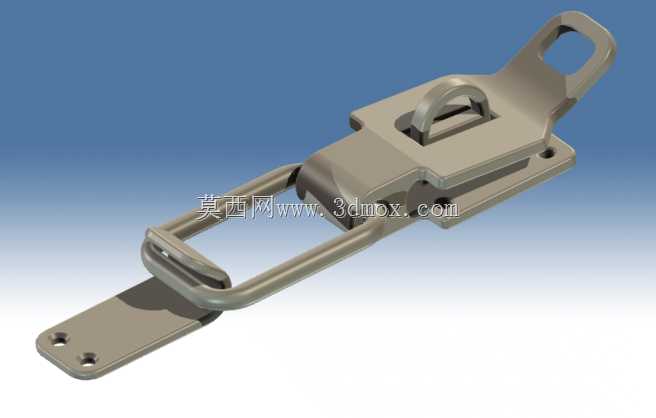

　　结构设计层面，锁体分为固定底座、扳扣组件、U型拉杆、挂钩座四个独立部分，固定底座与挂钩座分别通过两个沉头安装孔固定在两个需要锁合的部件上，安装时可根据实际装配间隙调整U型拉杆的伸出长度，补偿部件制造公差、长期使用产生的磨损间隙，保证锁合后始终保持足够的张紧力，避免出现旷量异响。扳扣边缘做了圆弧过渡处理，操作时不会割伤手部，底座与挂钩座的安装面为平面结构，可直接贴合在金属板材、型材表面安装，无需额外加工沉台或避让槽，降低配套部件的加工难度。

　　安装边界方面，锁体整体采用冲压弯折成型工艺，主体板材厚度适配常规3-5mm的拖车钣金件安装需求，固定底座的安装孔距适配通用五金安装尺寸，安装时需保证扳扣转动行程范围内无其他结构干涉，锁合状态下U型拉杆与挂钩座的挂接深度不小于拉杆直径的1.5倍，防止受冲击时拉杆脱钩。锁体表面做了防锈处理，可适应户外淋雨、扬尘的作业环境，长期使用不会出现锈蚀卡滞的问题。在进行配套结构设计时，需预留扳扣的操作空间，保证操作人员手指可顺利伸入扳扣的提拉环内完成开合动作，同时要考虑挂锁的安装空间，锁环位置与周边结构的间隙需满足常规挂锁的梁部穿过需求。

　　实际选型应用中，这类搭扣锁的张紧行程可覆盖一定的装配误差范围，对于存在轻微变形的厢板结构也能实现可靠锁止，相比传统螺栓紧固方式，操作效率提升明显，相比旋转式门锁，结构更简单、抗冲击载荷能力更强，不易因杂物卡滞出现失效问题，非常适合移动作业类设备的外露锁止场景。建模过程中需重点关注扳扣与底座的铰接点位置、死点位置的尺寸链计算，保证锁合后有足够的锁止余量，同时避免扳扣转动过程中与底座、拉杆出现运动干涉，U型拉杆的弯折半径需满足材料成型工艺要求，避免应力集中导致拉杆断裂。
