FRC赛事崎岖地形多轮越野传动底盘结构

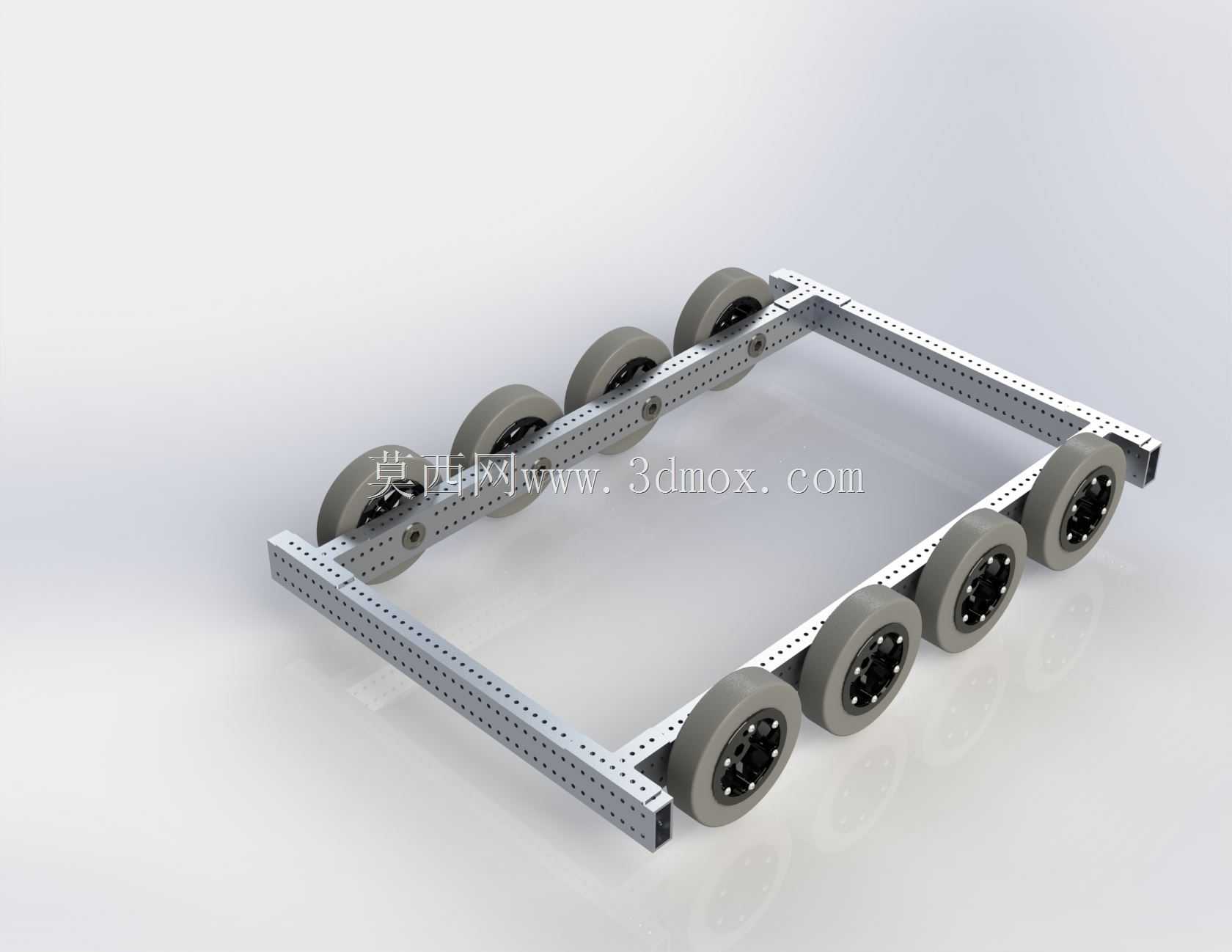

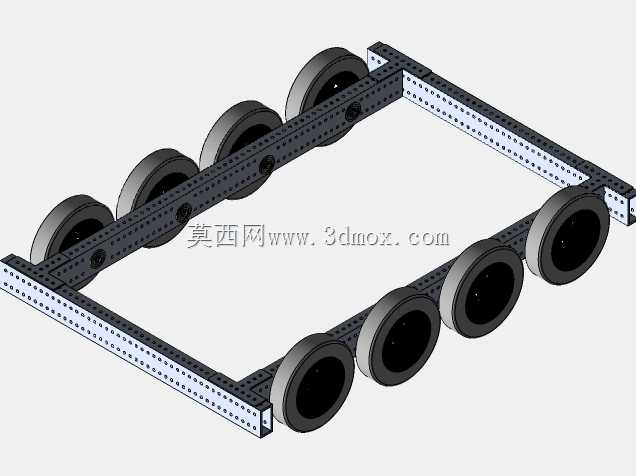

　　这套多轮行走传动结构，主要面向FRC青少年机器人竞赛的越野竞技场景设计，核心解决赛事场地中常见的碎石堆、起伏坡道、障碍凸台等非平整路面的通行问题，区别于常规平地竞速机器人的两轮或四轮差速结构，该设计采用双侧各四组行走轮的布局，搭配带阵列安装孔的一体式铝型材拼接框架，能在单侧轮组遇到凸起障碍时，通过框架的刚性支撑让其余轮组保持与地面的有效接触，避免出现常规底盘易发生的轮组悬空打滑、动力流失问题。从实际赛事使用场景来看，FRC赛事的越野地形段往往设置有高度差在30-50mm的不规则障碍，常规四轮底盘的接近角、离去角受限，很容易在上下障碍时出现底盘托底的情况，这套结构的轮组沿框架纵向等距排布，前后端轮组的安装位置超出框架端部一定距离，

　　有效提升了底盘的通过角度，同时轮组采用高摩擦系数的橡胶材质轮面，轮毂为硬质工程塑料结构，轮组与框架之间通过同轴传动件串联，单侧的动力输入可以同步传递给同侧所有行走轮，不需要为每个轮组单独配置驱动单元，在控制整体重量的前提下保证了动力输出的均匀性。设计过程中，框架部分采用标准工业铝型材拼接，型材表面的阵列安装孔一方面用于轮组轴座的固定，另一方面也预留了上层功能组件的安装空间，包括赛事要求的任务执行机构、控制模块、电池组件都可以通过标准紧固件直接固定在框架上，不需要额外加工定制安装板，大幅降低了参赛队伍的加工制作周期。安装边界方面，框架整体为矩形结构，横向宽度控制在FRC赛事规则要求的机器人初始尺寸限制范围内，纵向长度根据轮组排布间距设定，轮组的安装高度可以通过轴座在型材孔位上的固定位置进行微调，参赛队伍可以根据不同赛事场地的障碍高度，调整底盘的最小离地间隙，兼顾平地行驶的稳定性与越野路段的通过性。轮组的传动连接采用同轴直连结构，没有额外设置复杂的悬挂组件，一方面是因为赛事场景下的障碍冲击载荷有限，刚性连接的结构可靠性更高，不会出现悬挂结构卡滞、失效的问题，另一方面也减少了整体结构的零件数量，降低装配与维护的难度，在赛事备赛过程中，出现轮组损坏的情况时，可以直接通过型材孔位快速拆卸更换损坏的轮组，不需要拆解整个底盘结构。从动力传递的角度来看，双侧各轮组同步驱动的模式，让底盘在崎岖路面上的抓地力冗余更高，

　　即使有1-2个轮组因为地形起伏暂时脱离地面，其余轮组仍然可以提供足够的驱动力推动底盘前进，同时这种排布方式也让底盘的重心分布更加均匀，在侧倾坡道路面行驶时，不容易出现侧翻的情况。框架的拼接采用标准角码连接，不需要焊接工艺，参赛队伍使用常规内六角工具就可以完成整个底盘的装配，型材的选型兼顾了结构强度与轻量化要求，壁厚足够承受赛事中的碰撞冲击，同时整体重量控制在合理范围内，不会占用过多的整机重量配额，给上层的任务执行机构留出足够的重量余量。轮组的选型匹配了传动系统的输出扭矩，轮径大小经过反复测算，既保证了足够的越障高度，也不会因为轮径过大导致传动扭矩需求超出驱动电机的输出上限，轮面的橡胶材质硬度经过调校，

　　在硬质铺装路面行驶时的滚动阻力较小，在碎石、草地等松软或粗糙路面上又能提供足够的摩擦力，避免打滑。整个传动结构的设计没有采用特殊定制的非标零件，所有结构件都可以通过标准工业渠道采购，参赛队伍只需要按照三维模型的装配关系完成拼接，就可以快速搭建出可用的越野行走底盘，大幅降低了参赛队伍的设计门槛，同时预留的安装孔位也支持队伍根据自身的任务设计需求，调整轮组间距、安装高度等参数，适配不同的赛事任务要求。在实际测试场景中，这套结构可以顺利通过高度为轮径三分之二的垂直障碍，在20度的侧倾坡面上可以稳定行驶不侧翻，在连续起伏的波浪形路面上，所有轮组都能保持与地面的接触，动力输出没有明显中断，完全满足FRC赛事越野路段的通行需求。
