1N4007整流直插二极管三维结构模型

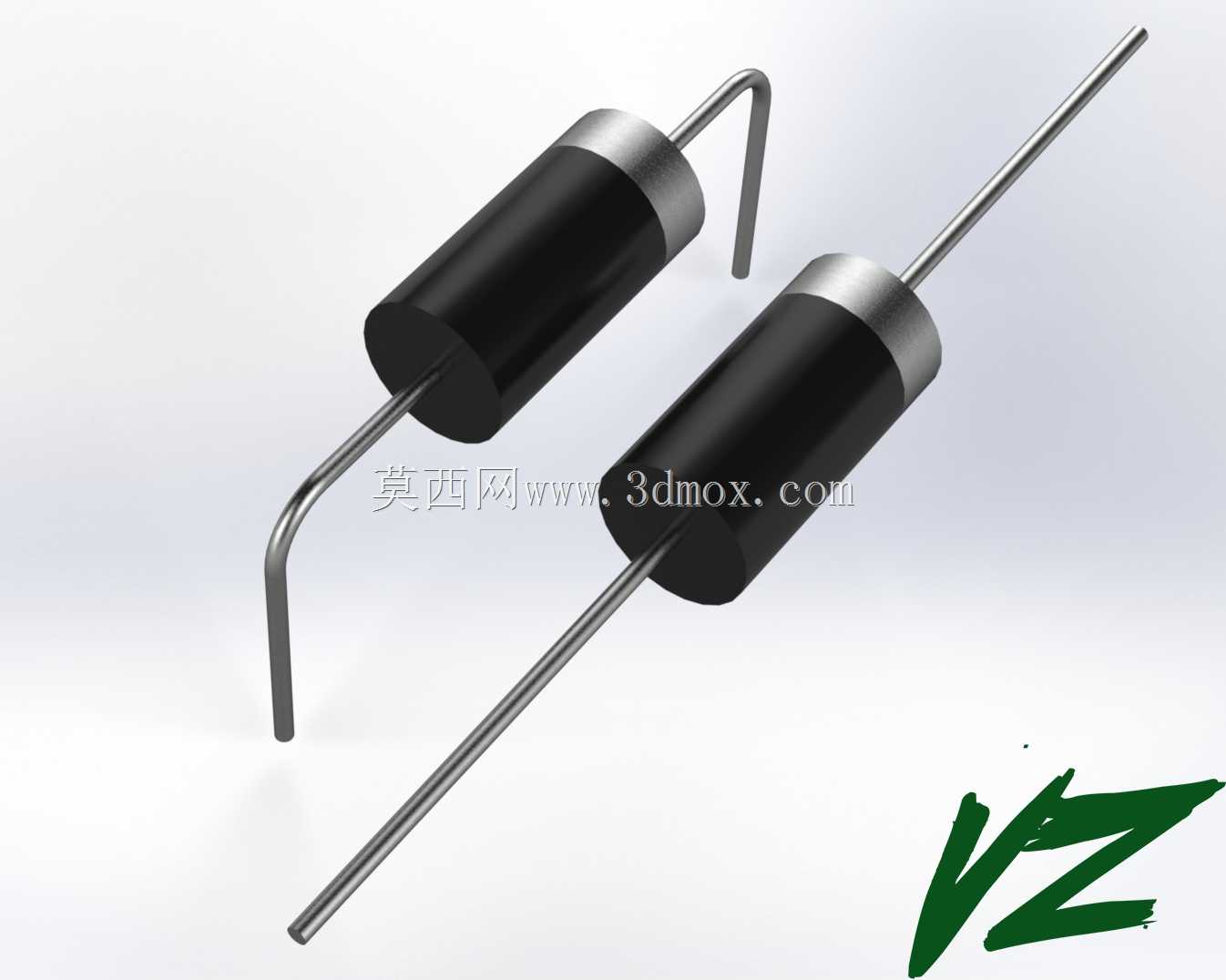

　　在低压整流电路、电源输入端口防反接保护、感性器件续流回路的设计选型中，1N4007是应用覆盖度极高的一款硅整流二极管，这款三维模型完整还原了该型号直插封装的全部结构细节，可直接用于PCB板级装配仿真、整机布线干涉检查、产品结构装配验证等工程场景。不同于多数简化的电子元件示意模型，该建模过程完全参照量产器件的实际尺寸公差做参数化构建，主体封装部分采用黑色环氧塑封结构，两端金属帽为镀锡铜质压接结构，引脚采用符合行业标准的无氧铜镀锡引线，其中一个引脚保留了量产加工中常见的打弯成型形态，完全匹配手工插装、波峰焊生产环节的实际器件状态，不会出现仿真装配时引脚与焊盘、周边结构件干涉的问题。从实际电路应用角度看，

　　1N4007的额定正向整流电流为1A，反向耐压峰值可达1000V，能够覆盖绝大多数民用、工业级低压电子设备的整流、续流、防反接需求，在开关电源次级整流、继电器线圈续流、交流输入半波/全波整流、信号回路单向导通等场景中都有大量应用，建模时特意还原了塑封本体表面的极性标识区域，装配仿真时可直接识别极性方向，避免电路设计中极性装反的低级错误。设计建模过程中，首先确定了塑封本体的圆柱直径与长度参数，匹配DO-41封装的标准尺寸边界，两端金属压接帽的倒角、压接纹理都做了细节还原，引脚直径严格对应0.71mm的行业标准线径，其中弯脚的弯曲半径、引脚伸出长度都参照实际量产器件的成型尺寸设置，既满足PCB插装时2.54mm标准孔距的装配要求，

　　也预留了引脚剪脚后的长度余量，能够适配不同厚度PCB板的插装深度需求。在结构干涉验证场景中，该模型可直接导入整机装配文件，检查二极管塑封本体与周边电容、电阻、接插件、结构壳体之间的安全间隙，尤其是弯脚形态的还原，能够准确模拟实际生产中插件成型后的空间占位，避免设计阶段因采用简化直脚模型导致的装配间隙不足、生产时需要二次修整引脚的问题。对于做电子设备结构设计、PCB布局布线的工程师而言，这类还原真实成型状态的元件模型，能够大幅提升装配仿真的准确度，减少样机打样阶段的结构干涉问题；对于教学演示场景，该模型可直观展示直插二极管的外部结构组成，清晰区分塑封本体、金属端帽、引线引脚的结构关系，帮助初学者理解直插半导体器件的封装形态。

　　建模时对不同材质的外观做了区分，黑色塑封部分做了哑光环氧质感处理，金属端帽与引脚做了镀锡层的半光亮金属质感，渲染效果接近真实器件的视觉状态，可用于产品说明书配图、装配工艺演示动画制作等场景，不需要再额外做材质调整。需要注意的是，该模型还原的是常规DO-41封装的1N4007外形，不同厂商生产的同型号器件在引脚打弯角度、塑封本体长度上会存在微小公差，模型采用的是行业通用的中位尺寸，能够覆盖绝大多数量产器件的装配边界，在做极限公差装配验证时，可根据选用厂商的规格书对引脚长度、本体直径做微小参数调整，即可满足高精度仿真需求。在电源类产品的结构设计中，二极管作为发热器件，建模时保留的本体尺寸也可直接用于热仿真的模型导入，准确计算塑封本体的散热面积，配合热仿真软件评估器件工作时的温升情况，优化周边散热布局，避免器件长期工作在过热状态下影响使用寿命。
