直插式TO-92晶体管封装结构三维模型

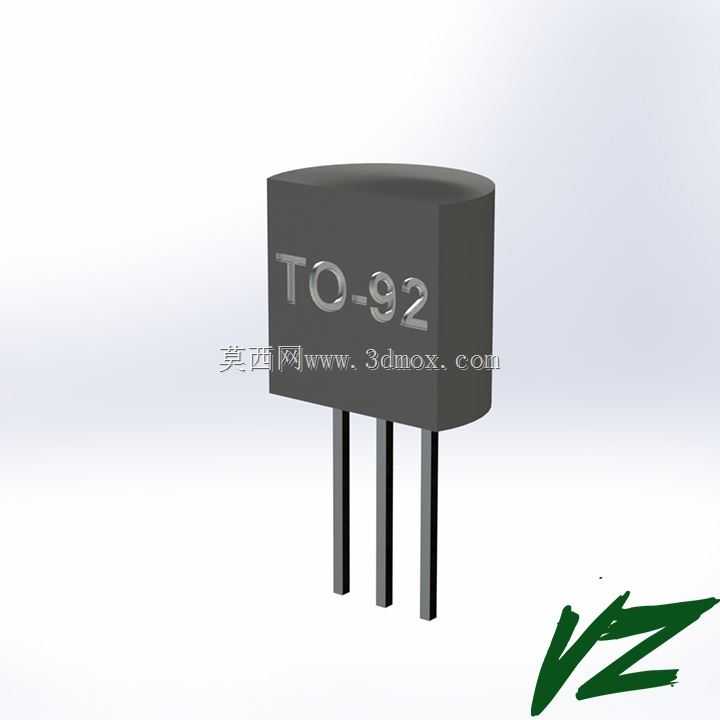

　　在消费类电子、工业控制板卡、小功率电源模块的PCB设计环节，TO-92封装的小功率晶体管是板上最常见的直插半导体元件之一，这类封装的三维模型，主要用于PCB布局阶段的干涉校验、整机装配的空间预留、以及自动化插件工序的动作路径仿真。不同于贴片封装的元件，直插TO-92的引脚需要穿过PCB基板完成波峰焊，因此模型的引脚间距、引脚伸出长度、塑封本体的外形公差，都会直接影响生产环节的插件良率，很多新手工程师在布局时只关注元件的占位尺寸，忽略了塑封本体的圆弧过渡结构、引脚的成型角度，往往会在试产时出现元件与周边高器件碰件、引脚插装不到位的问题。这个TO-92封装的模型，还原了量产元件的真实外形特征：塑封本体采用半圆柱加平直切面的经典结构，切面位置预留了丝印标识的平面区域，方便生产环节的元件极性识别，三个引脚平行排布，引脚的截面尺寸、引脚中心距完全匹配行业通用的TO-92封装规范，引脚伸出塑封本体的长度，也参考了主流厂商的量产规格，预留了PCB板厚、引脚折弯成型的余量空间。从设计思路上看，建模时没有采用过度简化的方块加圆柱的组合结构，而是还原了塑封本体顶部的圆弧过渡、本体与引脚衔接位置的轻微溢胶倒角，这些细节在做热仿真分析时，会影响元件表面的对流换热面积计算，对于小功率晶体管的温升校核有实际参考意义；同时引脚部分没有做成完全笔直的理想状态，而是保留了量产元件引脚轻微的脱模斜度，在做自动化插件的仿真时，能更真实地模拟引脚插入PCB导通孔时的对位偏差，

　　帮助设备工程师调整插件机的夹爪定位精度。在实际的工程应用中，这类封装模型的使用场景覆盖了从研发端到生产端的全流程：硬件工程师在做PCB布局时，可以直接调用模型核对元件与周边接插件、电容、散热片的安全距离，避免出现元件装下后外壳无法合盖的问题；结构工程师在做整机内部的走线规划时，可以参考模型的本体高度，预留出引脚焊接后焊锡凸起的空间，防止走线绝缘层被焊锡点磨破造成短路；工艺工程师在编排波峰焊的治具时，可以根据模型的塑封本体外形，设计治具上的定位避让槽，避免过炉时元件被治具顶歪造成浮高。很多工程师在自建TO-92封装模型时，容易忽略塑封本体的半圆柱直径尺寸，要么做的过宽导致相邻元件的丝印重叠，要么做的过窄无法反映真实的元件占位，

　　这个模型的本体尺寸完全对标行业通用的JEDEC TO-92封装标准，平直切面到半圆柱弧面的最大厚度、本体的总高度、引脚的中心距都符合通用规范，不需要额外调整尺寸就可以直接用于各类PCB设计软件的装配校验。另外，模型的引脚长度设置兼顾了手工焊接与自动化插件两种工艺的需求：引脚伸出本体的长度既满足手工焊接时引脚穿过PCB后预留的折弯余量，也符合自动化插件机对引脚长度的夹持要求，不会因为引脚过短造成夹爪无法稳定抓取，也不会因为引脚过长导致过炉后剪脚工序的工作量增加。在做小功率信号电路的三维装配校验时，这个模型还可以帮助工程师识别元件极性方向的装配空间，因为TO-92封装的引脚排列有固定的顺序，模型上的平切面位置对应元件的标识面，

　　在布局时可以直观地核对元件极性是否与PCB丝印一致，减少生产时的元件反向插装不良。对于做教学演示、电子装联实训的场景，这个高精度的封装模型也可以用来演示直插元件的插装流程、焊接后的空间形态，帮助初学者快速建立直插半导体元件的外形尺寸概念，避免在实际画板时出现封装尺寸不匹配的低级错误。不同于很多简化模型只做外形占位，这个模型的细节处理完全贴合量产元件的真实状态，包括塑封本体表面的轻微脱模斜度、引脚与本体衔接位置的封装毛边特征，这些细节在做高精度的虚拟装配仿真时，能够更真实地反映元件装配过程中的干涉情况，尤其是在高密度的PCB板上，相邻元件的间距往往只有零点几毫米，这些微小的外形特征就可能决定装配时是否会出现元件干涉。
